ОПИСАНИЕ АВТОМОБИЛЯ
На средней строке индицируются
функции бортового компьютера (по
выбору).
Для переключения между
режимами индикации и управления
используются клавиша
и кнопка на переключателе стеклоочистителей:

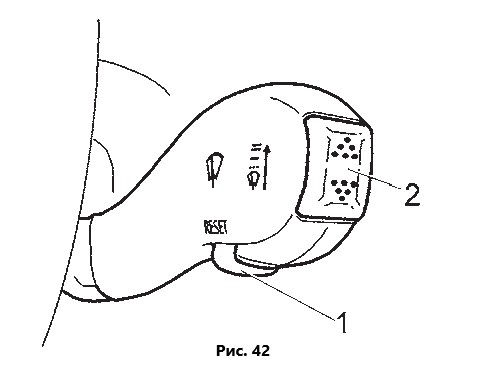

– кнопка «Reset» 1 (рис. 42);
– клавиша переключения функций «по кольцу» 2 вперед;
– клавиша переключения функций «по кольцу» 2 назад.
Для перехода в режим установки
часов из режима индикации времени нажмите и удерживайте кнопку
«Reset» более 3 секунд.
В режиме
установки времени значения часов и
минут начинают мерцать.
Установка минут осуществляется
путем нажатия клавиши переключения функций «по кольцу» вперед.
При коротком удержании клавиши
значение минут повышается на «1».
Если клавиша удерживается дольше, то повышается значение минут
в течение первых 3 секунд с тактом
в 1 секунду, а затем с тактом 0,25
секунд
(повышение значения минут
ускоряется).
Установка часов осуществляется соответственно нажатием клавиши переключения функций «по кольцу» назад.
При установке минут счетчик
секунд обнуляется.
Установка часов
не влияет на счетчик секунд.
Возврат из режима установки
времени в режим индикации времени осуществляется коротким нажатием кнопки «Reset».
Если в режиме
установки часов в течение 60 секунд
не нажимается ни одна клавиша, то
возврат в режим индикации времени происходит автоматически.

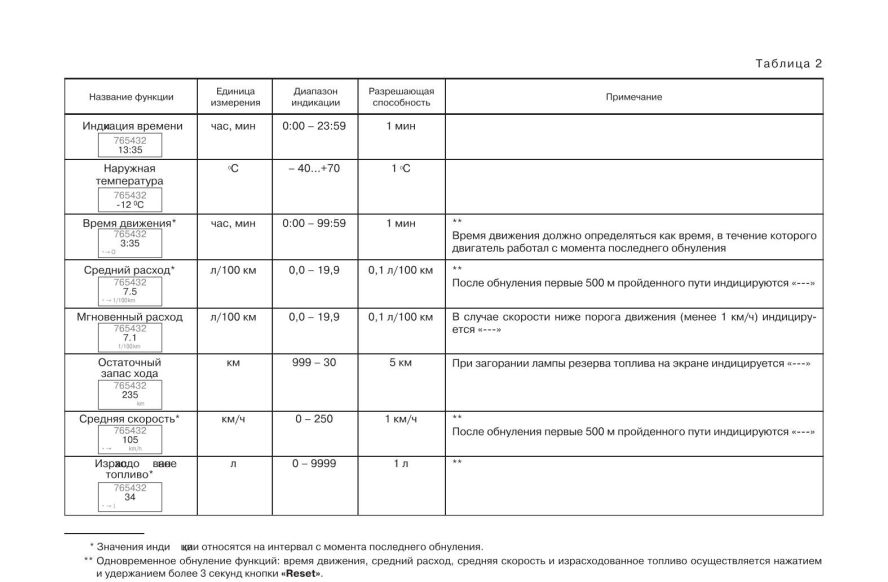

Более подробная информация о
функциях указана в таблице 2
.

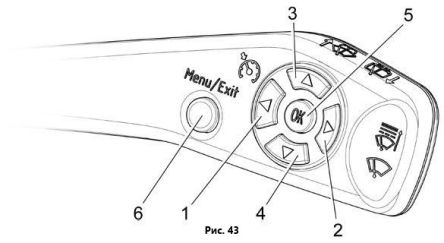

Управление осуществляется следующими клавишами (рис. 43):
– Клавиша 1, «CC» – включение
функции «Круиз-контроль»
(повторное нажатие – выключение);
– Клавиша 2, «SL» – включение
функции «Ограничитель скорости»
(повторное нажатие – выключение);
– Клавиша 3, «Set+» – активация
включенной функции с установкой
скорости (последующее нажатие –
увеличение установленной скорости
движения автомобиля);
– Клавиша 4, «Set–» – активация
включенной функции (последующее
нажатие – уменьшение установленной скорости движения автомобиля);
– Клавиша 5, «OK» – возобновление или деактивация включенной
функции;
– Клавиша 6, «Menu» – вход в
режим управления функциями КК и
ОС
(повторное нажатие – выход из
режима управления функциями КК
и ОС).
При включенном замке зажигания
длительное нажатие (более 1 секунды) клавиши 6 на подрулевом
переключателе (рис. 43) приведет к
переводу клавиш «ПП» из режима
управления бортовым компьютером
комбинации приборов (далее КП) в режим управления функциями КК и
ОС.
На ЖКИ КП включится сигнализатор , свидетельствующий
о переводе клавиш «ПП» в режим
управления функциями КК и ОС.
Повторное длительное нажатие
(более 1 секунды) клавиши 6 на ПП
приведет к выходу клавиш «ПП» из
режима управления функциями КК и
ОС в режим управления бортовым
компьютером КП.
Если при этом
была включена одна из функций (КК
или ОС), то произойдет ее выключение.
На ЖКИ КП выключится сигнализатор .
В вариантном исполнении
автомобиль может оснащаться системой
круиз - контроля и ограничителя скорости.
Круиз-контроль (далее
КК) – функция, которая должна автоматически поддерживать заданную
постоянную скорость движения
автомобиля без участия водителя.
Ограничитель скорости (далее
ОС) – функция, которая должна автоматически ограничивать предельно допустимую скорость движения
автомобиля, заданную непосредственно водителем.
1. Включение/выключение функции
Включение функции КК осуществляется с помощью нажатия клавиши «CC» (клавиши «ПП» должны
быть в режиме управления функциями КК и ОС, см.выше). На КП
включится сигнализатор желтого цвета, свидетельствующий о
включении функции.
Повторное
нажатие на клавишу «CC» приведет к
выключению функции КК, на КП выключится сигнализатор , а на
ЖКИ выключится индикация установленной скорости движения
автомобиля.
После этого на ЖКИ КП
включится сигнализатор .
2. Активация функции с установкой скорости
При включенной функции КК
нажатием на педаль акселератора
необходимо набрать желаемую скорость движения автомобиля.
После
достижения желаемой скорости движения автомобиля с помощью нажатия клавиши «Set+» (или «Set–»)
можно зафиксировать скорость движения автомобиля, если выполняются следующие условия:
– скорость движения автомобиля
должна быть больше (или равна) 30
км/ч и меньше (или равна) 150 км/ч;
– обороты двигателя не ниже
1200 об/мин и не выше 4500 об/мин;
– передача коробки переключения передач должна быть не ниже
третьей
(для МКПП).
Функция КК активируется, и на КП
включится сигнализатор зеленого цвета, свидетельствующий об
активации функции, а на ЖКИ рядом
с сигнализатором отобразится
информация о выбранной скорости
движения автомобиля.
После того,как педаль акселератора будет отпущена, автомобиль будет поддерживать выбранную скорость движения.
Если условия активации не будут
выполнены, желтый сигнализатор
на КП будет мигать в течение
5 секунд, затем снова загорится
постоянно.
Функция КК при этом не
активируется.
3. Изменение установленной
скорости движения автомобиля с активированной функцией КК
Однократное нажатие клавиши
«Set+» вызовет увеличение установленной скорости движения автомобиля на 1 км/ч.
На ЖКИ, рядом с сигнализатором , отобразится обновленная информация о выбранной скорости движения автомобиля.
Однократное нажатие клавиши
«Set–» вызовет уменьшение установленной скорости движения автомобиля на 1 км/ч. На ЖКИ, рядом
с сигнализатором , отобразится обновленная информация о
выбранной скорости движения автомобиля.
Длительное нажатие (более 0,5
секунды) клавиши «Set+» вызовет
увеличение установленной скорости
движения автомобиля до тех пор,
пока клавиша не будет отпущена.
На ЖКИ, рядом с сигнализатором, отобразится обновленная информация о выбранной скорости
движения автомобиля.
Длительное нажатие (более 0,5
секунды) клавиши «Set–» вызовет
уменьшение установленной скорости движения автомобиля до тех пор,
пока клавиша не будет отпущена.
На ЖКИ, рядом с сигнализатором, отобразится обновленная информация о выбранной скорости
движения автомобиля.
За одно длительное нажатие
клавиши «Set+» (или «Set–») изменение установленной скорости
движения автомобиля не превысит
30 км/ч.
Нажатие на педаль акселератора
вызовет увеличение скорости движения автомобиля даже при активированной функции КК.
После
отпускания педали акселератора
автомобиль снизит скорость движения до установленной и будет
поддерживать ее.
4. Возобновление, деактивация функции
При нажатии на педаль тормоза,
длительном нажатии (более 5 секунд), педали сцепления (для МКПП) или нажатии клавиши «OK»,
при активированной функции КК,
произойдет деактивация функции с
сохранением установленной скорости движения автомобиля в памяти.
На КП включится сигнализатор
желтого цвета.
Если активированная функция
КК не может поддерживать установленную скорость движения
автомобиля (например, на спусках,
подъемах или при неправильно
выбранной водителем передачи
МКПП), произойдет деактивация
функции с сохранением установленной скорости движения автомобиля в памяти.
Последующая активация функции
КК возможна при нажатии клавиши
«OK», при этом система активируется с восстановлением сохраненного
значения скорости движения автомобиля из памяти, а на КП включается сигнализатор зеленого цвета.
Также функцию можно активировать, повторно задав установленную
скорость нажатием клавиш «Set+»
или «Set–» (см. выше).
5. Неисправности
При возникновении неисправности подрулевого переключателя функция КК выключается, на КП выключаются все сигнализаторы
функции, последующие нажатия
кнопки «Menu» игнорируются.
При возникновении неисправности ЭСУД, не позволяющей нормальную работу функции КК, функция выключается, на КП выключаются все сигнализаторы функции на
2 секунды, после чего на ЖКИ КП
включается сигнализатор .
Выход из этого режима возможен по
длительному (более 1 секунды) нажатию кнопки «Menu».
1. Включение/выключение
функции
Выбор (включение) функции ОС
осуществляется с помощью нажатия
клавиши «SL» (клавиши «ПП» должны
быть в режиме управления функциями КК и ОС, см.выше).
На КП включится сигнализатор желтого
цвета.
На ЖКИ, рядом с сигнализатором , отобразится индикация устанавливаемого предела скорости движения автомобиля.
Повторное нажатие на клавишу «SL» приведет к выключению функции, на
КП выключится сигнализатор
желтого цвета, а на ЖКИ выключится
индикация устанавливаемого предела скорости движения автомобиля.
После этого на ЖКИ КП включится
сигнализатор.
2. Установка, активация функции
При включенной функции ОС нажатием клавиши «Set+» (или «Set–»)
можно зафиксировать текущую скорость движения автомобиля как
предельную, т.е. активировать систему, если скорость движения автомобиля меньше или равна 150 км/ч.
При этом на КП включится сигнализатор зеленого цвета, свидетельствующий об активации функции, а на ЖКИ, рядом с сигнали-затором , включится индикация установленного предела скорости движения автомобиля.
ВНИМАНИЕ!
Если текущая скорость движения автомобиля меньше или
равна 30 км/ч, то при нажатии клавиш «Set+» или «Set–»
в качестве предельной будет
установлена скорость движения
автомобиля 30 км/ч.
3. Изменение установленного предела скорости движения
автомобиля с активированной
функцией ОС.
Однократное нажатие клавиши
«Set+» вызовет увеличение установленного предела скорости движения автомобиля на 1 км/ч.
На
ЖКИ, рядом с сигнализатором ,
отобразится обновленная индикация устанавливаемого предела скорости движения автомобиля.
Однократное нажатие клавиши «Set–»
вызовет уменьшение установленного предела скорости движения автомобиля на 1 км/ч. На ЖКИ, рядом с
сигнализатором , отобразится
обновленная индикация устанавливаемого предела скорости движения автомобиля.
Длительное нажатие (более 0,5
секунды) клавиши «Set+» вызовет
увеличение установленного предела
скорости движения автомобиля на
10 км/ч.
На ЖКИ, рядом с сигнализатором , отобразится обновленная индикация устанавливаемого предела скорости движения автомобиля.
Длительное нажатие (более 0,5
секунды) клавиши «Set–» вызовет
уменьшение установленного предела скорости движения автомобиля на 10 км/ч.
На ЖКИ, рядом с сигнализатором , отобразится
обновленная индикация устанавливаемого предела скорости движения автомобиля.
4. Возобновление, деактивация функции
При включенной функции ОС
активация возможна нажатием клавиши «OK».
При этом система
активируется с восстановлением
сохраненного значения установленного предела скорости движения автомобиля.
Если при достижении автомобилем предельной установленной
скорости нажать педаль акселератора более, чем на 80% ее хода,
произойдет деактивация функции.
При этом на КП включится мигающий сигнализатор желтого
цвета, и будет сформирован предупредительный звуковой сигнал.
Последующая активация функции ОС произойдет автоматически
при снижении скорости движения
автомобиля до ранее установленного предела.
При нажатии на клавишу «SL»,
когда функция КК включена, произойдет выключение функции КК (на
КП выключится сигнализатор ) и
включение функции ОС (на КП включится сигнализатор желтого
цвета, а на ЖКИ, рядом с сигнализатором , отобразится индикация
установленного предела скорости
движения автомобиля).
При нажатии на клавишу «SL»,
когда функция ОС включена, произойдет выключение функции, при
этом сохраненное значение установленного предела скорости движения автомобиля будет сохранено
в памяти.
На КП выключится сигнализатор , а на ЖКИ, рядом с
сигнализатором , выключится
индикация установленного предела
скорости движения автомобиля.
После этого на ЖКИ КП включится
сигнализатор .
При нажатии на клавишу «CC»,
когда функция ОС включена, произойдет выключение функции ОС (на
КП выключится сигнализатор , а
на ЖКИ, рядом с сигнализатором
, выключится индикация установленного предела скорости движения автомобиля) и включение
функции КК (на КП включится сигнализатор желтого цвета).
При нажатии на клавишу «CC»,
когда функция ОС активирована,произойдет деактивация и выключение функции ОС.
При этом
сохраненное значение установленного предела скорости движения
автомобиля будет сохранено в памяти, на КП выключится сигнализатор
зеленого цвета, а на ЖКИ, рядом
с сигнализатором , выключится
индикация установленного предела
скорости движения автомобиля.
Затем произойдет включение функции КК (на КП включится сигнализатор желтого цвета).
5. Неисправности
При возникновении неисправности подрулевого переключателя
функция ОС выключается, на КП
выключаются все сигнализаторы
функции, последующие нажатия
кнопки «Menu» игнорируются.
При возникновении неисправности ЭСУД, не позволяющей нормальную работу функции ОС,
функция выключается, на КП выключаются все сигнализаторы функции
на 2 секунды, после чего на
ЖКИ КП включается сигнализатор
.
Выход из этого режима
возможен по длительному (более
1 секунды) нажатию кнопки «Menu».
6. Алгоритм установки часов
Переход в режим коррекции
часов комбинации приборов осуществляется из режима индикации
показаний счетчика общего пробега
путем длительного (более 2 сек.)
нажатия на кнопку комбинации приборов.
При этом разряды часов
начинают мигать.
Установка часов
6-кнопочным подрулевым переключателем (рис. 43) должна выполняться путем последовательных коротких нажатий (от 0,1 до 1 сек.) на
клавишу «5» вверх (для единичного
увеличения показаний), «6» вниз
(для единичного уменьшения показаний), или одного длительного нажатия
(более 1 сек.).
При нажатии и
удерживании клавиш «5» вверх или
«6» вниз в течение 1 сек. происходит
ускоренное увеличение или уменьшение показаний часов на 1, при
дальнейшем удерживании в нажатом
состоянии клавиш «5» вверх или «6» вниз происходит циклическое увеличение или уменьшение показаний
часов с тактом 0,25 сек., при этом
разряды часов перестают мигать.
Переход между режимами установки часов, минут (алгоритм установки минут аналогичен установке
часов) осуществляется нажатием на
клавишу «» вправо или «» влево.
Возврат в режим индикации времени
осуществляется коротким нажатием
на клавишу «MENU/EXIT.
При установке минут значение
внутреннего счетчика секунд обнуляется.
Если в режиме коррекции часов
и минут в течение 60 сек. не нажата
ни одна из клавиш на подрулевом
переключателе, то возврат в режим
индикации времени должен происходить автоматически.
