На автомобиле устанавливается
регулируемая по углу наклона рулевая колонка. Для выбора оптимального положения рулевого колеса
опустите блокирующую рукоятку 1
(рис. 19) вниз и после установки рулевого колеса в желаемое положение зафиксируйте рулевую колонку,
возвратив рукоятку в крайнее верхнее положение.
ПРЕДУПРЕЖДЕНИЕ
Регулировку положения рулевой колонки проводите только на
неподвижном автомобиле.
Наружные зеркала регулируются пультом управления 1 в модуле
двери водителя (рис. 6, 25).
Перед
началом движения необходимо
обеспечить оптимальный задний
обзор. Для регулировки правого
зеркала нажать кнопку 3 (символ R),
для регулировки левого зеркала
нажать кнопку 2 (символ L).
Символ
выбранной кнопки при этом подсвечивается оранжевым светом.
Работа
с зеркалами разрешена в течение
30 секунд после выключения зажигания, если за это время не была
открыта дверь водителя, а также в
течение 30 секунд после закрытия
двери водителя при выключенном
зажигании.
По истечении этого времени оранжевая подсветка символа
выбранной кнопки гаснет и последующая регулировка возможна
только после нажатия
кнопки 2 или 3
Для подъема и опускания стекол передних и задних дверей используются электростеклоподъемники, которые могут управляться от
клавиш электростеклоподъемников
модуля двери водителя (рис. 10,
поз. 4...7), от клавиш электростеклоподъемника в пассажирских дверях и от кнопок и пульта
дистанционного управления.
Для подъема нужного Вам стекла
потяните за край соответствующей
клавиши электростеклоподъемника
вверх.
Для опускания нужного Вам
стекла нажмите на край соответствующей клавиши электростеклоподъемника вниз.
После прекращения нажатия клавиша автоматически
устанавливается в среднем положении, и стекло останавливается в
любой выбранной Вами позиции.
Для того чтобы отключить управление электростеклоподъемников от
клавиш, расположенных в задних
дверях, следует нажать кнопку 9
модуля двери водителя, символ в
кнопке при этом будет подсвечиваться оранжевым светом.
Для возобновления возможности
управления электростеклоподъемниками от клавиш, расположенных
в задних дверях, следует повторно
нажать кнопку 9 модуля двери водителя.
Оранжевая подсветка символа
в кнопке при этом погаснет.
Возможно одновременное управление двумя электростеклоподъемниками, расположенными на разных бортах автомобиля.
Электростеклоподъемники управляются от клавиш в модуле двери
водителя и в пассажирских дверях
только при включенном зажигании, а также в течение 30 секунд
после выключения зажигания, если
ни одна из дверей автомобиля не
открывалась.
Электростеклоподъемники управляются от кнопок и пульта
дистанционного управления при
выключенном зажигании.
Подъем
стекол происходит во время удержания кнопки в нажатом положении более трех секунд при включенном режиме охраны.
Сначала поднимаются стекла передних, затем
задних (в вариантном исполнении) пассажирских дверей.
Опускание стекол происходит во время
удержания кнопки в нажатом
положении более трех секунд при
выключенном режиме охраны.
В вариантном исполнении сначала опускаются стекла передних,
затем задних пассажирских дверей.
Дальность действия управления
стеклоподъемниками с пульта дистанционного управления меньше,
чем в режимах постановки/снятии
с охраны.

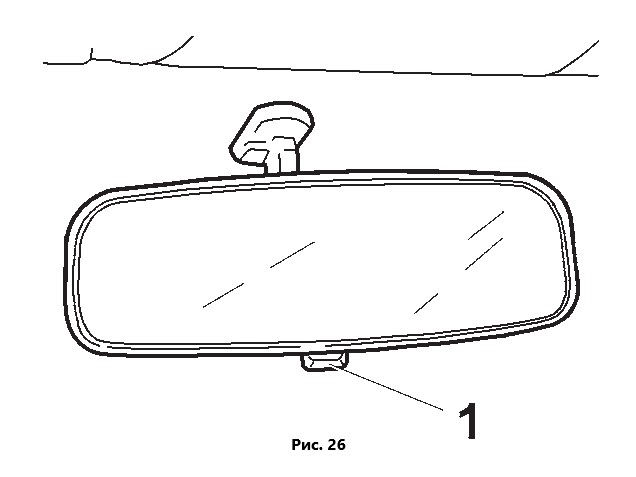

Внутреннее зеркало заднего вида регулируется поворотом
вокруг шарнирной головки.
При
ослеплении светом фар движущегося сзади транспорта измените угол
наклона зеркала при помощи рычажка 1 (рис. 26).
Внутреннее зеркало без рычажка 1, с противоослепляющим покрытием, изменение
угла наклона этого зеркала не предусматривается.
В вариантном
исполнении может устанавливаться внутреннее зеркало без рычажка 1, с противоослепляющим покрытием, изменение угла наклона этого
зеркала не предусматривается.

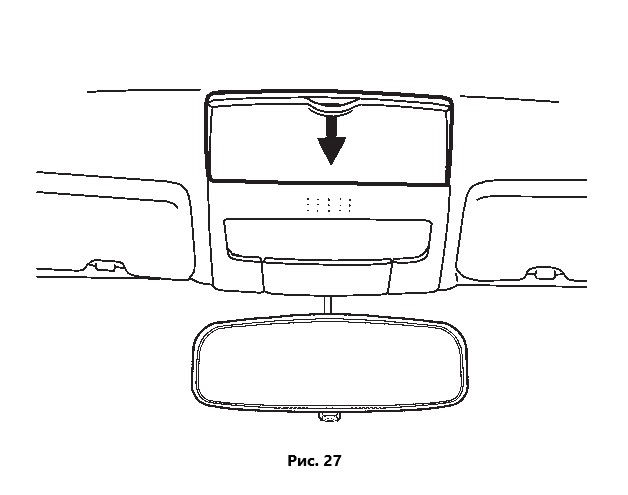

Контейнер для хранения очков
и мелких вещей (рис. 27) расположен над внутренним зеркалом
заднего вида.
Открывается контейнер путем нажатия на него вниз, закрывается – путем нажатия вверх, до
фиксации.
Автомобиль комплектуется датчиком дождя (рис. 28) системы автоматического управления внешним освещением.

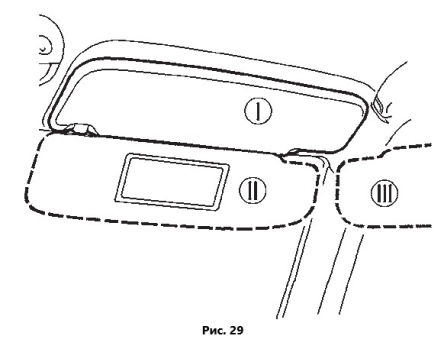

Противосолнечные козырьки
над местом водителя и местом
переднего пассажира, в зависимости от направления лучей солнца,
можно установить из положения «I»
(рис. 29) в положения «II» или «III».
Противосолнечный козырек пассажира имеет зеркало с внутренней
стороны (рис. 29).
Прикуриватель 1 (рис. 30, позиция 1) работает независимо от положения выключателя зажигания (т.е. и при выключенном зажигании).
Воспользоваться прикуривателем можно нажатием на кнопку подвижной части (патрона) до ее фиксированного положения.
Примерно через 20 секунд подвижная часть (патрон) автоматически возвращается в исходное положение и готова к применению.
В вариантном исполнении вместо прикуривателя устанавливается патрон для подключения дополнительного электрооборудования напряжением 12 вольт и мощностью не более 120 Вт (10 А).
Выключатель привода замка
багажника показан на рисунке 30,позиция 2.
Для отпирания замка
нажмите на кнопку выключателя.
После отпускания руки кнопка возвращается в исходное положение.

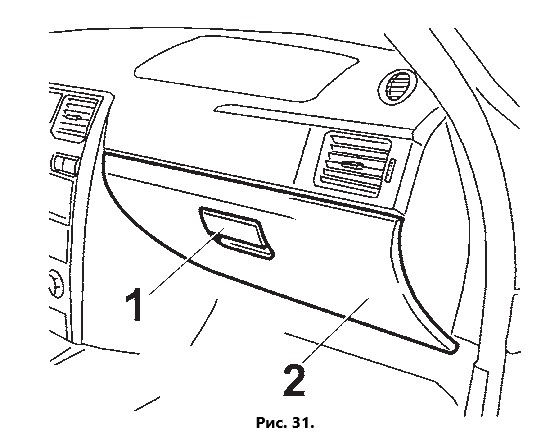

Чтобы открыть крышку вещевого
ящика, необходимо потянуть на себя
клавишу 1 (рис. 31) замка и потянуть крышку 2 на себя.
При открытой
крышке внутренняя часть вещевого
ящика освещается фонарем, если
включены габаритные огни.
Радиоприемник и проигрыватель
звуковых файлов имеют возможность подключения USB-накопителя 1 (рис. 32), объемом от 1 до 64
Гб, для воспроизведения на радиоприемнике и проигрывателе звуковых файлов аудио-, видеофайлов и
изображений.
Разъем для подключения USB накопителя расположен в вещевом
ящике 2 (рис. 32).
ВНИМАНИЕ!
1. Не вставляйте в патрон прикуривателя ничего кроме штатной подвижной части прикуривателя.
2. Никогда не удерживайте
принудительно прикуриватель в
нажатом положении, это может
привести к его повреждению:
перегреву и перегоранию спирали.
При этом сработает биметаллический предохранитель прикуривателя, что приведет к перегоранию плавкого предохранителя
в монтажном блоке автомобиля.
3. Не допускается чистка спирали подвижной части прикуривателя металлическими предметами, это может привести к ее
повреждению.
4. Всегда проверяйте отключение прикуривателя.
5. Оставляя детей в автомобиле без присмотра, в качестве
предосторожности всегда извлекайте прикуриватель из гнезда.
6. При замене необходимо
использовать только типы предохранителей, которые рекомендованы для данного автомобиля.
7. Всегда вставляйте подвижную часть прикуривателя
(патрон) в гнездо прикуривателя
после использования.
8. Вставка посторонних предметов или попадание какой-либо
жидкости в гнездо прикуривателя или на его патрон может привести к неисправности электрической системы автомобиля или
короткому замыканию.
9. В гнездо для подключения
дополнительного электрооборудования не вставлять более одного электрического прибора.
Не
использовать двойные (и более)
адаптеры для подключения автомобильных электрических
аксессуаров.
10. Использовать электрические приборы с размерами вилки,
указанными на рисунке 30а.
11. Использование аксессуаров, не соответствующих размерам на рис. 30а, может привести
к плохому контакту и застреванию вилки (разъема).
12. Перегрузка напряжения
патрона и плохой контакт вилки
в патроне могут привести к срабатыванию встроенного в патрон предохранителя, который
временно отключит электрический аксессуар.
В случае повторного срабатывания предохранителя электрический аксессуар
отключить для проверки, не доводя до короткого замыкания в
цепи автомобиля.
13. Не оставляйте подключенные к патрону электроприборы,
если водитель и пассажиры покидают салон автомобиля или
автомобиль ставится на длительную стоянку (хранение).
ПРЕДУПРЕЖДЕНИЕ
Не следует касаться руками
нагревательного элемента прикуривателя, это может привести к
ожогу или к повреждению нагревательного элемента.
