LADA Priora

Дисплей МК (рис. 45) отображает:
– часы реального времени;
– календарь;
– функции МК: напряжение бортсети, средний расход топлива (с обнулением), общее время поездки (с обнулением), средняя скорость поездки (с обнулением), пробег за поездку (с обнулением);
– температура окружающей среды;
– температура ДВС;
– сигнализатор превышения установленной максимальной скорости.

Индикатор времени
Индикация времени производится в часах и минутах.
– диапазон показаний: «00:00» – «23:59».
– дискретность – 1 минута.

Напряжение бортовой сети
– диапазон показаний: 8,0–18,7 В;
– дискретность показаний: 0,1 В.

Температура окружающей среды
– диапазон показаний – от минус 40 до плюс 60°С;
– дискретность показаний – 1°С.

Средний расход топлива
– диапазон показаний – от 0,0 до 39,9 л/100 км;
– дискретность показаний – 0,1 л/100 км.

Время поездки
– диапазон показаний – от «00.00» до «99.59»;
– дискретность показаний – 1 мин
При достижении показаний «99:59» происходит переход на значение «00:00» со сбросом всех расчетных параметров, после чего отсчет времени продолжается.

Пробег за поездку
– диапазон показаний – от 0 до 9999 км;
– дискретность показаний – 0,1 км
(до достижения значения параметра – 999,9 км).
– дискретность показаний – 1 км
(до достижения значения параметра – 1000 км).
При достижении показаний «9999» происходит переход на значение «0,0»
со сбросом всех расчетных параметров, после чего отсчет времени продолжается с шагом 0,1 км.

Средняя скорость поездки
– диапазон показаний – от 0 до 200 км/ч;
– дискретность показаний – 1 км/ч.

Температура двигателя
– диапазон показаний – от минус 40 до плюс 214 С;
– дискретность показаний – 1 С.

Сигнализатор превышения скорости
При включении сигнализатора превышения скорости на ЖКИ-индикатор выводит соответствующий символ.
При превышении установленного порога максимальной скорости
маршрутный компьютер выдает сигнал на комбинацию приборов о необходимости срабатывания звуковой сигнализации, сообщающий о превышении установленного параметра.

Алгоритм работы маршрутного компьютера
При подаче напряжения питания МК переходит в режим отображения информации.
Переключение отображаемых параметров МК осуществляется при помощи клавиш «ВВЕРХ» и «ВНИЗ» (рис. 46).
Выбор установок МК на ЖК-индикаторе отображается после нажатия на клавишу «Menu».
Для того, чтобы принудительно отключить подсветку дисплея маршрутного компьютера необходимо удерживать клавишу «ОК» в течение 3 секунд.
При отключении питания маршрутный компьютер переходит в режим:
– сохранение функционирования параметров календаря, будильника,
времени;
– хранение остальных параметров, клавиши управления заблокированы.
При нажатии на клавишу «Menu» открывается доступ к следующим
настройкам МК:
– установка даты;
– установка часов;
– установка будильника;
– сброс данных.
Примечание. Для сброса всех расчетных параметров МК (средний расход топлива, средняя скорость, пробег за поездку и время поездки) необходимо выбрать пункт «СБРОС ДАННЫХ», подтверждая выбор клавишей «ОК», удерживая ее в течение 3 секунд.
– установка сроков ТО;
– настройка дисплея;
– текущие неисправности (опция);
– сигнализатор скорости;
– выбор языка (Русский, English).

Отображение неисправностей и сервисных сообщений (опция)
МК выдает текстовое сообщение на индикатор о текущей неисправности или появлении сервисного сообщения, дублируя сигнали-заторы с комбинации приборов.

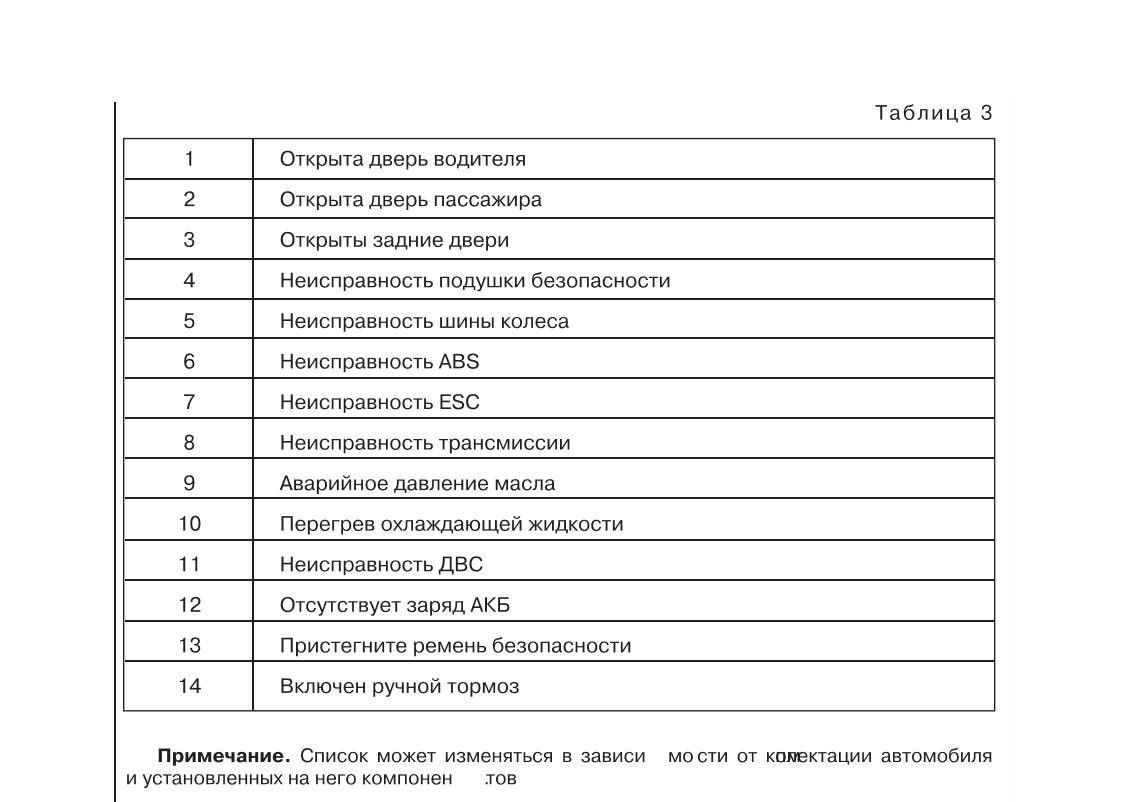

Сообщения о неисправностях и сервисные сообщения, выдаваемые
на индикатор МК, представлены в таблице 3.

Акустическая сигнализация МК формирует и передает на комбинацию приборов сигнал о необходимости срабатывания акустической сигнализации в следующих
случаях:
1) Сигнализатор превышения установленной максимальной скорости.
2) Будильник.
