Подрулевые переключатели и датчик дождя
ПЕРЕКЛЮЧАТЕЛЬ СВЕТОВОЙ СИГНАЛИЗАЦИИ

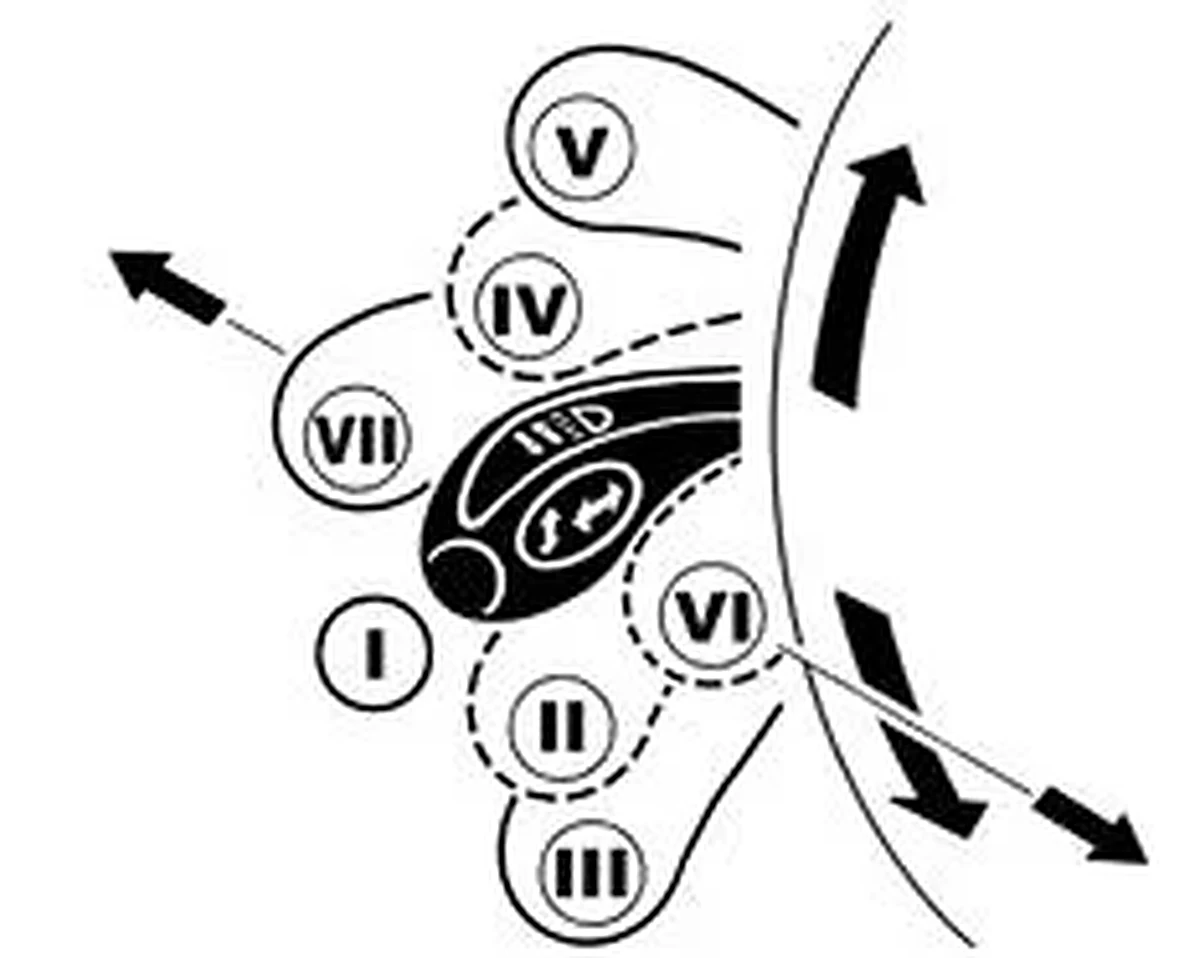

- I (рис. 32) – нейтральное положение. Включен ближний свет фар, если переключателем наружного освещения включен свет фар.
- II – включены указатели левого поворота. Нефиксированное положение.
- III – включены указатели левого поворота. Фиксированное положение.
- IV – включены указатели правого поворота. Нефиксированное положение.
- V – включены указатели правого поворота. Фиксированное положение.
- VI – на себя, подача светового сигнала. Включен дальний свет фар, независимо от положения переключателя наружного освещения. Нефиксированное положение.
- VII – от себя, включен дальний свет фар, если переключателем наружного освещения включен свет фар. Фиксированное положение.
ПЕРЕКЛЮЧАТЕЛЬ СТЕКЛООЧИСТИТЕЛЕЙ

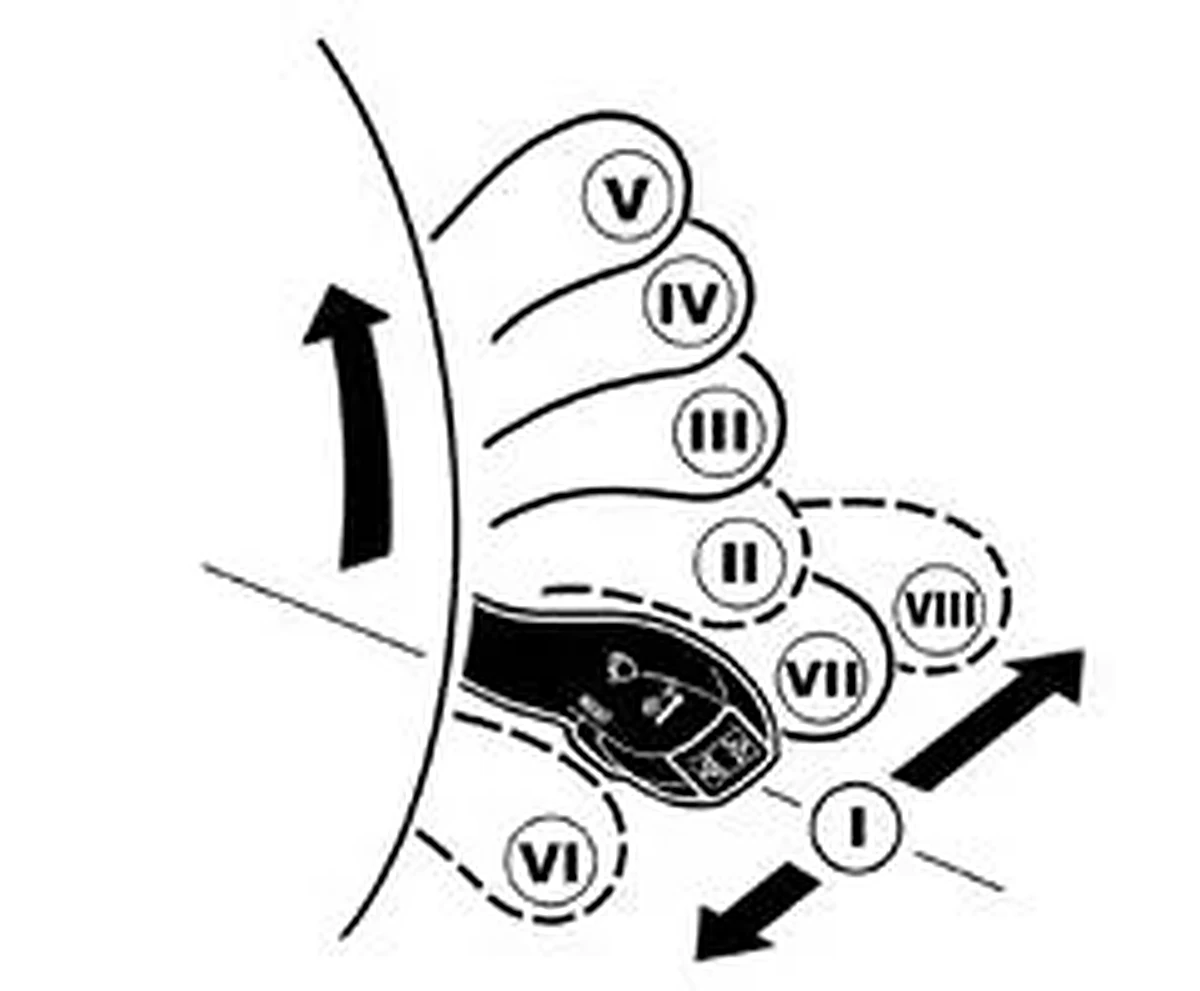

При переводе ключа в выключателе зажигания в положение I стеклоочистители автомобиля можно включить в следующих режимах работы (рис. 33):
- I – нейтральное положение. Очистители и омыватели стекол выключены.
- II – включен прерывистый режим работы очистителя ветрового стекла. Нефиксированное положение.
- III – включен прерывистый режим работы очистителя ветрового стекла. Фиксированное положение.
- IV – включена малая скорость очистителя ветрового стекла. Фиксированное положение.
- V – включена большая скорость очистителя ветрового стекла. Фиксированное положение.
- VI – на себя, включен омыватель ветрового стекла. Нефиксированное положение.
- VII – от себя, включен очиститель заднего стекла (в вариантном исполнении). Фиксированное положение.
- VIII – от себя, включен очиститель и омыватель заднего стекла (в вариантном исполнении). Нефиксированное положение.
В прерывистом режиме работы очиститель делает ход щеток один раз в несколько секунд с постоянным интервалом, независимо от наличия капель на ветровом стекле.
В вариантном исполнении на автомобили устанавливается система автоматического управления очистителем ветрового стекла (система очистки), которая позволяет включать и выключать очиститель автоматически в зависимости от наличия капель дождя на ветровом стекле автомобиля. Система очистки работает только при включенном зажигании. Для включения системы очистки необходимо переключатель чувствительности датчика дождя 1 (см. рис. 34), расположенный за зеркалом заднего вида в накладке датчика перевести из положения 0 в любое другое положение от 1 до 4*, а рычаг переключателя стеклоочистителей перевести в положение III (прерывистый режим работы). При этом щетки очистителя делают один ход, после чего будут включаться или выключаться в зависимости от количества капель дождя, попадающих на ветровое стекло. Если система очистки уже была включена, то при включении зажигания щетки также делают один ход и система очистки включается в работу. При обнаружении неисправности система очистки автоматически переходит в режим «ручного» управления стеклоочистителем. Чтобы выключить автоматическую систему очистки и перейти в режим «ручного» управления стеклоочистителем, нужно переключатель чувствительности датчика дождя перевести в положение 0 (крайнее левое положение). В этом режиме осуществляется ручное управление установкой рычага переключателя стеклоочистителей в соответствующее положение. При выключении зажигания работа стеклоочистителя прекращается, щетки могут остановиться не в парковом положении. Для перевода щеток в парковое положение необходимо включить зажигание и перевести рычаг переключателя стеклоочистителя в положение I. Если оставить рычаг переключателя стеклоочистителя не в положении I и выключить зажигание на время более 1 минуты, то после включения зажигания стеклоочиститель не управляется до изменения положения рычага или до включения стеклоомывателя.
* Предусмотрена 4-ступенчатая регулировка чувствительности датчика дождя. Самая высокая чувствительность при установке переключателя по часовой стрелке в крайнее правое положение 4.
Для устранения разводов, налета дорожной соли или элементов дорожного покрытия периодически очищайте щетки и стекла жидкостью из бачка омывателя. Наличие жира, воска, насекомых и т. п. на ветровом стекле может привести к неравномерной работе стеклоочистителей и появлению грязных разводов на стекле. Если разводы не убираются после нанесения жидкости из бачка омывателя, почистите внешнюю сторону стекла и щетки мягкой тканью с использованием специальных моющих средств. После очистки промойте стекло и щетки водой.
Во избежание выхода из строя стеклоочистителей, перед их включением в зимнее время года после длительной стоянки при обильных осадках, необходимо очистить стекла от снега.
1. Во избежание повреждений не включайте очиститель ветрового стекла при открытом капоте. 2. Не следует включать стеклоочиститель в случае, если ветровое стекло сухое. Это может привести к появлению царапин на стекле или повредить щетки. Перед включением стеклоочистителей при сухом стекле всегда используйте омыватель стекол. 3. Если щетки примерзли к стеклу, то перед включением стеклоочистителя следует сначала включить обогрев ветрового стекла (см. раздел «Отопление и вентиляция салона»). Попытка включения стеклоочистителей при примерзших к стеклу щетках может привести как к повреждению резиноленты щеток, так и к преждевременному износу привода стеклоочистителя. 4. Не очищайте щетки бензином или растворителем, это приведет к повреждению щеток.
После прекращения подачи омывающей жидкости из жиклеров не допускается повторное включение насоса омывателя. Использовать систему омыва стекол повторно можно после заполнения бачка омывающей жидкостью (см. подраздел «Система омыва стекол» в разделе «Техническое обслуживание и текущий ремонт автомобиля»).
ДАТЧИК ДОЖДЯ И ОСВЕЩЕННОСТИ
В вариантном исполнении автомобили оснащаются совмещенным датчиком дождя и освещенности, который расположен на ветровом стекле за зеркалом заднего вида (рис. 34).
Для корректной работы автоматических систем управления очистителем ветрового стекла и внешним освещением необходимо соблюдать чистоту ветрового стекла в зоне «Датчика дождя и освещенности» и следить за состоянием щеток стеклоочистителя.
Автоматическое управление очистителем ветрового стекла
В вариантном исполнении на автомобили устанавливается система автоматического управления очистителем ветрового стекла (система очистки), которая позволяет включать и выключать очиститель автоматически в зависимости от наличия капель дождя на ветровом стекле автомобиля.
Рекомендуется пользоваться автоматической системой управления очистителем ветрового стекла только в условиях сырой погоды из-за чувствительности системы к частицам грязи, тумана, снега, антигололедной соли, что может вызвать срабатывание системы при сухом стекле.
