ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

Панель приборов

панель приборовторпедорасположение органов управленияклавиши

Панель приборов показана на рисунках 28а, 28б и 28в.

1 – модуль управления светотехникой (см. раздел «Модуль управления светотехникой и корректор света фар»).
2 – система звукового сигнала типа «Кастаньет».

⚠️ ВНИМАНИЕ!
1. Активация звукового сигнала осуществляется путем нажатия на крышку модуля в верхней части, в зоне, выделенной цветом (рис. 28а, 28б, 28в). 2. Запрещается активировать звуковой сигнал ударом по крышке модуля! 3. Во избежание разрыва крышки модуля надувной подушки безопасности водителя (в вариантном исполнении) не пытаться активировать звуковой сигнал ниже рекомендованной зоны, выделенной цветом (рис. 28а, 28б, 28в). Принятые меры по корректному обращению со звуковым сигналом продлят срок службы модуля надувной подушки безопасности водителя (в вариантном исполнении) и надолго сохранят его товарный вид. В случае непринятия Вами рекомендаций по корректной активации звукового сигнала изготовитель не несет ответственности за дальнейшее состояние и эксплуатационные характеристики модуля надувной подушки безопасности водителя (в вариантном исполнении) Вашего автомобиля.

3 – комбинация приборов (см. раздел «Комбинация приборов»).

4 – выключатель зажигания (см. раздел «Выключатель зажигания»).
5 – выключатель аварийной сигнализации. Для включения аварийной световой сигнализации нажмите на клавишу выключателя, для выключения повторно нажмите на клавишу выключателя. При включении аварийной световой сигнализации работают все указатели поворотов. Аварийная световая сигнализация оповещает, что на данный момент транспортное средство представляет опасность для других участников движения. Аварийная световая сигнализация работает при любых положениях ключа в выключателе зажигания.
6 – крышка вещевого ящика.
7 – блок управления системой вентиляции и отопления салона.
8 – выключатель обогрева заднего стекла. Обогреватель заднего стекла работает только при установке ключа в выключателе зажигания в положение I. Для включения обогрева нажмите на клавишу выключателя, для выключения обогрева повторно нажмите на клавишу выключателя. В случае поворота ключа в выключателе зажигания в положение 0 при включенном обогревателе – функция обогрева отключается. При повторном запуске двигателя – функция обогрева восстанавливается без дополнительного нажатия на клавишу выключателя. Контрольный световой индикатор, расположенный на клавише выключателя, будет светиться желтым светом в течение всего времени работы обогревателя. В вариантном исполнении при включении обогрева заднего стекла также включается и обогрев наружных зеркал. В вариантном исполнении обогреватель заднего стекла и обогреватели электрозеркал включаются только при запущенном двигателе.

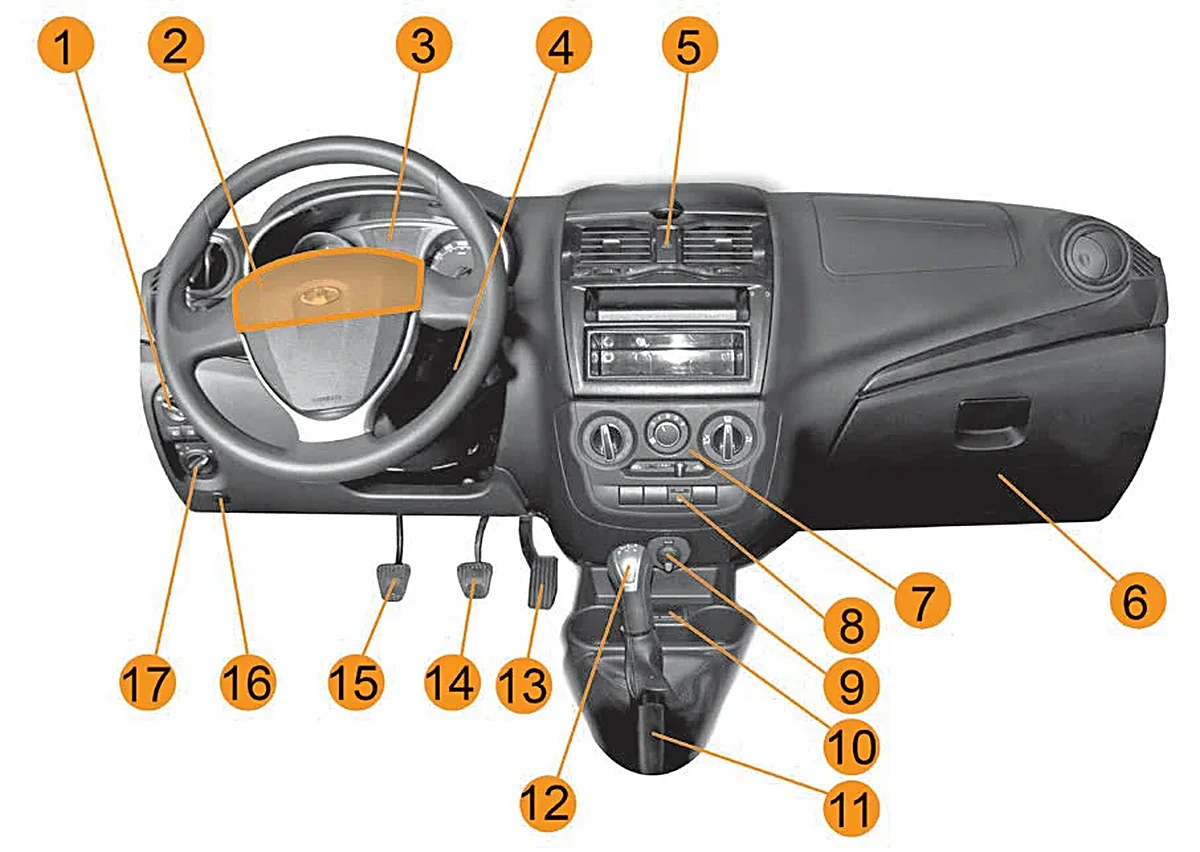

Рис. 28а. Панель приборов в комплектации «Стандарт»

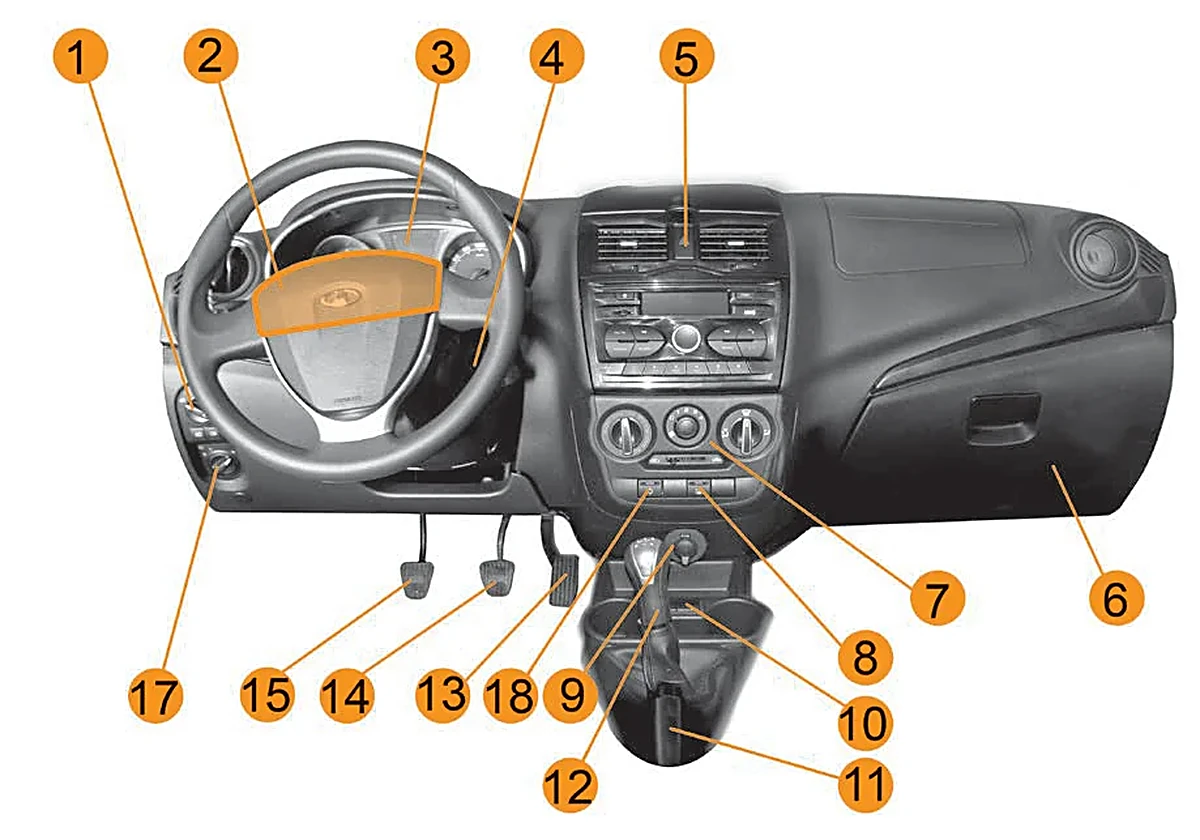

Рис. 28б. Панель приборов в комплектации «Норма» (в вариантном исполнении)

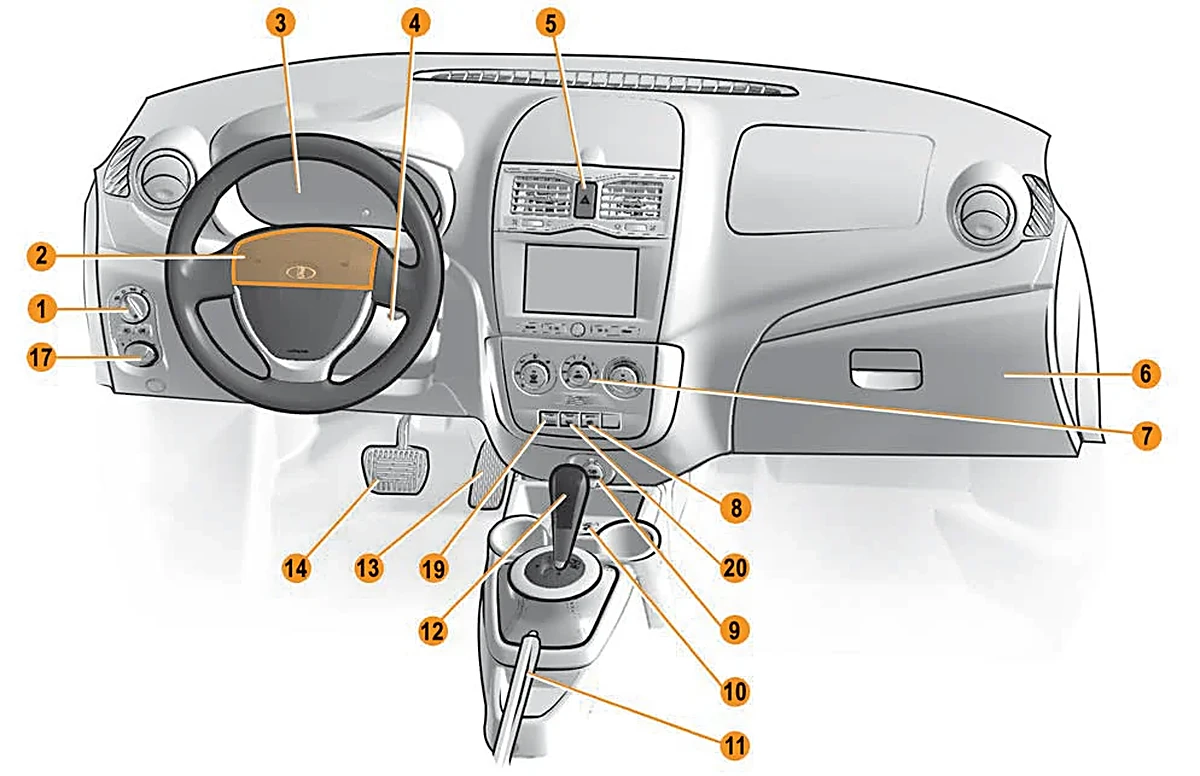

Рис. 28в. Панель приборов в комплектации «Люкс» (в вариантном исполнении)

⚠️ ВНИМАНИЕ!
1. Во избежание разрядки аккумуляторной батареи не допускайте включения обогревателя заднего стекла на более длительный промежуток времени, чем это необходимо. 2. При очистке внутренней поверхности заднего стекла запрещается пользоваться острыми предметами, а также чистящими средствами, содержащими абразивные материалы, т.к. они могут повредить проводники, нанесенные на стекло.

9 – патрон для подключения дополнительного электрооборудования (см. раздел «Патрон для подключения дополнительного электрооборудования»).
10 – выключатели обогрева передних сидений (в вариантном исполнении) (см. раздел «Сиденья»).
11 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение слегка потяните его вверх и, нажав на кнопку в торце рукоятки, опустите рычаг.

⚠️ ВНИМАНИЕ!
Во избежание прилипания и примерзания тормозных колодок к барабанам (особенно в весенне-осенний период времени года) не ставьте автомобиль на длительную стоянку с включенным стояночным тормозом.

⚠️ ОПАСНО!
Если в исключительном случае Вам придется воспользоваться стояночным тормозом во время движения, то не затягивайте его слишком сильно и постоянно держите нажатой кнопку на рычаге. В противном случае может произойти блокировка задних колес и занос автомобиля.

12 – рычаг переключения передач. Помимо механической коробки передач на автомобиль в вариантном исполнении устанавливается автоматизированная коробка передач. Подробную информацию об управлении рычагом переключения коробки передач смотрите в разделе «Рычаг переключения передач».
13 – педаль акселератора.
14 – педаль тормоза.
15 – педаль сцепления (в вариантном исполнении).
16 – выключатель привода замка багажника (в вариантном исполнении). Для отпирания замка нажмите на кнопку выключателя. После отпускания руки кнопка возвращается в исходное положение.
17 – корректор ближнего света фар.
18 – выключатель кондиционера (в вариантном исполнении) (см. раздел «Система вентиляции и отопления салона»).
19 – выключатель режима «SPORT» (в вариантном исполнении для автоматизированной трансмиссии). Включение данного режима позволяет улучшить динамические свойства автомобиля. При включении режима «SPORT» загорается световой индикатор выключателя, который свидетельствует об активации режима. Режим «SPORT» может быть включен как перед началом движения, так и в движении, независимо от выбранного режима управления коробкой передач – автомат/ручное управление. Необходимо учесть – постоянное движение с включенным режимом «SPORT» приводит к повышенному расходу топлива.
20 – выключатель электрообогрева ветрового стекла (в вариантном исполнении) (см. раздел «Система вентиляции и отопления салона»).
