МОДУЛЬ УПРАВЛЕНИЯ СВЕТОТЕХНИКОЙ И КОРРЕКТОР БЛИЖНЕГО СВЕТА ФАР
Переключатель наружного освещения (ПНО)

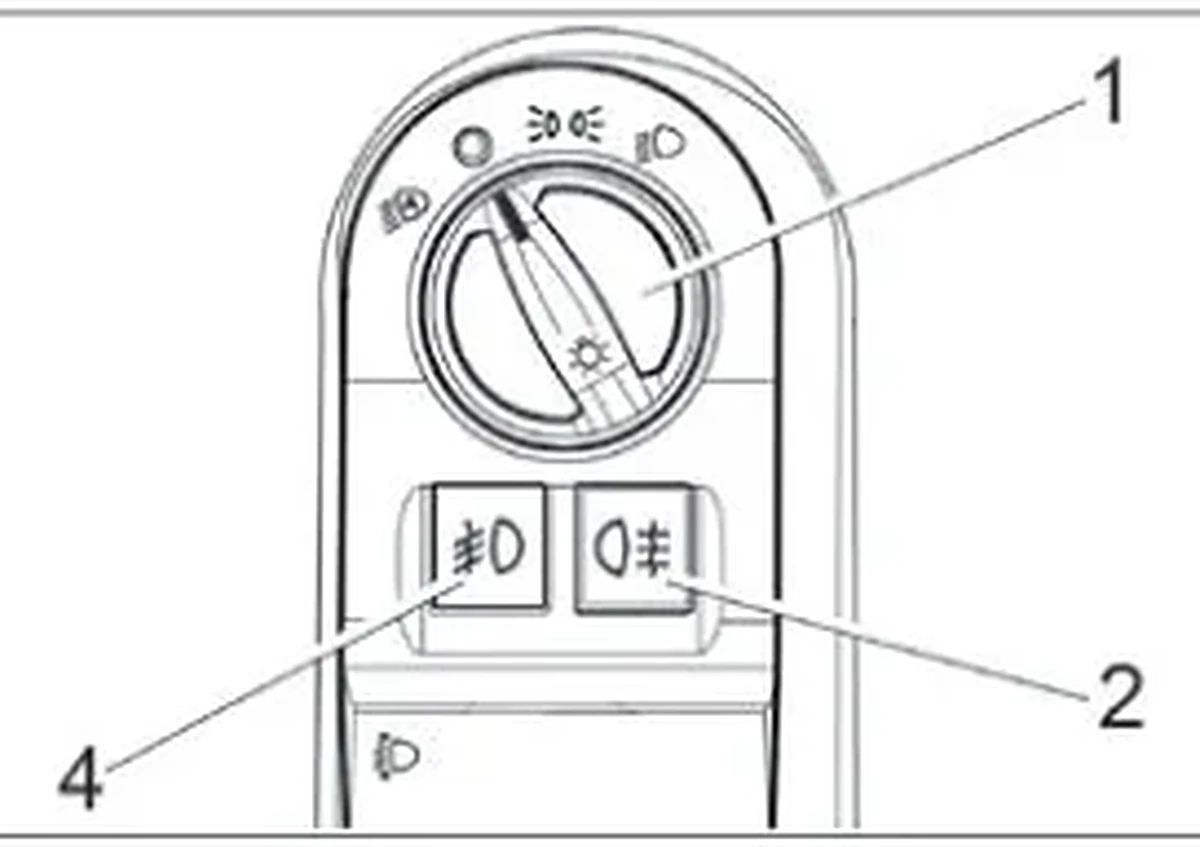

Переключатель наружного освещения (ПНО) 1 (рис. 30а) имеет три фиксированных положения (или четыре в вариантном исполнении): o – при выключенном двигателе наружное освещение выключено, при включенном двигателе включены дневные ходовые огни (ДХО);
- включены габаритные огни, совмещенные с ДХО;
- включены габаритные огни и ближний/дальний свет фар в зависимости от положения переключателя световой сигнализации (см. раздел «Переключатель световой сигнализации»);
- в вариантном исполнении включается система автоматического управления наружным освещением, которая работает только при включенном зажигании от датчика освещенности. Датчик освещенности совмещен с датчиком дождя и расположен на ветровом стекле за зеркалом заднего вида (см. рис. 34).
Система автоматического управления наружным освещением обеспечивает включение и выключение габаритных огней и ближнего света фар в зависимости от уровня внешней освещенности. Например, в сумерках, а также при въезде в тоннель или гараж. Автоматическое выключение габаритных огней и ближнего света фар произойдет при увеличении внешней освещенности. Для включения дальнего света фар на длительное время с включенной системой автоматического управления наружным освещением необходимо перевести переключатель в позицию VII «включен дальний свет фар» (см. рис. 32). Если в момент автоматического включения ближнего света фар переключатель световой сигнализации находился в позиции VII «включен дальний свет фар» (см. рис. 32), то для включения дальнего света на длительное время необходимо вернуть его в нейтральное положение и затем перевести переключатель в позицию VII «включен дальний свет фар».
Включение наружного освещения системой автоматического управления не снимает с водителя ответственности за соблюдение требований безопасности и Правил дорожного движения.
Переключатель корректора ближнего света фар

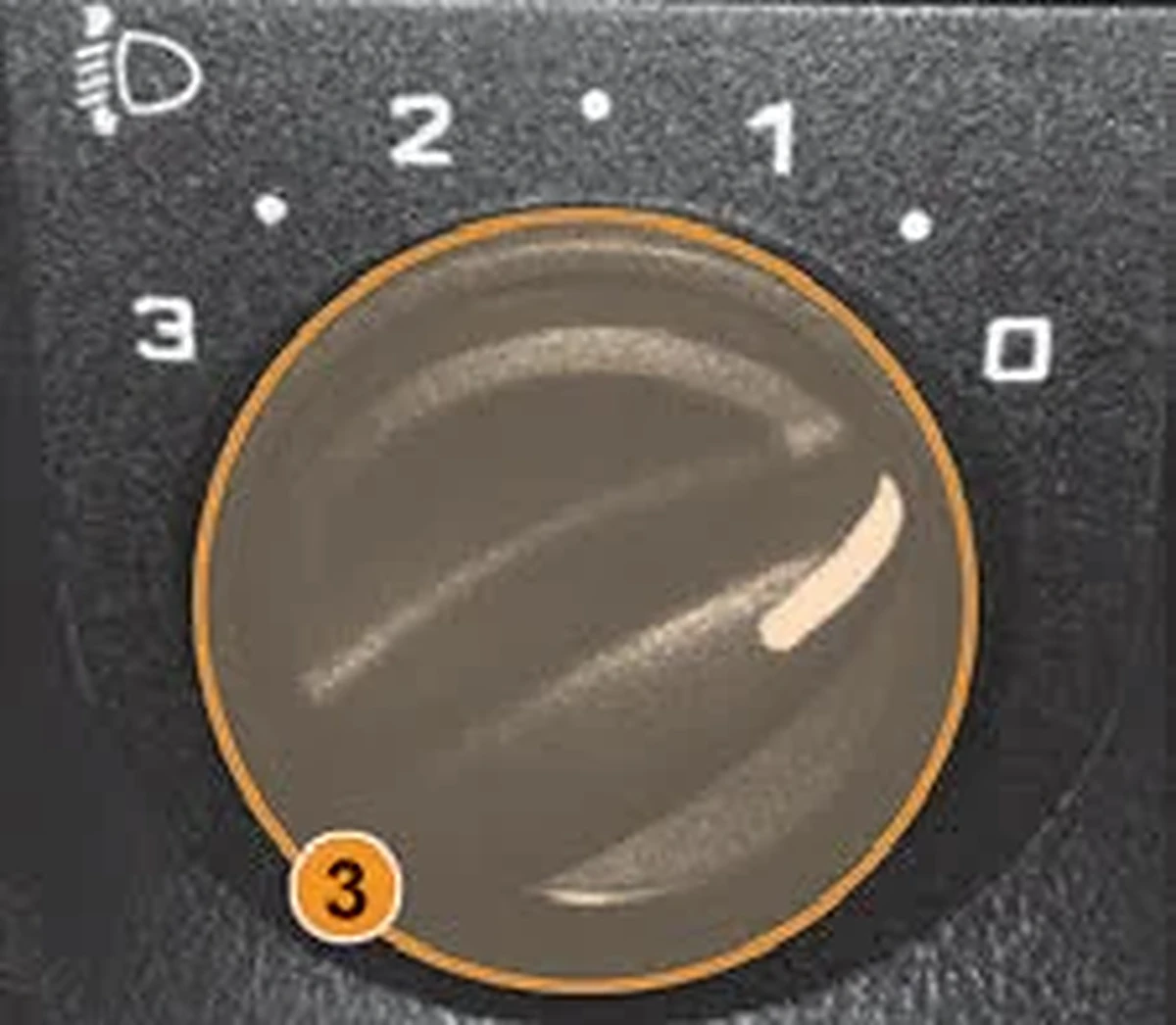

Перед началом эксплуатации автомобиля с включенным ближним светом убедитесь в правильности положения рукоятки 3 (рис. 30б) корректора ближнего света фар от состояния загрузки автомобиля.
Положения рукоятки корректора света фар 3 в зависимости от состояния загрузки автомобиля:
- o – снаряженный автомобиль + водитель (1х75 кг)
- o – снаряженный автомобиль + водитель + пассажир на переднем сиденье (2х75 кг)
- 1 – снаряженный автомобиль + все места заняты (5х75 кг)
- 1,5 – снаряженный автомобиль + водитель (1х75 кг) + груз в багажнике с ограничением до 50 кг
- 1,5 – снаряженный автомобиль + водитель (1х75 кг) + груз в багажнике с ограничением до 100 кг.
- 2, 3 – резерв.
При необходимости откорректируйте наклон светового пучка ближнего света фар поворотом рукоятки 3 для совмещения метки рукоятки с одной из меток на шкале, соответствующей состоянию загрузки автомобиля. При установке рукоятки корректора в положение за пределами разметки шкалы возможна асинхронность наклона пучка ближнего света правой и левой блок-фар, что не является дефектом.
Правильная регулировка угла наклона пучка света фар уменьшает ослепление водителей встречного транспорта. Во избежание недостаточного уровня освещения дорожного полотна не устанавливайте рукоятку в крайнее положение против часовой стрелки.
Выключатель задних противотуманных фонарей
Для включения противотуманных фонарей нажмите на клавишу выключателя 2 при включенном ближнем свете. Повторное нажатие на клавишу отключает противотуманные фонари.
Выключатель передних противотуманных фар (в вариантном исполнении)
Для включения противотуманных фар нажмите на клавишу выключателя 4 при включенных габаритных огнях. Повторное нажатие на клавишу отключает противотуманные фары.
При движении автомобиля в условиях, требующих включения противотуманных фар или противотуманных фонарей, с включенной системой автоматического управления внешним освещением (переключатель наружного освещения находится в положении AUTO — в вариантном исполнении) переключатель наружного освещения должен быть переведен в положение габаритных огней или ближнего света.
В вариантном исполнении на автомобиле реализована функция «Световая дорожка». При выключенном зажигании необходимо открыть водительскую дверь. Включить дальний свет удержанием рычага переключателя световой сигнализации в нефиксированной позиции, после отпускания рычага включатся фары ближнего света на время 40 секунд. Через 40 секунд фары ближнего света выключатся. При включенной функции «Световая дорожка» отключение возможно с помощью повторного включения дальнего света удержанием рычага переключателя световой сигнализации в нефиксированной позиции или включением выключателя зажигания, если время работы функции не вышло.
