ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ
Комбинация приборов
комбинация приборовсигнализаторыконтрольные лампытахометрспидометрЖК дисплей

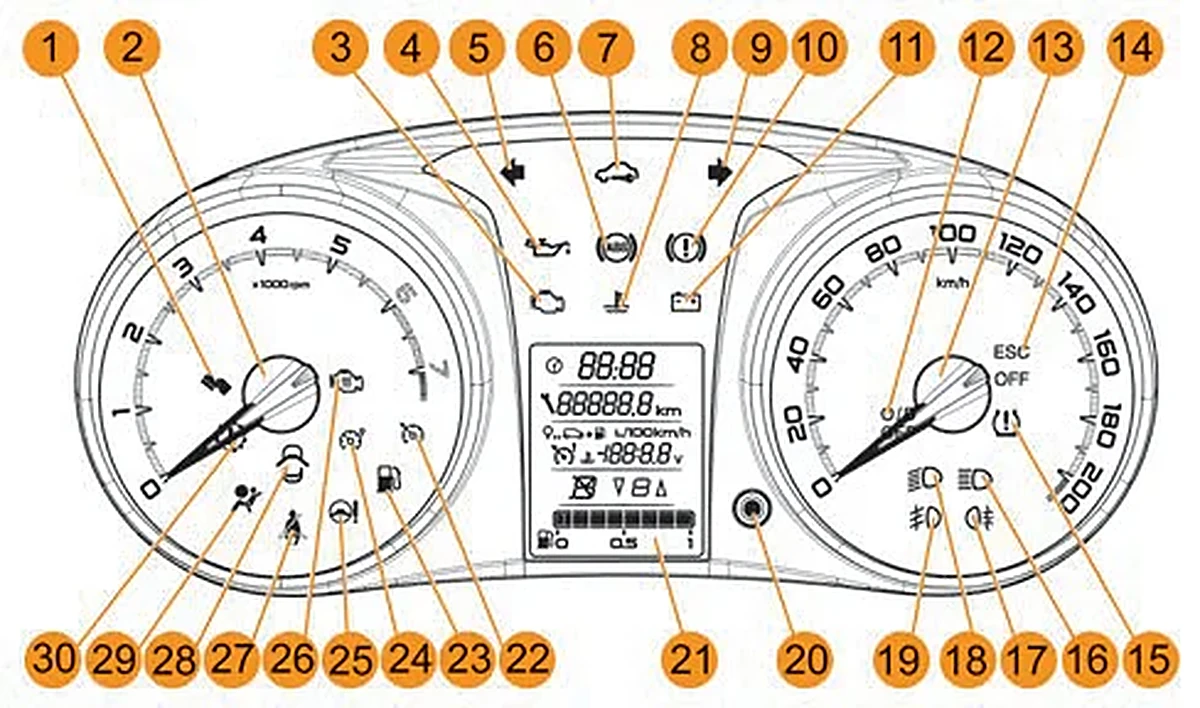

Комбинация приборов показана на рисунке 29а.
1
сигнализатор «нажать педаль тормоза». Загорается красным светом в мигающем режиме при включении зажигания и указывает на необходимость нажать педаль тормоза для запуска двигателя.
2
тахометр. Показывает частоту вращения коленчатого вала двигателя (×1000 мин‑1 ). Нахождение стрелки тахометра в зоне шкалы красного цвета предупреждает о повышенной частоте вращения двигателя. Во избежание повреждения двигателя его максимальная частота вращения ограничена программно-электронной системой управления двигателя.
3
сигнализатор «Проверь двигатель». Загорается желтым светом при включении зажигания и после запуска двигателя гаснет.
⚠️ ВНИМАНИЕ!
В случае обнаружения какого-либо дефекта в системе управления двигателем, горит постоянно или мигает. О том, что необходимо предпринять в случае включения, изложено в подразделе «Особенности эксплуатации автомобиля с системой впрыска топлива» раздела «Эксплуатация автомобиля».
В случае обнаружения какого-либо дефекта в системе управления двигателем, горит постоянно или мигает. О том, что необходимо предпринять в случае включения, изложено в подразделе «Особенности эксплуатации автомобиля с системой впрыска топлива» раздела «Эксплуатация автомобиля».
4
сигнализатор аварийного давления масла. Загорается красным светом при включении зажигания и после запуска двигателя гаснет. При работающем двигателе горящий сигнализатор и прерывистый звуковой сигнал зуммера указывают на недостаточное давление в системе смазки двигателя.
⚠️ ВНИМАНИЕ!
В случае загорания лампы сигнализатора аварийного давления масла при работающем двигателе остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности, т.к. недостаточное давление в системе смазки может привести к выходу двигателя из строя.
В случае загорания лампы сигнализатора аварийного давления масла при работающем двигателе остановитесь как можно скорее с соблюдением ПДД, заглушите двигатель и обратитесь к дилеру LADA для устранения неисправности, т.к. недостаточное давление в системе смазки может привести к выходу двигателя из строя.
5
сигнализатор указателей левого поворота. Загорается в прерывистом режиме зеленым светом при включении указателей левого поворота, а также при включении аварийной сигнализации.
6
сигнализатор антиблокировочной системы тормозов (в вариантном исполнении). Загорается желтым светом при включении зажигания на 2 секунды.
⚠️ ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора указывает на неисправность системы ABS, устранение которой необходимо проводить только у дилера LADA.
Во всех других случаях загорание сигнализатора указывает на неисправность системы ABS, устранение которой необходимо проводить только у дилера LADA.
7
сигнализатор иммобилизатора. Загорается желтым светом и отображает состояние иммобилизатора, а также (в вариантном исполнении) и режим охраны автомобиля.
8
сигнализатор превышения температуры охлаждающей жидкости. При включении зажигания загорается красным светом на 2 секунды в подтверждение исправности сигнализатора. Отсутствие загорания сигнализатора или его последующее включение в прерывистом режиме указывает на необходимость проверки электрической цепи. Эксплуатация автомобиля с неисправным сигнализатором недопустима. При превышении рабочей температуры охлаждающей жидкости (больше 115 °С) сигнализатор загорается красным светом постоянно, кроме того, включается кратковременно звуковой сигнал зуммера. Не допускайте работу двигателя в режиме перегрева.
⚠️ ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру LADA для определения и устранения причины перегрева двигателя.
Запрещается эксплуатация автомобиля с перегретым двигателем. Автомобиль должен быть доставлен к дилеру LADA для определения и устранения причины перегрева двигателя.
9
сигнализатор указателей правого поворота. Загорается в прерывистом режиме зеленым светом при включении указателей правого поворота, а также при включении аварийной сигнализации.
10
сигнализатор «Отказ тормоза». Загорается красным светом при включении зажигания на 2 секунды. Мигающий режим сигнализатора указывает на включенный стояночный тормоз. Горящий постоянно сигнализатор указывает на низкий уровень тормозной жидкости в бачке гидропривода тормозов или (в вариантном исполнении) отказ функции электронного распределения тормозных усилий системы ABS (в этом случае включается совместно с сигнализатором ABS).
При работающем двигателе включение сигнализатора дублируется кратковременным прерывистым звуковым сигналом зуммера.
⚠️ ОПАСНО!
Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. В этом случае необходимо обратиться к дилеру LADA.
Запрещается эксплуатация автомобиля при постоянно горящем сигнализаторе. В этом случае необходимо обратиться к дилеру LADA.
11
сигнализатор разряда аккумуляторной батареи. Загорается красным светом при включении зажигания и после запуска двигателя гаснет. При работающем двигателе горящий сигнализатор и прерывистый звуковой сигнал зуммера означают нарушение нормальной работы системы электропитания автомобиля и указывают на неисправность системы зарядки аккумулятора, слабое натяжение или обрыв ремня привода генератора или неисправность самого генератора.
⚠️ ВНИМАНИЕ!
В этом случае необходимо обратиться к дилеру LADA.
В этом случае необходимо обратиться к дилеру LADA.
12
O/D OFF (в вариантном исполнении, только в комплектации с автоматической коробкой переключения передач). Сигнализатор загорается желтым светом при включении режима запрета перехода автоматической трансмиссии на высшую передачу (см. раздел «Особенности управления автомобилем с автоматической коробкой передач»).
13
спидометр. Показывает скорость движения автомобиля (км/ч).
14
ESC (в вариантном исполнении). Сигнализатор системы электронного контроля устойчивости (ЭКУ). Загорается желтым светом при включении зажигания на время примерно 2 секунды. При движении автомобиля включается в прерывистом режиме в случае срабатывания функции электронного контроля устойчивости или противобуксовочной функции. Сигнализатор ESC OFF загорается желтым светом при отключении функции электронного контроля устойчивости и противобуксовочной функции и гаснет после включения функций.
⚠️ ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности системы ЭКУ, устранение которой необходимо проводить только у дилера LADA.
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности системы ЭКУ, устранение которой необходимо проводить только у дилера LADA.
15
сигнализатор аварийного снижения давления в шинах (не применяется).
16
сигнализатор дальнего света фар (синий).
17
сигнализатор задних противотуманных фонарей (желтый).
18
сигнализатор ближнего света фар (зеленый).
19
сигнализатор передних противотуманных фар (в вариантном исполнении).
20 – кнопка управления.
21
жидкокристаллический дисплей.
22
сигнализатор «Круиз-контроль» (в вариантном исполнении). Зажигается при включении функции «Круизконтроль»: желтым светом – при неактивной функции, зеленым светом – при активной функции, мигает желтым светом – при невозможности выполнения функции.
23
сигнализатор резерва топлива. Загорается желтым светом при низком уровне топлива в баке и указывает на необходимость дозаправки во избежание перебоев в работе двигателя. Включение светового сигнализатора сопровождается коротким прерывистым звуковым сигналом зуммера. Одновременное мигание сигнализатора и «пустых» контуров сегментов указателя топлива указывает на неисправность цепи датчика уровня топлива.
⚠️ ВНИМАНИЕ!
Никогда не допускайте полной выработки топлива. Это может привести к аварийной ситуации на дороге по причине неожиданной для других участников движения остановки Вашего автомобиля.
Никогда не допускайте полной выработки топлива. Это может привести к аварийной ситуации на дороге по причине неожиданной для других участников движения остановки Вашего автомобиля.
24
сигнализатор «Ограничитель скорости» (в вариантном исполнении). Зажигается при включении функции «Ограничитель скорости»: желтым светом – при неактивной функции, зеленым светом – при активной функции, мигает желтым светом – при невозможности выполнения функции.
25
сигнализатор электроусилителя руля (в вариантном исполнении). Загорается желтым светом при включении зажигания и после запуска двигателя гаснет.
⚠️ ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности, устранение которой необходимо проводить только у дилера LADA.
26
сигнализатор подогревателя двигателя (не применяется).
27
сигнализатор непристегнутых ремней безопасности. (в вариантном исполнении) Загорается красным светом при включении зажигания, если не пристегнуты ремни безопасности. При движении автомобиля со скоростью более 10 км/ч включение светового сигнализатора немедленно дублируется звуковым сигналом зуммера.
⚠️ ОПАСНО!
При движении на автомобиле обязательно пристёгивайтесь ремнём безопасности и не перевозите не пристёгнутых ремнём безопасности пассажиров!
При движении на автомобиле обязательно пристёгивайтесь ремнём безопасности и не перевозите не пристёгнутых ремнём безопасности пассажиров!
28
сигнализатор открытых дверей. Загорается красным светом при открытой двери водителя (или, опционально, какой-либо из пассажирских дверей).
29
сигнализатор системы надувных подушек безопасности (в вариантном исполнении). Загорается желтым светом при включении зажигания примерно на 3 секунды.
⚠️ ВНИМАНИЕ!
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности в системе надувных подушек безопасности, устранение которой необходимо проводить только у дилера LADA.
Во всех других случаях загорание сигнализатора свидетельствует о возникновении неисправности в системе надувных подушек безопасности, устранение которой необходимо проводить только у дилера LADA.
30
сигнализатор неисправности трансмиссии (в вариантном исполнении, только для автомобилей, укомплектованных автоматической или роботизированной коробкой переключения передач) (см. разделы «Особенности управления автомобилем с автоматической коробкой передач»).
Комбинация приборов имеет режим самотестирования. Для включения режима самотестирования необходимо включить зажигание (не запуская двигатель) при нажатой кнопке управления 20 (рис. 29а). При этом в течение примерно 20 секунд стрелки показывающих приборов (тахометра и спидометра) начнут перемещаться из нулевого значения в максимальное и обратно, на жидкокристаллическом дисплее высветятся все сегменты, и включатся все световые сигнализаторы комбинации приборов.
Примечание:
Cветовые сигнализаторы систем, устанавливаемых в вариантном исполнении, будут включаться только при наличии этих систем в комплектации автомобиля.
Cветовые сигнализаторы систем, устанавливаемых в вариантном исполнении, будут включаться только при наличии этих систем в комплектации автомобиля.

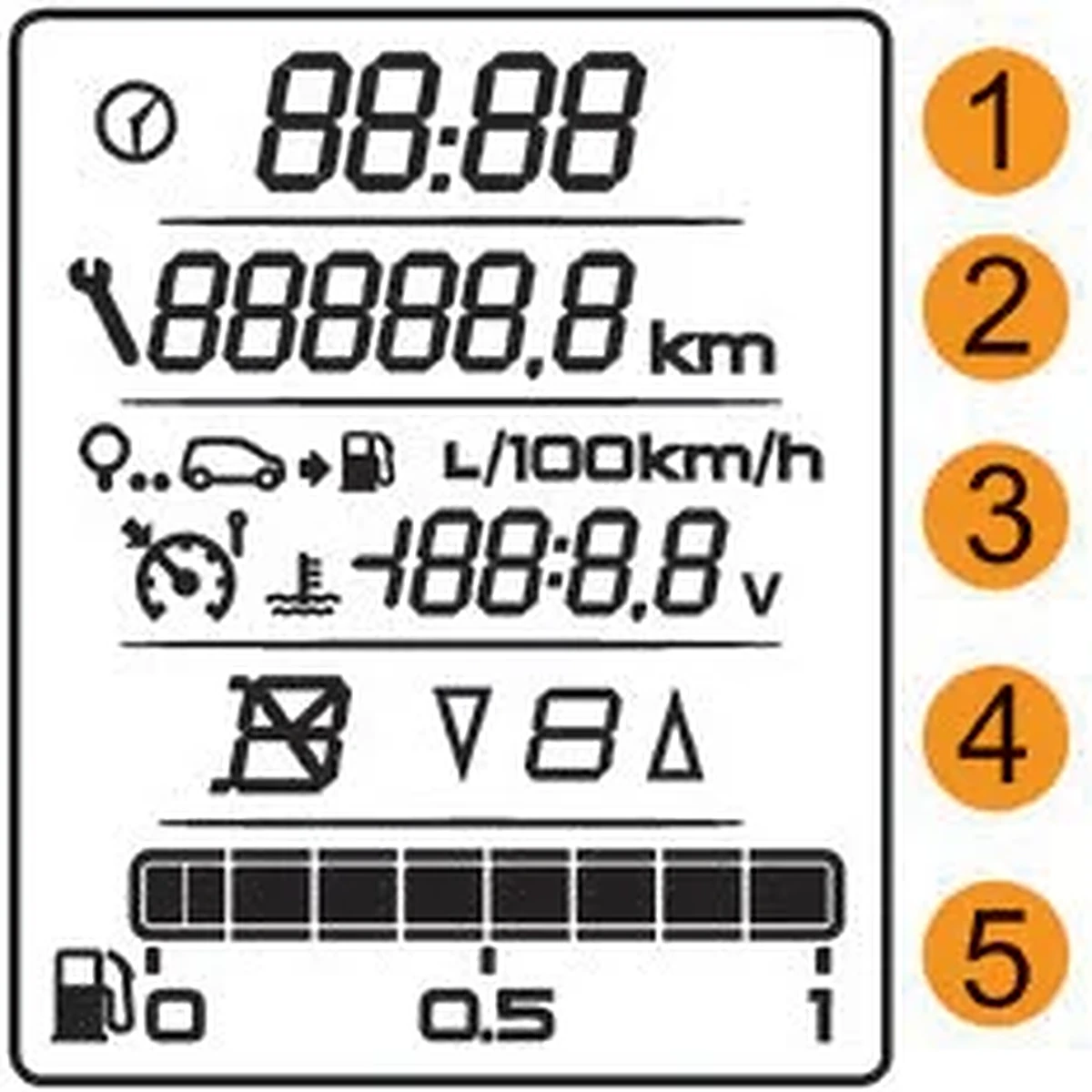

Жидкокристаллический дисплей
Жидкокристаллический дисплей разделен на пять функциональных полей индикации:
1
поле индикации времени. Для установки времени см. подраздел «Установка времени»;
2
поле индикации общего и суточного счетчиков пробега. Переключение счетчиков производится коротким нажатием кнопки управления 20 (рис. 29а), обнуление счетчика суточного пробега осуществляется длительным нажатием кнопки управления 20 при индикации суточного пробега;
3
поле индикации функций бортового компьютера (см. подраздел «Бортовой компьютер»). При активной функции «Круиз-контроль» или «Ограничитель скорости» (в вариантном исполнении) поле используется для индикации установки скорости выбранной функции, при этом индикация функций бортового компьютера недоступна;
4
поле индикации режима и номера передачи автоматической или роботизированной коробки переключения передач, а также в вариантном исполнении индикации подсказки переключения передач для механической коробки переключения передач;
5
поле индикации уровня топлива.
