Замена плавких предохранителей
При замене плавких предохранителей и реле необходимо использовать только новые предохранители и реле, имеющие маркировку в соответствии с таблицами 4–6. Во избежание оплавления изоляции проводов и корпуса монтажного блока при эксплуатации автомобиля следует использовать только типы плавких предохранителей и реле, одобренные к применению АО «АВТОВАЗ», согласно таблицам 4–6.
Не допускается применение предохранителей и реле, отличающихся по номиналу силы тока от рекомендуемых в таблицах 4–6. Это может привести к отказам в работе электрооборудования автомобиля или возникновению пожара.

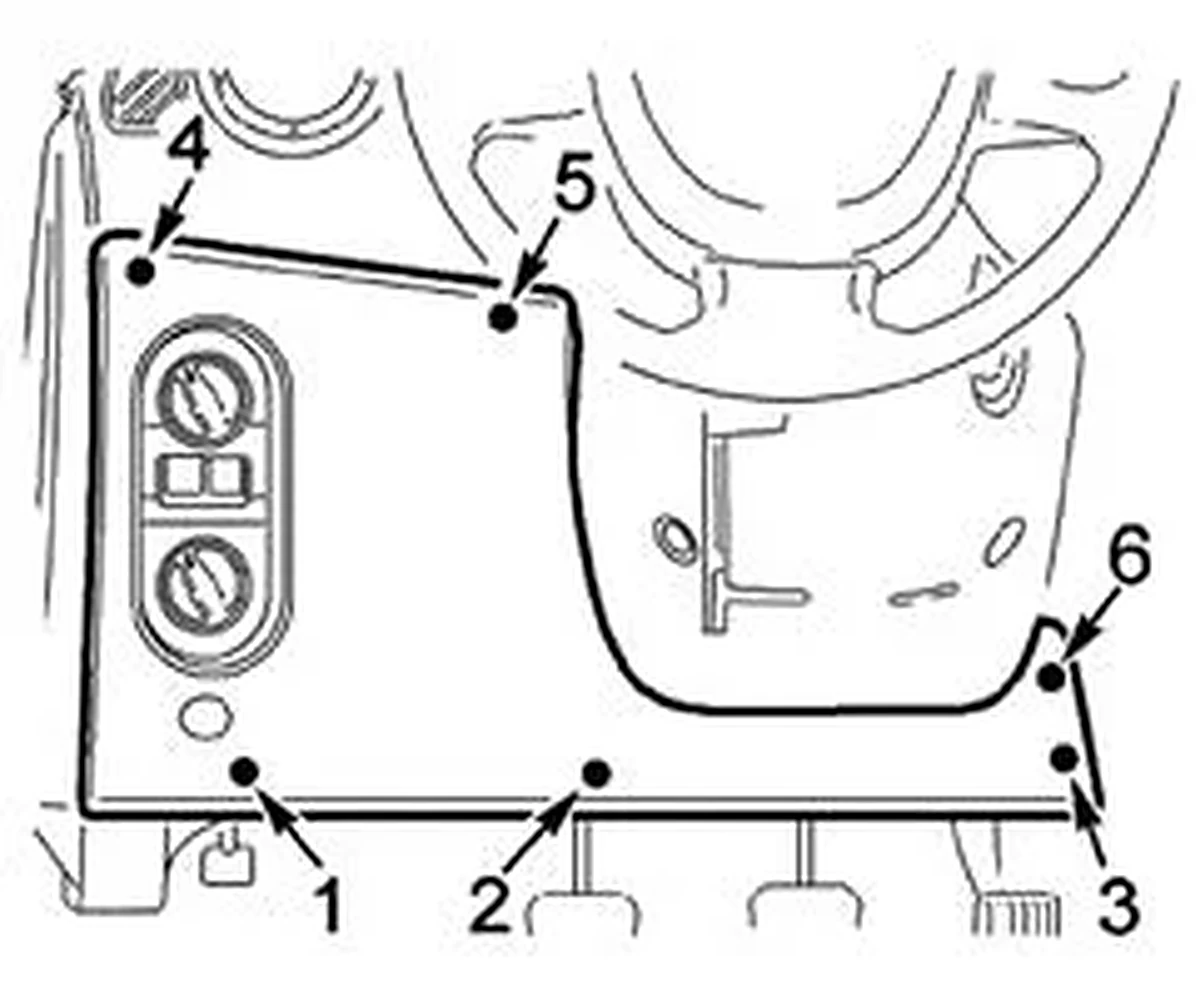

Для доступа к монтажному блоку с плавкими предохранителями и реле (рис. 53) потяните за нижний левый угол крышки и освободите левую точку запирания 1, затем освободите среднюю нижнюю точку 2 и две правые точки запирания 3 и 6, затем освободите верхние точки запирания 4, 5 и снимите крышку. Установка крышки производится в следующем порядке: сначала защелкните правые элементы крепления крышки в точках 6 и 3, затем защелкните нижние элементы крепления крышки в точках 2 и 1, после чего верхние в точках 4 и 5. Следите за точным попаданием крепежных элементов крышки в металлические фиксаторы, установленные на панели приборов. При обратной установке крышки монтажного блока необходимо убедиться в надежном подключении колодки жгута проводов к выключателю привода замка крышки багажника/двери задка (в вариантном исполнении) и отсутствии защемления проводов. Сила тока, на которую рассчитан предохранитель, указана на его лицевой части, а номер предохранителя указан на корпусе монтажного блока.

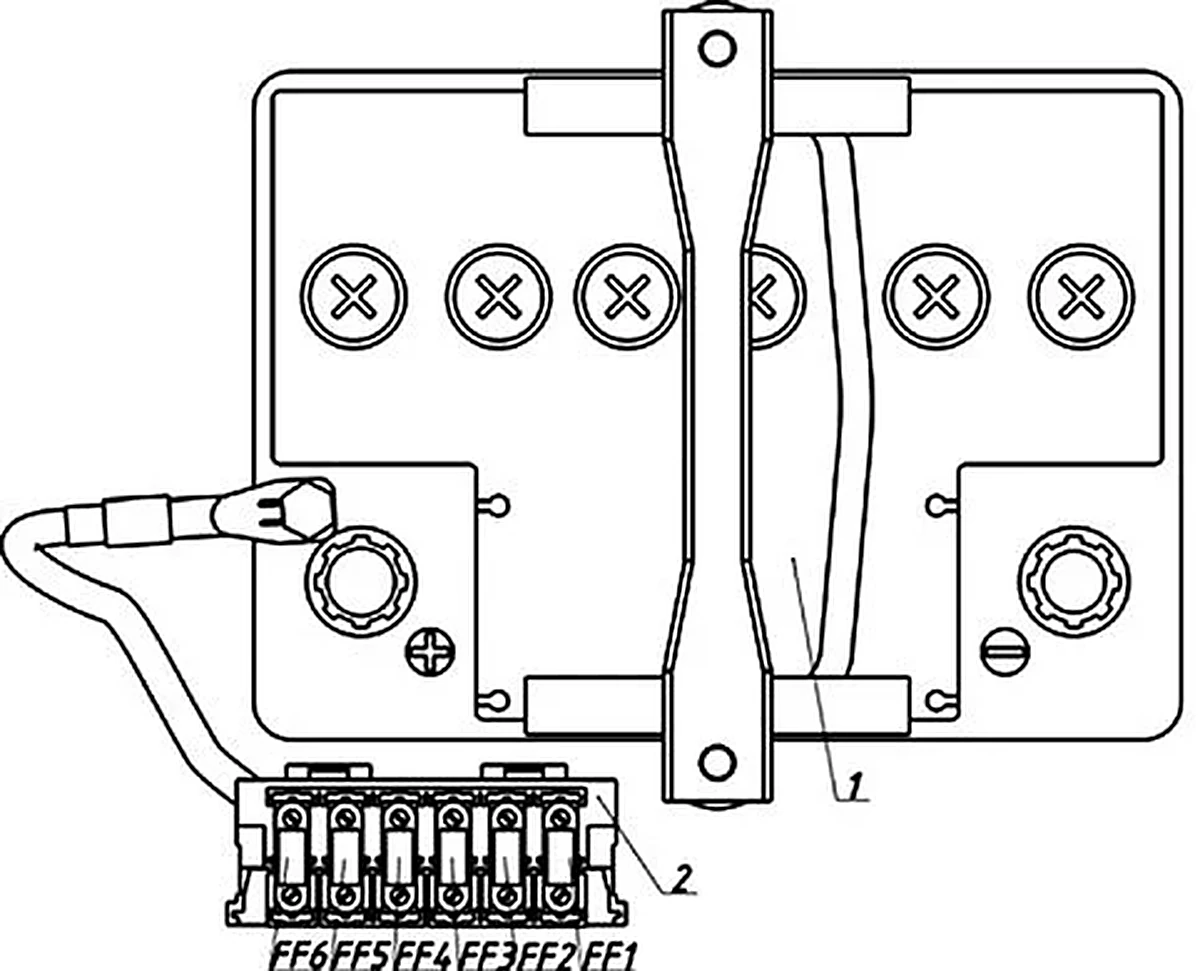

- 1 – аккумуляторная батарея
- 2 – блок предохранителей без крышки.

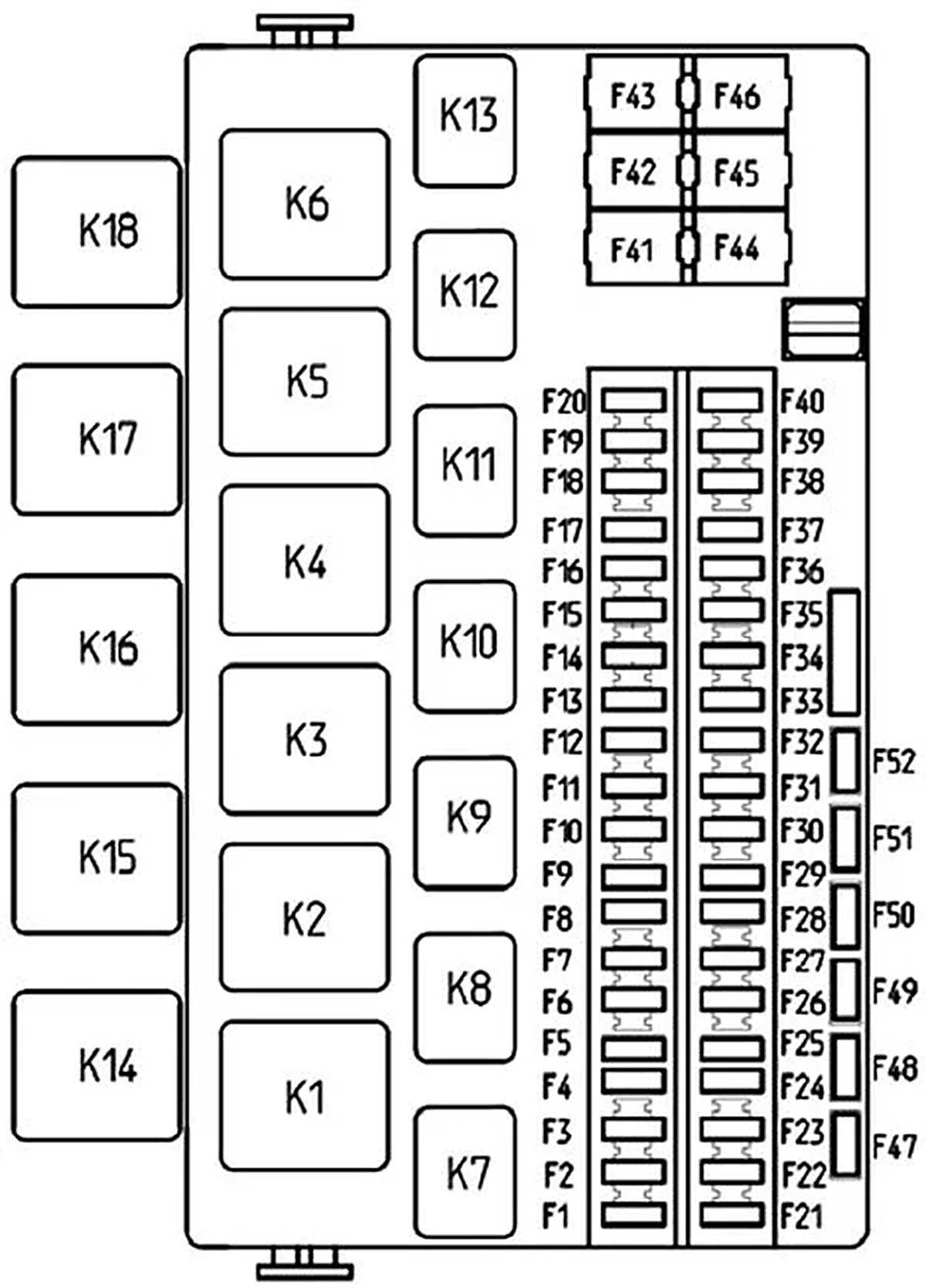

Схемы расположения предохранителей и реле в монтажных блоках салона автомобиля и моторного отсека показаны на рис. 54 и рис. 55 соответственно. В случае повторного отказа предохранителя для выяснения и устранения причин, вызвавшего его оплавление, обратитесь к дилеру LADA.
Предохранители монтажного блока салона (таблица 4)
| № | Номинал | Защищаемые цепи |
|---|---|---|
| F1 | 15A | Реле электровентилятора радиатора минимальной скорости К18 (с кондиционером/климатической установкой); реле электровентилятора радиатора максимальной скорости К4; реле муфты компрессора кондиционера К10 (с кондиционером/климатической установкой); контроллер системы управления двигателем; форсунки цилиндров; катушки зажигания 2×2 (для 8-клап. ДВС); катушки зажигания (для 16-клап. ДВС) |
| F2 | 7,5A | Клапан заслонки впускной трубы (для 16-клап. ДВС 21127); клапан продува адсорбера; датчики кислорода; датчик фаз (для 16-клап. ДВС); датчик массового расхода воздуха (для 8-клап. ДВС или 16-клап. ДВС 21126); селектор АМТ; блок управления системой контроля давления в шинах (кл. 30) — не используется, РЕЗЕРВ |
| F3 | 5A | Контроллер антиблокировочной системы тормозов / контроллер системы электронного контроля устойчивости (в вариантном исполнении) |
| F4 | 15A | Контроллер управления системой надувных подушек безопасности (в вариантном исполнении) |
| F5 | 7,5A | Разгрузочное реле выключателя зажигания К1; реле обогрева заднего стекла К6; реле обогрева сидений К13 (в вариантном исполнении); реле топливного насоса К12; блок управления электрообогревом ветрового стекла (в вариантном исполнении); контроллер системы управления двигателем; аудиосистема (в вариантном исполнении); контроллер электроусилителя рулевого управления (в вариантном исполнении); терминальный блок «ЭРА-ГЛОНАСС» (в вариантном исполнении); выключатель педали сцепления (МКП); выключатель педали тормоза; комбинация приборов; блок управления системой блокировки дверей (в вариантном исполнении); выключатель кондиционера (в вариантном исполнении) |
| F6 | 7,5A | Обогрев зеркал (в вариантном исполнении) |
| F7 | 10A | Дальний свет правого борта |
| F8 | 10A | Дальний свет левого борта |
| F9 | 5A | Габаритные огни правого борта |
| F10 | 5A | Габаритные огни левого борта; фонари освещения номерного знака; подсветка приборов и клавиш |
| F11 | 5A | Задние противотуманные огни |
| F12 | 10A | Ближний свет правого борта; электрокорректор фар (в вариантном исполнении) |
| F13 | 10A | Ближний свет левого борта; электрокорректор фар (в вариантном исполнении) |
| F14 | 20A | Омыватель ветрового стекла; очиститель ветрового стекла; подрулевой переключатель стеклоочистителей |
| F15 | 10A | Очиститель заднего стекла (в вариантном исполнении) |
| F16 | 5A | Выключатель света заднего хода; выключатель аварийной сигнализации |
| F17 | 5A | Блок управления системой блокировки дверей (в вариантном исполнении) |
| F18 | 5A | БУБД; выключатель багажника; плафон освещения багажника; БОС |
| F19 | — | Резерв |
| F20 | — | Резерв |
| F21 | 15A | Электродвигатель топливного насоса |
| F22 | 7,5A | Выключатель сигнала торможения |
| F23 | 5A | Комбинация приборов; диагностический разъем |
| F24 | 10A | Реле звукового сигнала К8; звуковой сигнал |
| F25 | 15A | Патрон для подключения дополнительных потребителей в салоне / прикуриватель |
| F26 | 5A | Аудиосистема (в вариантном исполнении) |
| F27 | — | Резерв |
| F28 | — | Резерв |
| F29 | 15A | Обогрев передних сидений (в вариантном исполнении) |
| F30 | 10A | ДХО |
| F31 | — | Резерв |
| F32 | — | Резерв |
| F33 | — | Резерв |
| F34 | 7,5A | Муфта компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| F35 | — | Резерв |
| F36 | 15A | Аварийная сигнализация |
| F37 | 25A | Блок «ЭРА-ГЛОНАСС» (в вариантном исполнении) |
| F38 | 10A | Аудиосистема (в вариантном исполнении) |
| F39 | 15A | К разъему светотехники прицепа |
| F40 | — | Резерв |
| F41 | 50A | Обогрев ветрового стекла (в вариантном исполнении) |
| F42 | 30A | Обогрев наружных зеркал (в вариантном исполнении); обогрев заднего стекла |
| F43 | — | Резерв |
| F44 | 30A | Электровентилятор отопителя (в вариантном исполнении) |
| F45 | 30A | Электростеклоподъемники передних дверей (в вариантном исполнении); управление наружными зеркалами (в вариантном исполнении) |
| F46 | — | Резерв |
Реле монтажного блока салона (таблица 5)
| № | Номинал | Назначение реле |
|---|---|---|
| K1 | 50A | Разгрузочное реле выключателя зажигания |
| K2 | 30A | Дополнительное реле стартера |
| K3 | 30A | Реле очистителя ветрового стекла / реле автозапуска (в вариантном исполнении) |
| K4 | 30A | Реле электровентилятора радиатора максимальной скорости (в вариантном исполнении) |
| K5 | 30A | Реле поворотов и аварийной сигнализации / реле К15А (автозапуск) (в вариантном исполнении) |
| K6 | 30A | Реле обогрева заднего стекла |
| K7 | 20A | Реле дальнего света фар |
| K8 | 20A | Реле звукового сигнала |
| K9 | 20A | Реле ближнего света фар |
| K10 | 20A | Реле муфты компрессора кондиционера (в исполнении с кондиционером или климатической установкой) |
| K11 | 20A | Главное реле ЭСУД |
| K12 | 20A | Реле топливного насоса |
| K13 | 20A | Реле обогрева сидений (в вариантном исполнении) |
| K14 | 70A | Реле обогрева ветрового стекла (в вариантном исполнении) |
| K15 | — | Резерв |
| K16 | — | Резерв |
| K17 | 30A | Реле питания электростеклоподъемников / реле вентилятора радиатора в режиме автозапуска (в вариантном исполнении) |
| K18 | 30A | Реле электровентилятора радиатора минимальной скорости (в вариантном исполнении) |
Предохранители блока моторного отсека (таблица 6)
| № | Номинал | Защищаемая цепь |
|---|---|---|
| FF1 | 60A | Генератор |
| FF2 | 60A | Генератор |
| FF3 | 30A / 40A | Электровентилятор охлаждения радиатора (40A — в исполнении с кондиционером или климатической установкой) |
| FF4 | 40A | Контроллер антиблокировочной системы тормозов / контроллер системы электронного контроля устойчивости (в вариантном исполнении) |
| FF5 | 25A | Контроллер антиблокировочной системы тормозов / контроллер системы электронного контроля устойчивости (в вариантном исполнении) |
| FF6 | 50A | Контроллер электроусилителя рулевого управления (в вариантном исполнении) |
Защищаемые электрические цепи зависят от варианта исполнения автомобиля. Актуальную и более подробную информацию о предохранителях и реле можно получить у дилера LADA.
