Основные размеры, параметры и характеристики автомобиля

Руководство по эксплуатации автомобиля GAZel Next

Основные размеры автомобиля GAZel Next A21R22/A21R23/A21R32/A21R33

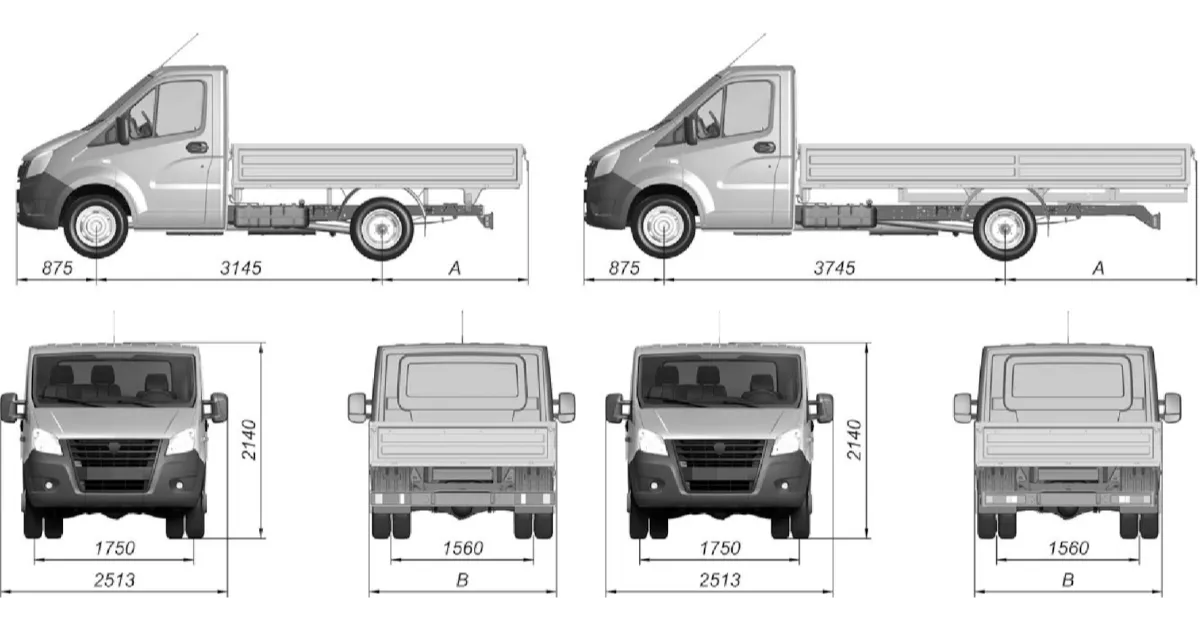

Рис.90. Основные размеры автомобиля A21R22/A21R23/A21R32/A21R33

Автомобиль А21R22, А21R23
А=1610 мм (для автомобиля со стальной платформой);
А=1570 мм (для автомобиля с алюминиевой платформой);
В=2066 мм (для автомобиля со стальной платформой);
В=2160 мм (для автомобиля со стальной платформой увеличенного размера);
В=2159 мм (для автомобиля с алюминиевой платформой)
Автомобиль А21R32, А21R33, C41R92
А=2089 мм (для автомобиля со стальной платформой);
А=2049 мм (для автомобиля с алюминиевой платформой);
В=2066 мм (для автомобиля со стальной платформой);
В=2160 мм (для автомобиля со стальной платформой увеличенного размера);
В=2050 мм (для автомобиля с алюминиевой платформой)

Основные параметры и размеры (A21R22/A21R23/A21R32/A21R33)
Модель автомобиля	A21R22 A21R23	A21R32 A21R33
Количество мест, чел	3	3
Технически допустимая максимальная масса автомобиля¹), кг	2490 – 3500	3285 – 3500 2490 – 3500
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275	2040²/(2025³) 2060²/(2045³) 1955²/(1940³)	2290²/(2265³) 2310²/(2285³) 2125²/(2100³)
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя	1550 2600	1550 2600
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	5,7	6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч	8,5/10,3 9,8/12,1	8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	130	130
Углы свеса (с нагрузкой), град.: передний задний	22 16	22 11
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %	26	26
Погрузочная высота, мм	950	950

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.
² Для автомобилей со стальной платформой.
³ Для автомобилей с алюминиевой платформой.

Основные размеры автомобиля GAZel Next A22R22/A22R23/A22R32/A22R33

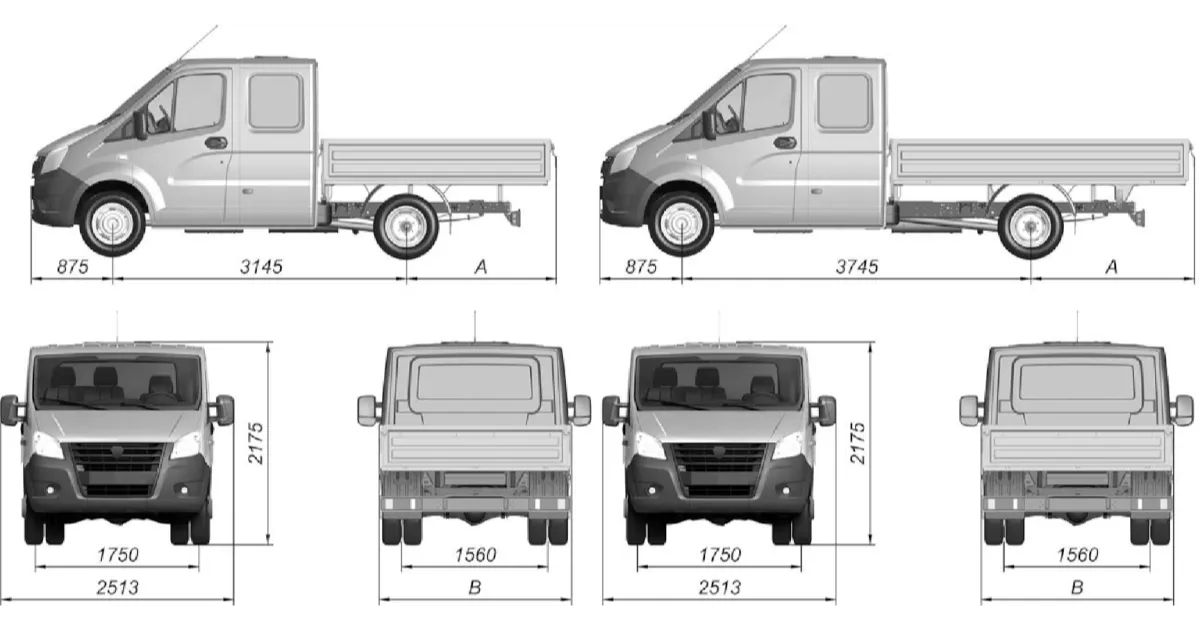

Рис.91. Основные размеры автомобиля A22R22/A22R23/A22R32/A22R33

Автомобиль А22R22, А22R23
А=1610 мм (для автомобиля со стальной платформой);
А=1570 мм (для автомобиля с алюминиевой платформой);
В=2066 мм (для автомобиля со стальной платформой);
В=2050 мм (для автомобиля с алюминиевой платформой)
Автомобиль А22R32, А22R33, C42R92
А=1753 мм (для автомобиля со стальной платформой);
А=1713 мм (для автомобиля с алюминиевой платформой);
В=2066 мм (для автомобиля со стальной платформой);
В=2160 мм (для автомобиля со стальной платформой увеличенного размера);
В=2159 мм (для автомобиля с алюминиевой платформой)

Основные параметры и размеры (A22R22/A22R23/A22R32/A22R33)
Модель автомобиля	A22R22 A22R23	A22R32 A22R33
Количество мест, чел	7	7
Технически допустимая максимальная масса автомобиля¹), кг	3195 – 3500 3085 – 3500	3315 – 3500 3205 – 3500
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275	2200²/(2185³) 2220²/(2205³) 2130²/(2115³)	2320²/(2305³) 2340²/(2325³) 2165²/(2150³)
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя	1550 2600	1650/1550 2600
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	5,7	6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч	8,5/10,3 9,8/12,1	8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	130	130
Углы свеса (с нагрузкой), град.: передний задний	22 16	22 15
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %	26	26
Погрузочная высота, мм	950	950

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.
² Для автомобилей со стальной платформой.
³ Для автомобилей с алюминиевой платформой.

Основные размеры автомобиля GAZel Next A31R22/A31R23/A32R22/A32R23

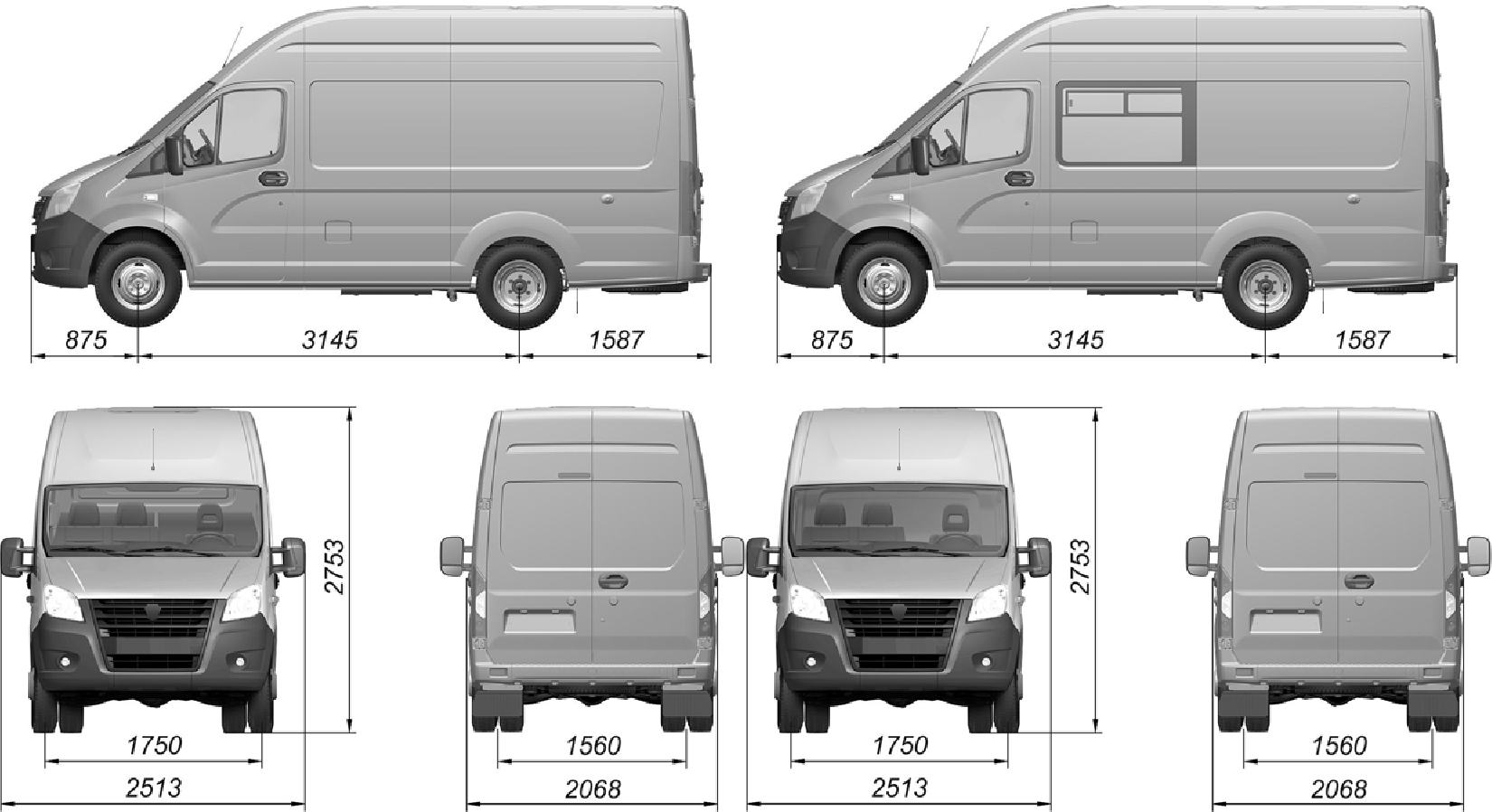

Рис.92. Основные размеры автомобиля A31R22/A31R23/A32R22/A32R23

Основные параметры и размеры (A31R22/A31R23/A32R22/A32R23)
Модель автомобиля	A31R22 A31R23	A32R22 A32R23
Количество мест, чел	3	7
Технически допустимая максимальная масса автомобиля¹), кг	3465 – 3500 3355 – 3500	3500/ 3470 – 3500
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275	2470 2490 2360	2585 2605 2475
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя	1550 2600	1550 2600
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	5,7	5,7
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч	8,5/10,3 9,8/12,1	8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	130	130
Углы свеса (с нагрузкой), град.: передний задний	22 14	22 14
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %	26	26
Погрузочная высота, мм	730	730

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.

Основные размеры автомобиля GAZel Next A31R32/A31R33/A32R32/A32R33

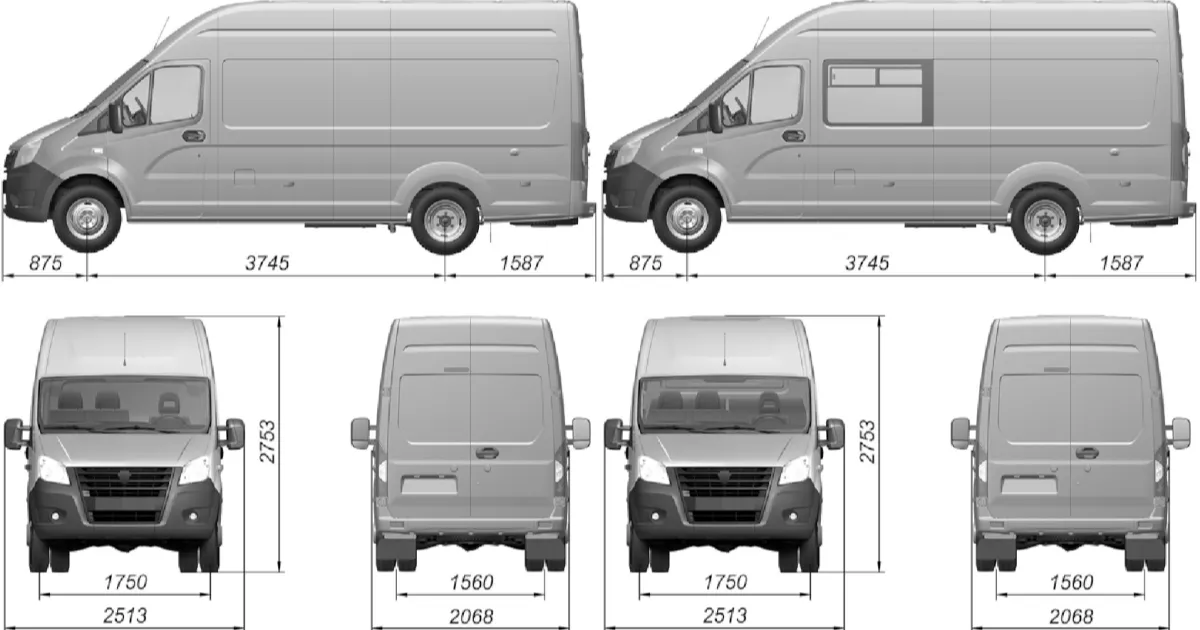

Рис.93. Основные размеры автомобиля A31R32/A31R33/A32R32/A32R33

Основные параметры и размеры (A31R32/A31R33/A32R32/A32R33)
Модель автомобиля	A31R32 A31R33	A32R32 A32R33
Количество мест, чел	3	7
Технически допустимая максимальная масса автомобиля¹), кг	3500/ 3450 – 3500	3500
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275	2565 2585 2455	2680 2700 2570
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя	1650/1550 2600	1650 2600
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	6,5	6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч	8,5/10,3 9,8/12,1	8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	130	130
Углы свеса (с нагрузкой), град.: передний задний	22 13	22 13
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %	26	26
Погрузочная высота, мм	730	730

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.

Основные размеры автомобиля GAZel Next А65R22, A65R23

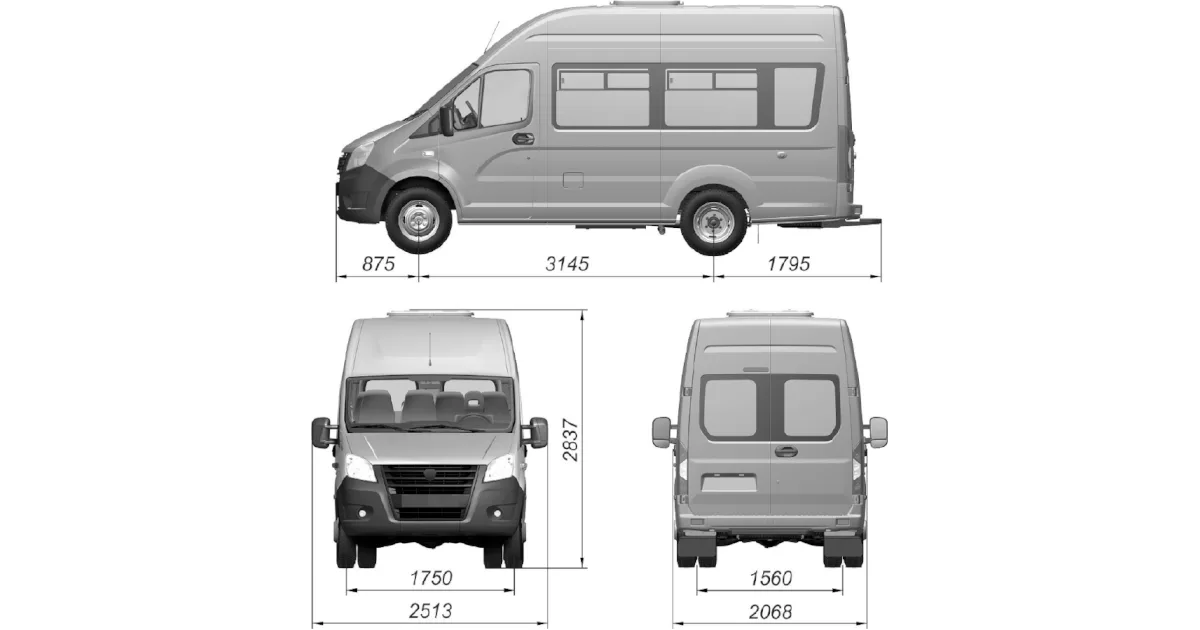

Рис.94. Основные размеры автомобиля A65R22/A65R23

Основные параметры и размеры (A65R22/A65R23)
Модель		A65R22 A65R23
Класс автобуса		A
Пассажировместимость, чел в т.ч. сидящих пассажиров, чел		14 13
Технически допустимая максимальная масса автомобиля¹), кг		4200
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275		2760 2780 2650
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя		1650 2670
Дорожный просвет (под картером заднего моста при полной массе), мм		170
Минимальный радиус поворота по колее наружного переднего колеса, м		6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч		8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч		130
Углы свеса (с нагрузкой), град.: передний задний		22 9
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %		26

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.

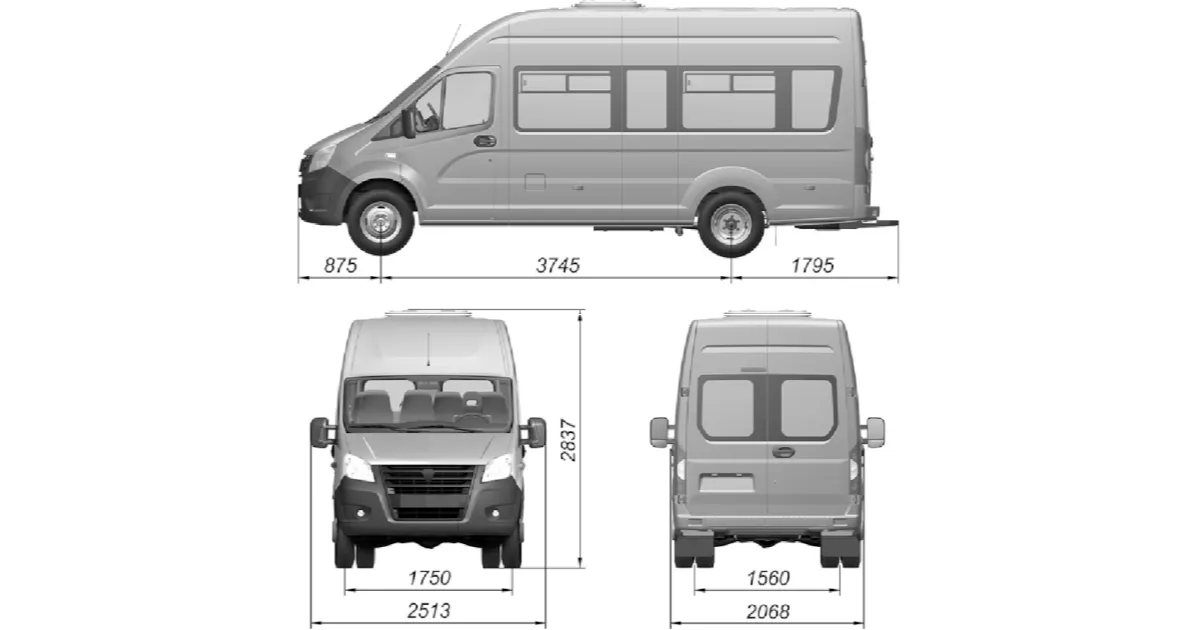

Основные размеры автомобиля GAZel Next А65R32, A65R33, A62R32, A62R33

Рис.95. Основные размеры автомобиля A65R32/A65R33/A62R32/A62R33

Основные параметры и размеры (A65R32/A65R33/A62R32/A62R33)
Модель	A65R32 A65R33	A62R32 A62R33
Класс автобуса	A	B
Пассажировместимость, чел в т.ч. сидящих пассажиров, чел	17 14 или 16	16 16
Технически допустимая максимальная масса автомобиля¹), кг	4200	4200
Масса снаряженного автомобиля, кг с дв. Cummins Евро-4 с дв. Cummins Евро-5 с дв. А274, А275	2990 3010 2880	2990 3010 2880
Технически допустимая максимальная масса, приходящаяся на каждую из осей автомобиля, кг: передняя задняя	1650 2670	1650 2670
Дорожный просвет (под картером заднего моста при полной массе), мм	170	170
Минимальный радиус поворота по колее наружного переднего колеса, м	6,5	6,5
Контрольный расход топлива (замеряется по специальной методике) при движении с постоянной скоростью, л/100 км: 60 км/ч 80 км/ч	8,5/10,3 9,8/12,1	8,5/10,3 9,8/12,1
Максимальная скорость автомобиля на горизонтальном участке ровного шоссе, км/ч	130	130
Углы свеса (с нагрузкой), град.: передний задний	22 9	22 9
Максимальный подъём, преодолеваемый автомобилем с полной нагрузкой, %	26	26

¹ Фактическая масса ТС указывается в сопроводительной документации на автомобиль.

Двигатель Cummins
Модель	ISF2.8s4129	ISF2.8s4R148	ISF2.8s5129	ISF2.8s5161
Экологический класс	4	4	5	5
Тип	Дизельный, с турбонаддувом и охладителем надувочного воздуха
Количество цилиндров и их расположение	4, рядное
Диаметр цилиндров и ход поршня, мм	94х100
Рабочий объем цилиндров, л	2,8
Степень сжатия	16,5
Максимальная мощность, кВт (л.с.) при частоте вращения коленчатого вала, об/мин	88,3 (120) 3600	110 (149,6) 3400	88,3 (120) 3600	110 (149,6) 3400
Максимальный крутящий момент, нетто, Н·м (кгс·м) при частоте вращения коленчатого вала, об/мин	270 (27,5) 1400-3000	330 (33,6) 1800-2600	270 (27,5) 1200-3000	320 (32,6) 1400-3000
Порядок работы цилиндров	1-3-4-2
Частота вращения коленчатого вала в режиме холостого хода, об/мин: минимальная (nmin. хх) максимальная (nmax. хх)	750±50 4500
Направление вращения коленчатого вала (наблюдая со стороны вентилятора)	Правое

Двигатель Evotech
Модель	А274	А275
Экологический класс	4	5
Тип	Бензиновый, 4-тактный, впрысковый
Количество цилиндров и их расположение	4, рядное
Диаметр цилиндров и ход поршня, мм	96,5х92
Рабочий объем цилиндров, л	2,69
Степень сжатия	10,0
Максимальная мощность, кВт (л.с.) при частоте вращения коленчатого вала, об/мин	78,5 (106,8) 4000
Максимальный крутящий момент, нетто, Н·м (кгс·м) при частоте вращения коленчатого вала, об/мин	220,5 (22,5) 2350±150
Порядок работы цилиндров	1-2-4-3
Частота вращения коленчатого вала в режиме холостого хода, об/мин: минимальная (nmin. хх) максимальная (nmax. хх)	800±50 3000
Направление вращения коленчатого вала (наблюдая со стороны вентилятора)	Правое

Трансмиссия
Сцепление	Однодисковое, сухое, с гидравлическим приводом
Коробка передач (Вариант 1)	Механическая, 5-ступенчатая Передаточные числа: 1 передача – 3,786 2 передача – 2,188 3 передача – 1,304 4 передача – 1,0 5 передача – 0,794 Задний ход – 3,28
Коробка передач (Вариант 2)	Механическая, 5-ступенчатая Передаточные числа: 1 передача – 4,05 2 передача – 2,34 3 передача – 1,395 4 передача – 1,0 5 передача – 0,849 Задний ход – 3,51
Карданная передача	Два вала с тремя карданными шарнирами и промежуточной опорой
Задний мост: главная передача	Гипоидная, передаточное число – 4,3 или 4,556 или 5,125
Задний мост: дифференциал	Конический, шестеренчатый

Ходовая часть
Колеса	Дисковые, с неразборным ободом 5½ Jx16H2
Шины	Пневматические, радиальные, бескамерные, размером 185/75R16C
Подвеска: передняя	Независимая, на поперечных рычагах с цилиндрическим пружинами, со стабилизатором поперечной устойчивости
Подвеска: задняя	Две продольные, полуэллиптические рессоры с дополнительными рессорами, со стабилизатором поперечной устойчивости или без него
Амортизаторы	Четыре – газонаполненные, телескопические, двухстороннего действия

Рулевое управление
Рулевой механизм	Интегральный (с ГУР), реечного типа
Насос ГУР	Пластинчатый, двухкратного действия
Рулевая колонка	Регулируемая по углу наклона

Тормозное управление
Рабочая тормозная система	Двухконтурная с гидравлическим приводом и вакуумным усилителем
Тормозные механизмы: передних колес	Дисковые
Тормозные механизмы: задних колес	Барабанные или дисковые
Запасная тормозная система	Каждый контур рабочей тормозной системы
Стояночная тормозная система	С механическим тросовым приводом к тормозным механизмам задних колес

Электрооборудование
Тип электрооборудования	Постоянного тока, однопроводное. Отрицательные выводы источников питания и потребителей соединены с корпусом
Номинальное напряжение, В	12
Генератор: Cummins	5272666
Генератор: Evotech	5122.3771-50 или 32182.3771
Стартер: Cummins	5311304
Стартер: Evotech	11.131.675
Аккумуляторная батарея: Cummins	6СТ-75VL или 6СТ-85VL
Аккумуляторная батарея: Evotech	6СТ-66LR или 6СТ-66VL

Кабина и платформа
Кабина	Металлическая, двухдверная, трехместная (для A21R22, A21R23, A21R32, A21R33 и C41R92) Металлическая, трехдверная, семиместная (для A22R22, A22R23, A22R32, A22R33 и C42R92)
Платформа	Металлическая, с откидным задним и боковыми бортами
Габаритные размеры платформы (внутренние), мм: со стальной платформой:
длина	3090 (для A21R22, A21R23, A22R32, A22R33 и C42R92) 4168 (для A21R32, A21R33 и С41R92) 2339 (для A22R22 и A22R23)
ширина	1978/2078*
высота	400
Габаритные размеры платформы (внутренние), мм: с алюминиевой платформой:
длина	3113 (для A21R22, A21R23, A22R32 и A22R33) 4190 (для A21R32 и A21R33) 2362 (для A22R22 и A22R23)
ширина	2105 (для A21R22, A21R23, A22R32 и A22R33) 1999 (для A21R32, A21R33, A22R22 и A22R23)
высота	388

* Для автомобилей с платформой увеличенного размера.

Кузов
Кузов	Цельнометаллический, полукапотный, имеет пять дверей – две распашные двери кабины, боковую сдвижную и две распашные задние двери салона
Кабина	Трех или семиместная
Трехместная	A31R22,A31R23/A32R22,A32R23
Семиместная	A31R32,A31R33,C45R92 A32R32,A32R33,C46R92
Габаритные размеры (внутренние) грузового салона автофургона, мм:
длина:
трехместного	3031/2400
семиместного	3631/3000
ширина трех и семиместного	1860
высота трех и семиместного	1927
Объем грузового салона фургона, м³:
трехместного	11,5/7,5
семиместного	13,5/9,5

Основные параметры для контроля
Давление воздуха в шинах, кПа (кгс/см²):
A21R22 и A31R23 передних колес задних колес запасного колеса	350+10 (3,6+0,1) 290+10 (3,0+0,1) 350+10 (3,6+0,1)
A21R23 передних колес задних колес запасного колеса	330+10 (3,4+0,1) 300+10 (3,1+0,1) 330+10 (3,4+0,1)
A21R33 передних колес задних колес запасного колеса	330+10 (3,4+0,1) 290+10 (3,0+0,1) 330+10 (3,4+0,1)
A21R32, A22R22, A22R23, A31R22, A31R33 и A32R23 передних колес задних колес запасного колеса	350+10 (3,6+0,1) 280+10 (2,9+0,1) 350+10 (3,6+0,1)
A22R33, A31R32 и A32R22 передних колес задних колес запасного колеса	390+10 (4,0+0,1) 270+10 (2,8+0,1) 390+10 (4,0+0,1)
A32R32, A32R33 и A22R32 передних колес задних колес запасного колеса	420+10 (4,3+0,1) 260+10 (2,7+0,1) 420+10 (4,3+0,1)
A65R22 и A65R23 передних колес задних колес запасного колеса	350+10 (3,6+0,1) 300+10 (3,1+0,1) 350+10 (3,6+0,1)
A65R32 и A62R32 передних колес задних колес запасного колеса	420+10 (4,3+0,1) 330+10 (3,4+0,1) 420+10 (4,3+0,1)
A65R33 и A62R33 передних колес задних колес запасного колеса	370+10 (3,8+0,1) 340+10 (3,5+0,1) 370+10 (3,8+0,1)
C41R92 передних колес задних колес запасного колеса	370+10 (3,8+0,1) 440+10 (4,5+0,1) 440+10 (4,5+0,1)
C42R92 и C46R92 передних колес задних колес запасного колеса	410+10 (4,2+0,1) 410+10 (4,2+0,1) 410+10 (4,2+0,1)
C45R92 передних колес задних колес запасного колеса	350+10 (3,6+0,1) 460+10 (4,7+0,1) 460+10 (4,7+0,1)
Минимальная рекомендуемая рабочая температура охлаждающей жидкости, °С:
Cummins	71
Evotech	80
Максимально допустимая температура охлаждающей жидкости, °С	110
Свободный ход педали сцепления, мм	6,0-8,5
Минимально допустимая толщина фрикционного слоя, мм:
для колодок передних дисковых тормозов	2,0
для колодок задних дисковых тормозов (для авт. с дисковыми тормозами)	2,0
для накладок задних барабанных тормозов (для авт. с барабанными тормозами)	1,0
Уклон, на котором автомобиль с полной нагрузкой должен удерживаться стояночной тормозной системой, не менее, %	16
Установка передних колес (для снаряженного автомобиля):
угол продольного наклона оси поворота колес	+3°±1°
разница углов левого и правого колес	не более 30′
угол развала каждого колеса	0˚22 …+0˚3 (-0˚12'…-0˚7)*
схождение каждого колеса	-0˚4 …+0˚1 (-0˚4'…-0˚1)*
Суммарный люфт в рулевом управлении, не более (методика проверки по ГОСТ Р 51709-2001)	25° (20° для автобусов)
Величина зазора между торцами регулировочного болта и поршня регулятора тормозов на снаряженном автомобиле, мм (для авт. A21R22, A22R22, A21R23 и A22R23)	0,3±0,1
Величина преднатяга нагрузочной пружины регулятора давления тормозов (по точке крепления стойки нагрузочной пружины к кронштейну моста) на снаряженном автомобиле, мм: для авт. A21R32, A22R32, A21R33 и A22R33	3±2
Величина преднатяга нагрузочной пружины регулятора давления тормозов (по точке крепления стойки нагрузочной пружины к кронштейну моста) на снаряженном автомобиле, мм: для авт. A31R22, A32R22, A31R23, A32R23, A31R32, A32R32, A31R33 и A32R33	8±2

* Значения углов для установки оператором сервисного предприятия.

Следующая страница

ГАЗель Next: заправочные объёмы, ГСМ и эксплуатационные жидкости

Полный перечень заправочных объёмов ГАЗель Next: топливо, моторное масло, трансмиссионная жидкость, охлаждающая и тормозная жидкости, жидкость ГУР. Требования к горюче‑смазочным материалам, допуски и рекомендации по замене. Справочная информация для техобслуживания и эксплуатации автомобиля.

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ
2017 г.

Характеристики

Основные размеры, параметры и характеристики автомобиля

Руководство по эксплуатации автомобиля GAZel Next

ГАЗель Next: заправочные объёмы, ГСМ и эксплуатационные жидкости
