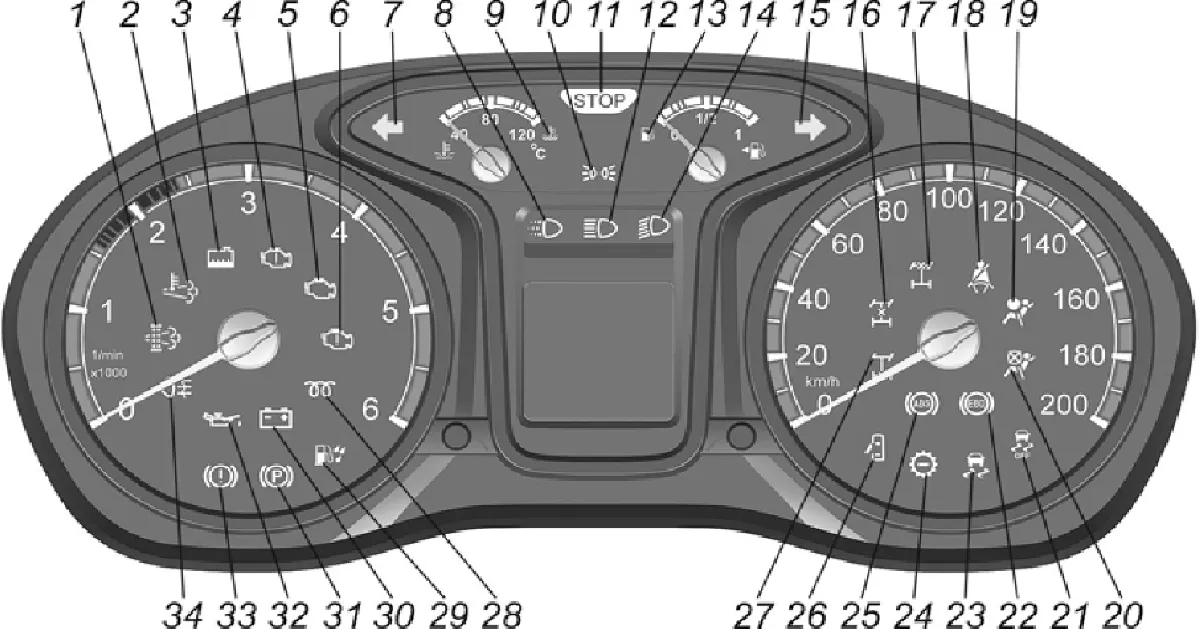

1. Сигнализатор (оранжевый) засорения сажевого
фильтра.
Информирует водителя о состоянии сажевого фильтра.
2. Сигнализатор (оранжевый) высокой температуры
системы выпуска.
Информирует водителя о засоренности сажевого фильтра.
3. Сигнализатор (оранжевый) низкого уровня
охлаждающей жидкости.
При загорании сигнализатора необходимо устранить причину
утечки охлаждающей жидкости и довести уровень в расширительном бачке системы охлаждения двигателя до
нормы.
4. Сигнализатор (красный) критической
неисправности двигателя.
Кратковременно загорается при включении приборов
(зажигания).
При отсутствии неисправностей загорается при
включении приборов (зажигания) и непрерывно горит 2-5
секунд, затем гаснет.
При непрерывном горении информирует водителя о наличии
критической неисправности (перегрев двигателя, падение
давления масла, отказ газ-педали, критическая неисправность
электронного блока) при которой необходимо немедленно
прекратить движение и остановить двигатель.
5. Сигнализатор (оранжевый) MIL.
Кратковременно загорается при включении приборов
(зажигания).
Информирует водителя о неисправностях,
фиксируемых бортовой диагностической системой, имеющих
отношение к выбросам отработавших газов и твердых частиц.
При непрерывном горении сигнализатора необходимо провести
диагностику системы управления двигателем на предприятии
технического обслуживания.
После устранения неисправности сигнализатор продолжает
гореть в течение четырех циклов пуска двигателя, затем гаснет.
6. Сигнализатор (оранжевый) «Внимание» системы
управления двигателем.
При исправной системе управления сигнализатор загорается
после включения приборов (зажигания) и непрерывно горит в
течение 2-5 секунд, затем гаснет.
Это указывает на готовность
системы к пуску двигателя.
При непрерывном горении информирует водителя о наличии не
критической неисправности, при которой водитель может
продолжить движение.
В этом случае требуется диагностика
автомобиля на предприятии технического обслуживания.
7. Сигнализатор (зеленый) включения левых
указателей поворота.
8. Сигнализатор (белый) включения дневных
ходовых огней.
9. Сигнализатор (красный) аварийно высокой
температуры охлаждающей жидкости.
Кратковременно загорается при включении приборов
(зажигания).
При непрерывном горении сигнализатора
необходимо немедленно остановить двигатель (в соответствии с
подразделом «Остановка двигателя»), определить и устранить
причину перегрева.
10. Сигнализатор (зеленый) включения габаритных
огней.
11. Сигнализатор (красный) «STOP».
Загорается одновременно с одним из аварийных сигнализаторов
красного цвета. При загорании указанных сигнализаторов
дальнейшая эксплуатация автомобиля не допускается до
устранения неисправности.
Горение сигнализатора в мигающем режиме и дублирование
периодическим звуковым сигналом указывает на требование
остановки пассажирами
(нажатие кнопки в салоне).
12. Сигнализатор (синий) включения дальнего света
фар.
13. Сигнализатор (оранжевый) минимального резерва
топлива в баке.
Загорается при положении поплавка уровня топлива в районе 8
литров.
14. Сигнализатор (зеленый) включения ближнего света фар.
15. Сигнализатор (зеленый) включения правых
указателей поворота.
16. Сигнализатор (оранжевый) включения
блокировки межосевого дифференциала или
резервный.
17. Сигнализатор (оранжевый) включения
блокировки дифференциала переднего моста или
резервный.
18. Сигнализатор (красный) непристегнутых ремней
безопасности или резервный.
19. Сигнализатор (красный) неисправности подушки
или ремня безопасности или резервный.
20. Сигнализатор (оранжевый) отключения подушки
безопасности пассажира или резервный.
21. Сигнализатор (оранжевый) отключения системы
стабилизации курсовой устойчивости или
резервный.
22. Сигнализатор (красный) неисправности
электронного регулятора тормозных сил или
резервный.
Загорается при включении приборов (зажигания) и гаснет через
несколько секунд.
Непрерывное горение сигнализатора или его загорание в
движении указывает на неисправность регулятора тормозных
сил.
Автомобиль должен быть проверен на предприятии
технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности
не допускается.
23. Сигнализатор (оранжевый) неисправности
системы стабилизации курсовой устойчивости или
резервный.
Загорается при включении приборов (зажигания) и гаснет через
несколько секунд.
Непрерывное горение сигнализатора или его загорание в
движении указывает на неисправность системы курсовой
устойчивости.
Автомобиль должен быть проверен на предприятии
технического обслуживания.
24. Сигнализатор (зеленый) включения пониженной
передачи или резервный.
25. Сигнализатор (оранжевый) неисправности
антиблокировочной системы тормозов или резервный.
Загорается при включении приборов (зажигания) и гаснет через
несколько секунд.
Длительное горение сигнализатора или его загорание в
движении указывает на неисправность антиблокировочной
системы тормозов.
При этом рабочая тормозная система
сохраняет работоспособность.
Автомобиль должен быть проверен на предприятии
технического обслуживания.
26. Сигнализатор (красный) незакрытых дверей и/или
выдвинутой подножки.
Горение сигнализатора в мигающем режиме и дублирование
периодическим звуковым сигналом при движении указывает на
незакрытые передние и/или боковые двери и/или выдвинутую
подножку.
Горение сигнализатора в постоянном режиме и дублирование
постоянным звуковым сигналом указывает на незакрытые задние двери автобуса.
27. Сигнализатор (оранжевый) включения
блокировки дифференциала заднего моста или резервный.
28. Сигнализатор (оранжевый) включения
подогревателя воздуха (для дизельного двигателя).
Загорается при включении приборов.
Пускать двигатель
стартером только после того как сигнализатор погаснет.
29. Сигнализатор (оранжевый) наличия воды в
топливе (для дизельного двигателя).
Кратковременно загорается при включении приборов.
Непрерывное горение сигнализатора указывает на наличие воды
в топливном фильтре.
Необходимо немедленно остановить
двигатель, слить воду из топливного фильтра или обратиться на
предприятие технического обслуживания.
30. Сигнализатор (красный) разряда аккумуляторной
батареи.
Загорается при включении приборов (зажигания) и гаснет после
пуска двигателя.
Загорание сигнализатора при работающем двигателе указывает
на слабое натяжение или обрыв ремня привода навесных
агрегатов двигателя или на неисправность в цепи заряда
батареи.
31. Сигнализатор (красный) включения стояночного
тормоза.
Загорается мигающим светом при включении приборов
(зажигания), если автомобиль заторможен стояночным
тормозом (дублируется кратковременным звуковым сигналом
при движении автомобиля).
32. Сигнализатор (красный) аварийно низкого
давления масла.
Загорается при включении приборов (зажигания) и гаснет после
пуска двигателя (дублируется кратковременным звуковым
сигналом при движении автомобиля).
Загорание сигнализатора при работающем двигателе указывает
на низкое давление масла в системе смазки двигателя, при этом
необходимо немедленно остановить двигатель и проверить
уровень масла в картере, при необходимости, долить.
Если
уровень масла в пределах нормы, следует обратиться на
предприятие технического обслуживания.
33. Сигнализатор (красный) аварийно низкого
уровня тормозной жидкости в бачке главного цилиндра
тормозов.
Загорание сигнализатора свидетельствует о неисправности
тормозной системы.
Автомобиль должен быть немедленно проверен на предприятии
технического обслуживания.
Эксплуатация автомобиля до устранения данной неисправности
не допускается.
34. Сигнализатор (оранжевый) включения заднего
противотуманного света.
ВНИМАНИЕ!
Запрещается эксплуатация автомобиля с постоянно горящими или
мигающими сигнализаторами красного цвета.
В случае невозможности
устранения неисправности на месте допускается движение автомобиля до
предприятия технического обслуживания за исключением случаев
загорания сигнализаторов, запрещающих дальнейшую эксплуатацию.
При несвоевременном обращении на предприятие технического
обслуживания автомобиль может быть снят с гарантийного обслуживания.
Время эксплуатации автомобиля с включенными сигнализаторами
записывается в память блока управления.
