Руководство по эксплуатации автомобиля GAZel Next

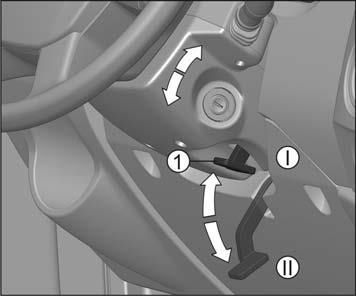

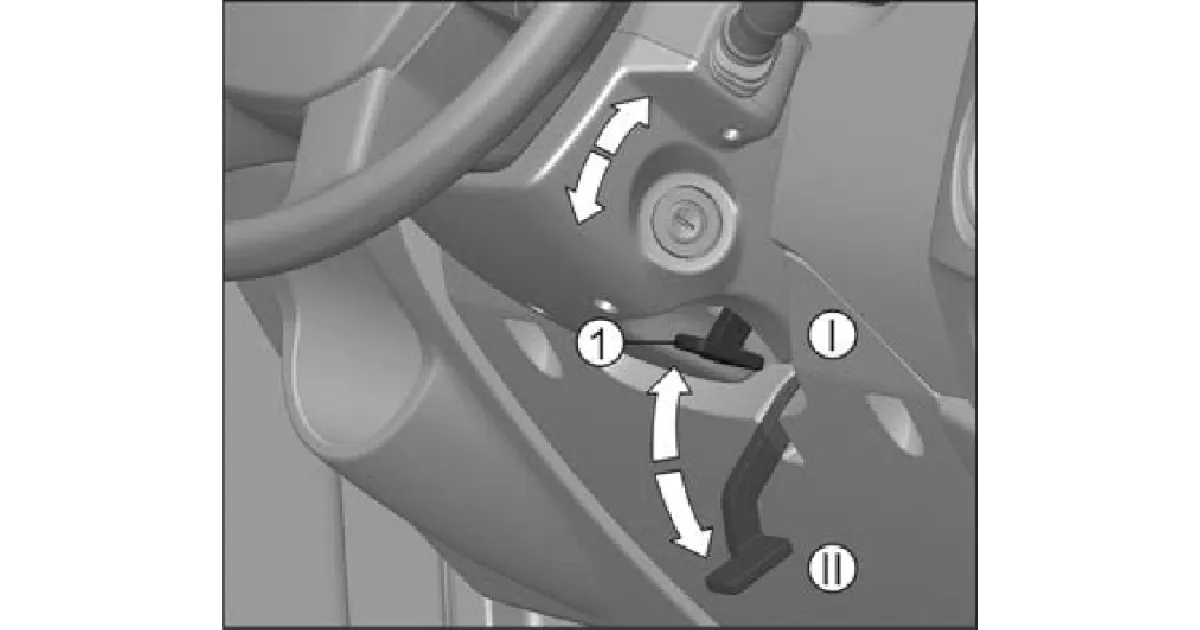

Регулировка положения рулевого колеса

Рулевая колонка регулируется по углу наклона. Для регулировки колонки опустите рычаг 1 механизма фиксации рулевой колонки вниз (положение II), установите рулевое колесо в удобное положение и зафиксируйте колонку, подняв рычаг вверх до упора (в исходное положение I). Регулировку положения рулевого колеса производите после регулировки сиденья водителя. Рулевое колесо установите так, чтобы слегка согнутой рукой можно было свободно достать его верхнюю часть.

Наружные зеркала

• Для регулировки наружных зеркал с электроприводом при включенных приборах и стартере (зажигании) поворотом рукоятки 1 пульта управления выберите правое R или левое L зеркало. Перемещением рукоятки вправо или влево осуществляется регулировка по горизонтали, а вверх или вниз – регулировка по вертикали. При включенных габаритных огнях пульт управления подсвечивается.
• Регулировка наружных зеркал без электропривода осуществляется вручную, воздействием на само зеркало.
• При запотевании/обмерзании наружных зеркал включите их обогрев выключателем, установленным в блоке выключателей на панели приборов (для автомобилей с платформой и автофургонов) или справа от рулевого колеса (для автобусов). Обогрев зеркал выключается повторным нажатием на выключатель.
• Регулировку положения зеркал заднего вида производите после регулировки сиденья водителя.
• Зеркала имеют механизмы складывания, и в случае наезда на препятствие позволяют им отклоняться в сторону удара, тем самым, исключая повреждение зеркал.

Внутреннее зеркало

Внутреннее зеркало заднего вида регулируйте поворотом вокруг шарнира его крепления.

Прикуриватель

Для пользования прикуривателем, утопите его до фиксированного положения. После нагрева спирали он вернется в исходное положение готовым к применению.

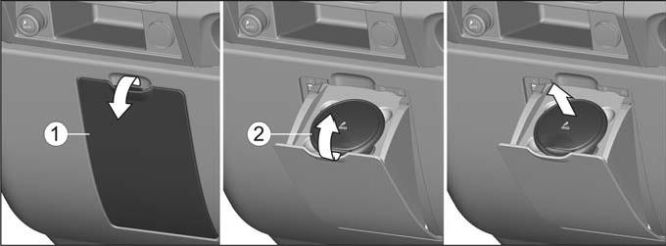

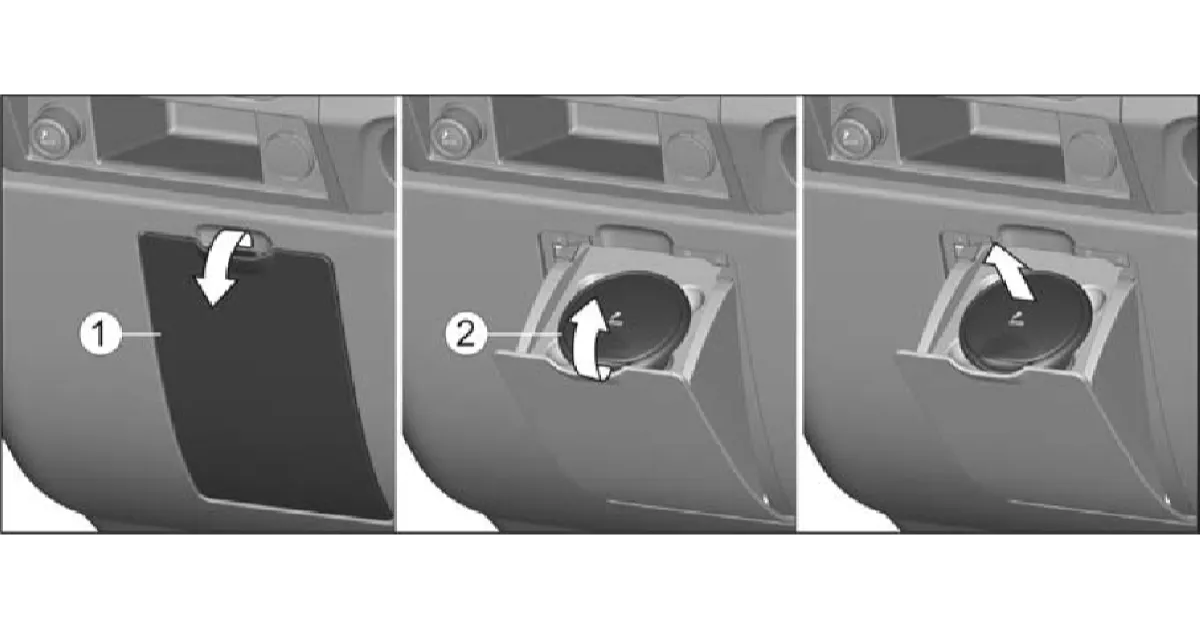

Пепельница

Пепельница расположена в кармане для мелких вещей на панели приборов. Чтобы воспользоваться пепельницей откройте крышку 1 кармана, а затем крышку 2 пепельницы как показано на рисунке. Для очистки контейнера пепельницы потяните его вверх за наружный край корпуса пепельницы.

Розетки

• Чтобы воспользоваться розеткой, откройте крышку, закрывающую гнездо розетки, как показано на рисунке.
• Розетка предназначена для подключения внешних потребителей (вилка переносной лампы, зарядное устройство и др.).
• Длительное использование электрических устройств при выключенном двигателе может стать причиной разряда аккумуляторной батареи и сделать невозможным последующий пуск двигателя.
• На автомобилях с двумя рядами сидений устанавливается дополнительная розетка на обивке левой средней стойки боковины.
• В пассажирском салоне автобусов могут устанавливаться четыре розетки: две USB-розетки 5В на левой боковине и две розетки 12В на правой боковине (перед сиденьем у сдвижной двери и за задним сиденьем).

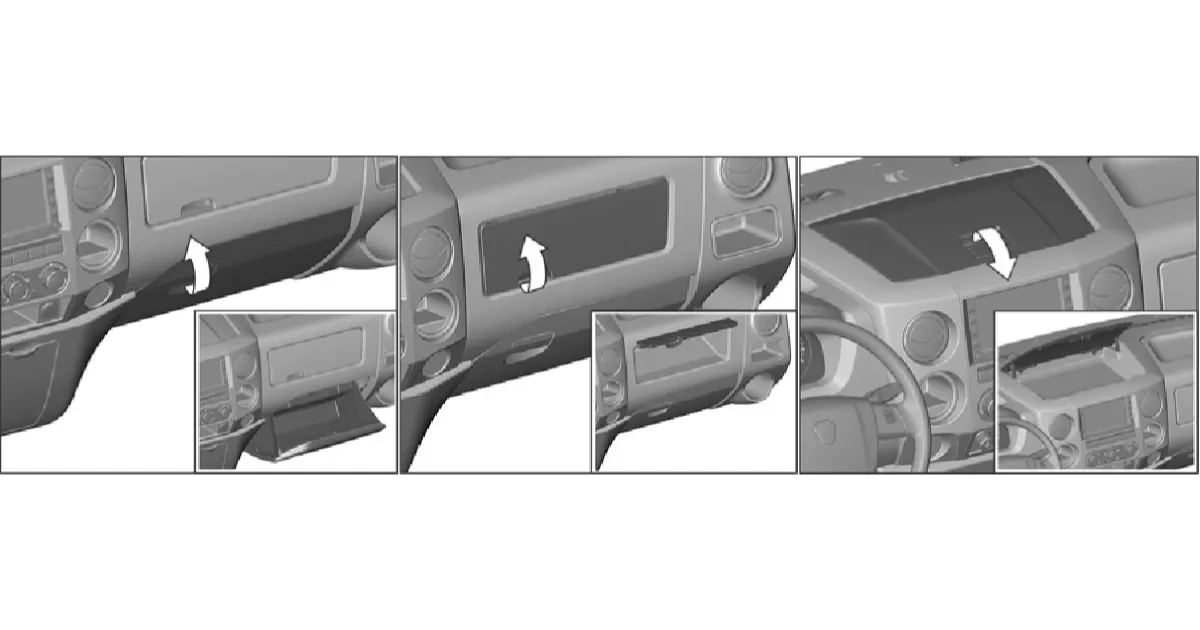

Вещевые ящики

Верхний вещевой ящик

• Вещевой ящик открывается рукояткой, как показано стрелкой.
• На отдельных комплектациях автомобиля, крышка вещевого ящика может не устанавливаться.

Нижний вещевой ящик

Вещевой ящик открывается рукояткой, как показано стрелкой.

Карман для документов

• Крышка кармана для документов открывается рукояткой, как показано стрелкой.
• При захлопывании крышки не давите на рукоятку.

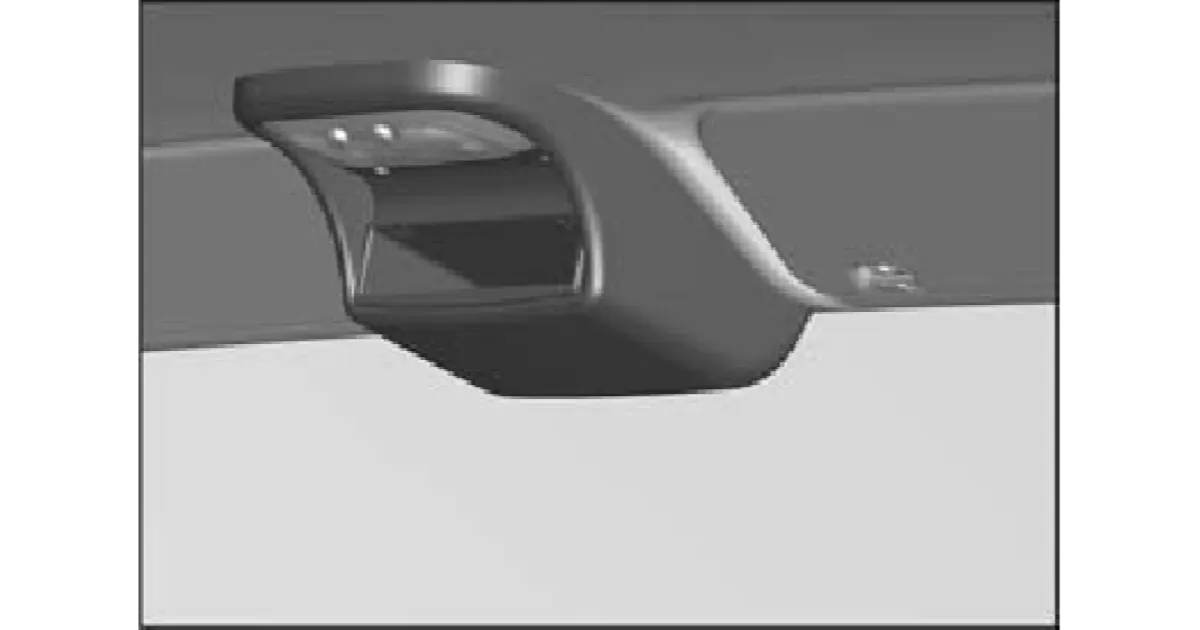

Потолочная консоль

В потолочную консоль имеется возможность установить радиооборудование 1 DIN или тахограф.

Тахограф

• Для контроля за режимами движения, труда и отдыха водителей на автомобиле предусмотрена установка тахографа.
• Тахограф устанавливается в отсек потолочной консоли.
• В случае установки тахографа на предприятии изготовителе к автомобилю прикладываются Руководство по эксплуатации тахографа, его паспорт и демонтажные вилки.

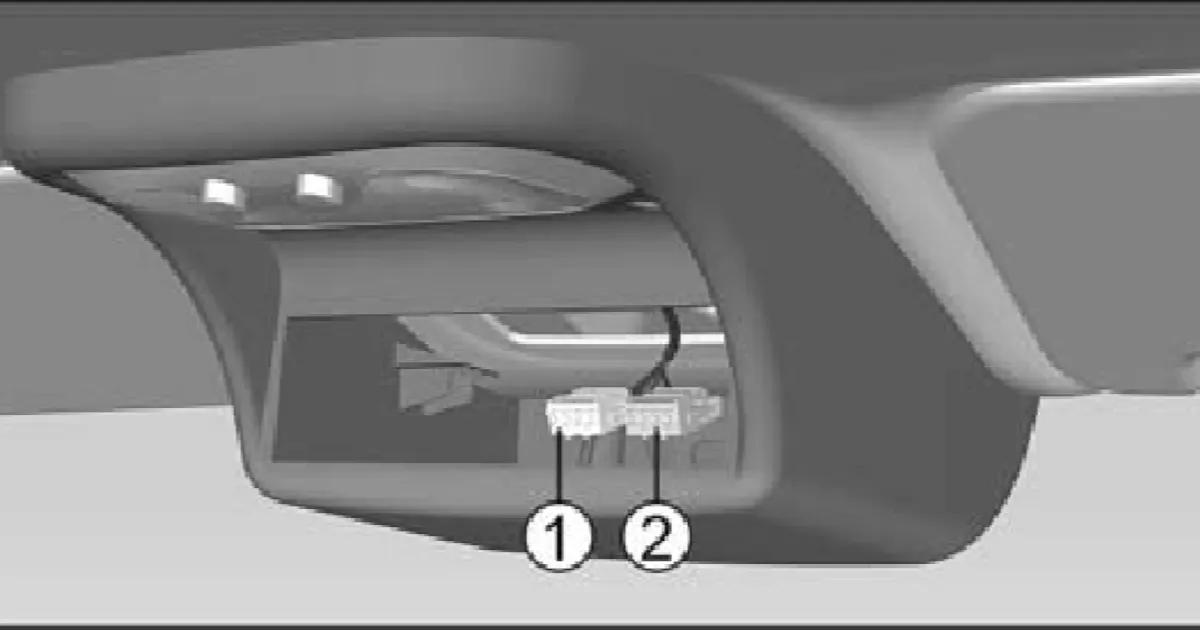

• В случае отсутствия установки тахографа на предприятии изготовителе для подключения тахографа к электрической цепи автомобиля имеются два электрических разъема: 1 (белого цвета) и 2 (желтого цвета), расположенные внутри отсека потолочной консоли.
• Все работы по вводу в эксплуатацию тахографа, его установке и техническому обслуживанию осуществляются специализированными сервисными центрами (мастерскими). Сведения об указанных мастерских, а также иную информацию, касающуюся использования тахографов, Вы можете узнать в сети Интернет на сайте ФБУ «Росавтотранс».
• Подключение дополнительного оборудования (в т.ч. аппаратуры спутниковой навигации ГЛОНАСС или ГЛОНАСС/GPS) к бортовой сети автомобиля разрешается производить следующим образом:
  • 1. Питание от цепи вывода «15» выключателя приборов брать с места установки резервного предохранителя №8 левого ряда предохранителей в блоке реле и предохранителей панели приборов, установив предохранитель необходимого номинала. Максимальный ток нагрузки 10А.
  • 2. Питание +12В АКБ брать с места установки резервного предохранителя №11 левого ряда предохранителей в блоке реле и предохранителей панели приборов, установив предохранитель необходимого номинала. Максимальный ток нагрузки 15А.
• Допускается также питание +12В АКБ брать с общей шины силового блока предохранителей в подкапотном пространстве с установкой дополнительного предохранителя в непосредственной близости от места подключения к блоку.

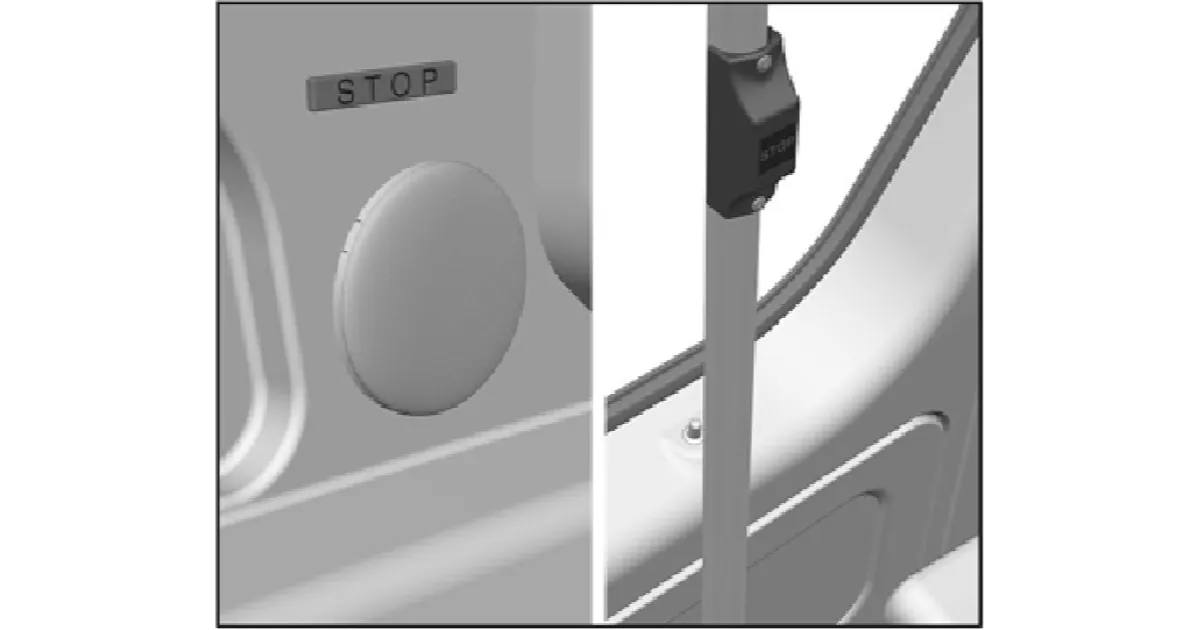

Связь с водителем

• Автобус оснащается системой требования остановки, состоящей из светового табло «STOP» и специальной кнопки, расположенной на трубе поручня напротив сдвижной двери, для обеспечения требования пассажиров в салоне об остановке автобуса.
• При нажатии на кнопку подается кратковременный звуковой сигнал водителю и загорается световое табло «STOP» в передней части автобуса.
• Световое табло продолжает гореть до открытия двери на остановке.

Аудиооборудование

• В зависимости от комплектации автомобиль может оснащаться аудиооборудованием в следующем составе:
• Головное устройство 1DIN или 2DIN, встроенное в панель приборов. Руководство по эксплуатации головного устройства 1DIN или 2DIN прикладывается к автомобилю.

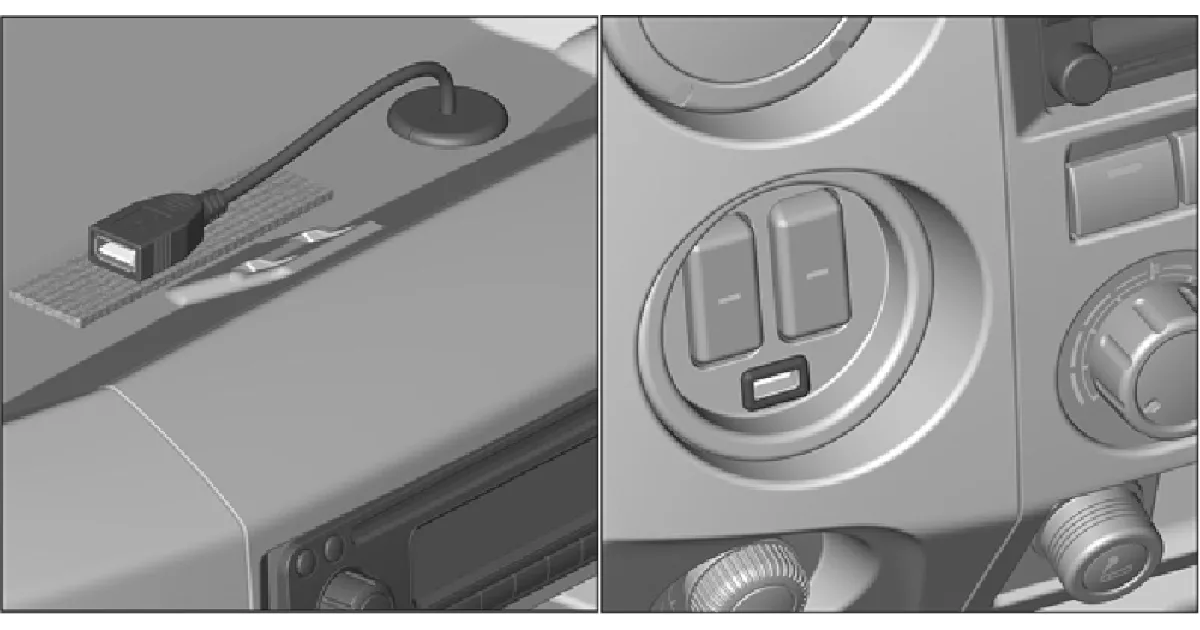

• – USB разъем головного устройства 1DIN расположен в кармане для документов,
• – USB разъем головного устройства 2DIN – во вставке панели приборов центральной.
