Руководство по эксплуатации автомобиля GAZel Next

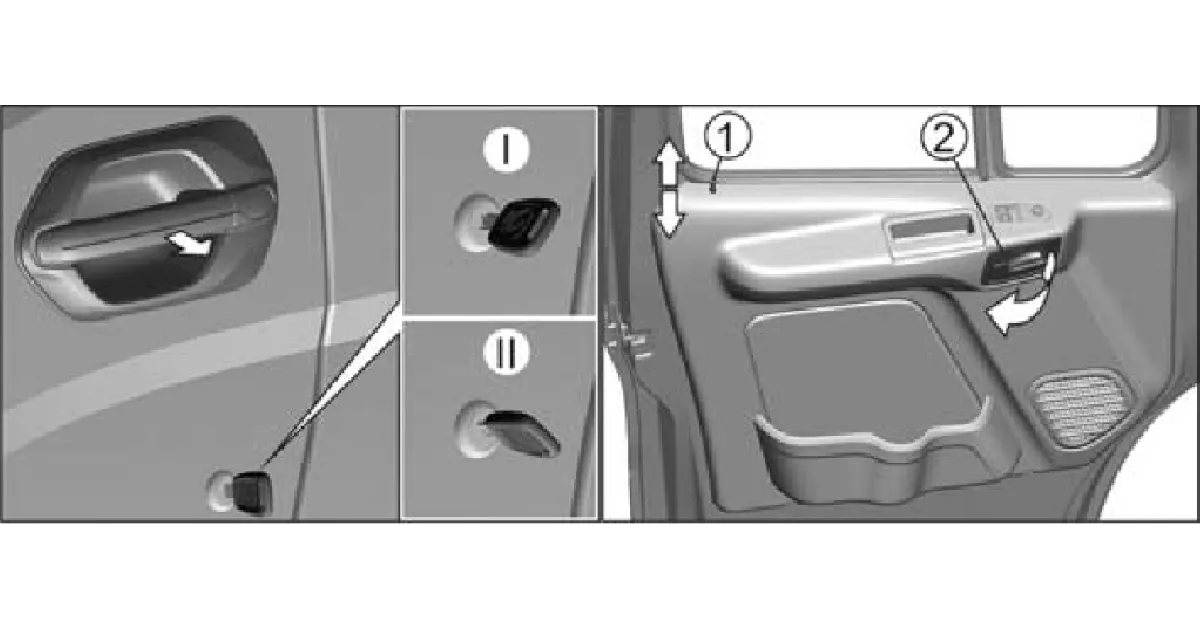

Рис.3. Отпирание и запирание замков двери водителя
Отпирание и запирание замков двери водителя
- Дверь водителя снабжена выключателем замка, позволяющим блокирование/разблокирование замка снаружи автомобиля.
- Отпирание:
- вставьте ключ в скважину выключателя замка и поверните его вправо до упора (положение I).
- верните ключ в исходное положение и выньте его.
- откройте дверь, потянув ручку на себя.
- Запирание:
- закройте дверь и, вставив ключ в скважину выключателя замка, поверните его влево до упора (положение II).
- верните ключ в исходное положение и выньте его.
Для открывания заблокированной двери изнутри, потяните два раза ручку 2 на себя: первый раз – для разблокирования замка (кнопка 1 поднимется), второй – для открывания двери. Механизм блокировки замка двери водителя исключает возможность блокировки замка при открытой двери.
Рис.22. Блок управления электроприводом стеклоподъемников и наружных зеркал
Стеклоподъемники
- Управление электрическими стеклоподъемниками осуществляется с помощью переключателей, расположенных на поручне подлокотников дверей. Расположение переключателей на двери водителя (левый/правый) соответствует расположению дверей автомобиля.
- Стеклоподъемники работают только при включенных приборах (зажигании).
- Для подъема или опускания стекла нажмите соответственно вверх или вниз переключатель и удерживайте его, пока стекло не займет желаемое положение.
- При включенных приборах символы органов управления стеклоподъемниками подсвечиваются.
Боковая сдвижная дверь
Цельнометаллический кузов имеет также боковую сдвижную дверь с правой стороны и двойную заднюю дверь. Пользование замками боковой сдвижной и правой задней двери аналогично указанному для замка двери водителя, только отпирание замков происходит при повороте ключа влево, а запирание – при повороте ключа вправо. Для открывания боковой сдвижной двери снаружи потяните ручку на себя и сдвиньте дверь назад. Для закрывания боковой сдвижной двери снаружи потяните за ручку по ходу движения автомобиля и сдвиньте дверь. Для открывания боковой сдвижной двери изнутри потяните ручку против хода движения и сдвиньте дверь назад. Этой же ручкой пользуйтесь и при закрывании двери изнутри. Для удобства посадки-высадки пассажиров, на автобусе установлена выдвижная подножка. Подножка выдвигается автоматически в начале открываниябоковой сдвижной двери, убирается после ее закрытия.

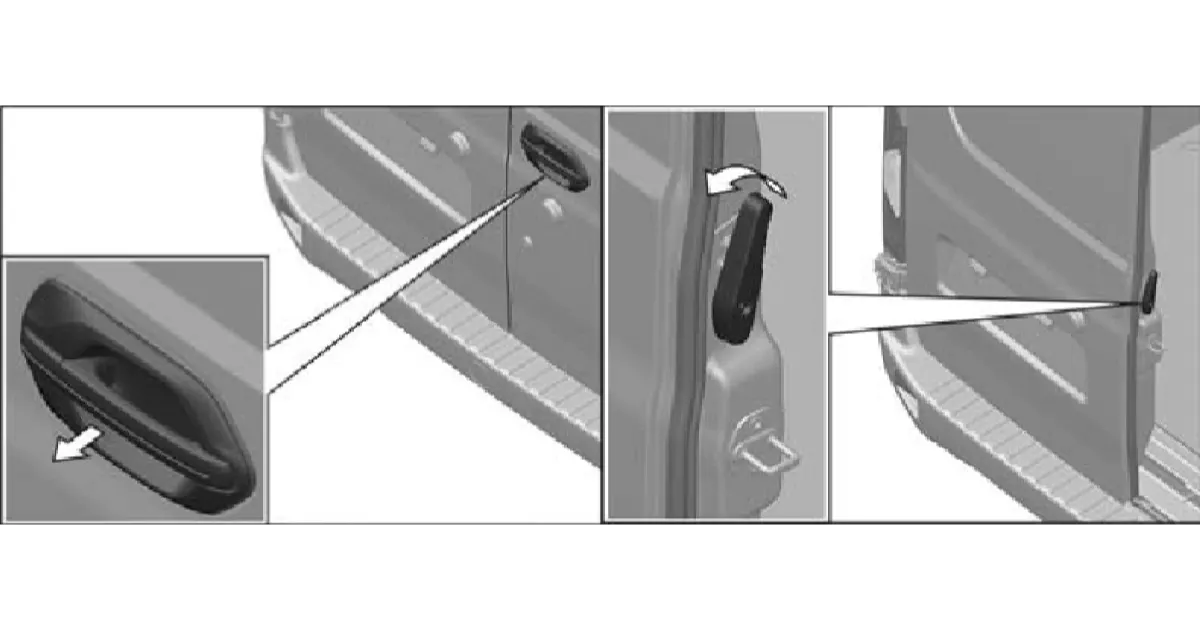

Рис.4. Открывание задней правой двери снаружи/изнутри
Открывание задней правой двери снаружи/изнутри
Для открывания задней правой двери снаружи/изнутри потяните на себя соответственно наружную или внутреннюю ручку правой двери. Для открывания левой двери потяните против часовой стрелки ручку на торце двери и откройте дверь. Закрывать следует сначала левую дверь, затем правую. В вариантном исполнении боковая сдвижная и задняя дверь грузового салона могут быть заблокированы/разблокированы кнопкой
на панели приборов. При заблокированных замках боковой сдвижной и задней двери и при включенных приборах (зажигании) индикатор в кнопке горит. Блокировка/разблокировка с кнопки не работает при открытых боковой сдвижной и задней двери.

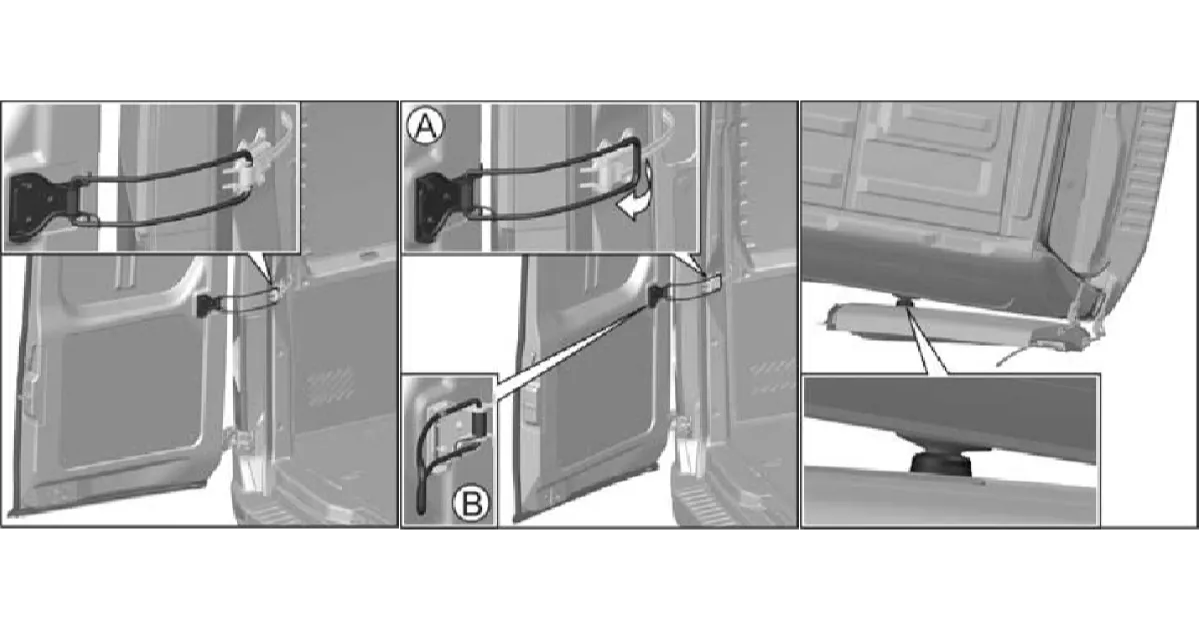

Рис.5. Особенности открывания задних дверей
Особенности открывания задних дверей
- Задние двери открываются на 270° с фиксацией ограничителями при открывании на 90° (на автобусах ограничители не устанавливаются, задние двери открываются на 180° без фиксации при открывании на 90°). Для фиксации правой или левой задней двери на 90° откройте дверь и убедитесь, что рычаг ограничителя находится в зацеплении со стопором как показано на рисунке.
- Для фиксации правой или левой задней двери на 270° откройте дверь на угол меньше 90° и убедитесь, что рычаг ограничителя не находится в зацеплении со стопором (положение А), отведите рычаг ограничителя в направлении стрелки как показано на рисунке и откройте дверь. При необходимости ограничитель можно отключить (не рекомендуется!), зафиксировав рычаг в пружинном фиксаторе (положение В). Для включения ограничителя потяните рычаг на себя и введите его в зацепление со стопором.
- Фиксация при максимальном открывании двери (~270°) осуществляется автоматически при помощи магнитного фиксатора. Для расфиксации потяните дверь в сторону закрывания (на себя).
Центральная система запирания дверей
- Центральный замок работает только при наличии электропитания (заряженной батареи).
- Центральный замок позволяет одновременное блокирование (запирание) и разблокирование (отпирание) двери водителя и пассажирских дверей.
- ЗАПИРАНИЕ.
- Снаружи:
- Закройте двери и поверните ключ в замке водительской двери влево до упора.
- Верните ключ в исходное положение и выньте его.
- Изнутри:
- На закрытых дверях нажмите вниз кнопку блокировки на водительской двери
- Кнопки блокировки опустятся на двери водителя и пассажирских дверях.
- ОТПИРАНИЕ.
- Снаружи:
- Поверните ключ в замке водительской двери вправо до упора.
- Верните ключ в исходное положение ивыньте его.
- Изнутри:
- Потяните на себя внутреннюю ручку водительской двери один раз.
- Кнопки блокировки поднимутся на двери водителя и пассажирских дверях, замки указанных дверей будут разблокированы.
- Для открывания двери потяните на себя внутреннюю ручку еще раз.
