Руководство по эксплуатации автомобиля GAZel Next

Выключатели на панели приборов

Выключатели имеют контрольные сигнализаторы включенного состояния.

Модуль управления светом

Центральный переключатель света

• Переключатель имеет три фиксированных положения:
  • 0 – наружное освещение выключено;
  • I – включены габаритные огни, освещение комбинации приборов, заднего номерного знака и некоторых органов управления электрооборудованием;
  • II – дополнительно включены ближний или дальний свет, в зависимости от положения (соответственно 3 или 4) рычага подрулевого переключателя указателей поворота и света фар.
• Дневные ходовые огни включаются автоматически при включении приборов и стартера (зажигания), если центральный переключатель света находится в положении 0. При переводе переключателя в положение I или II дневные ходовые огни выключаются.
• На автомобилях с цельнометаллическим кузовом дневные ходовые огни выключаются при включении стояночного тормоза.

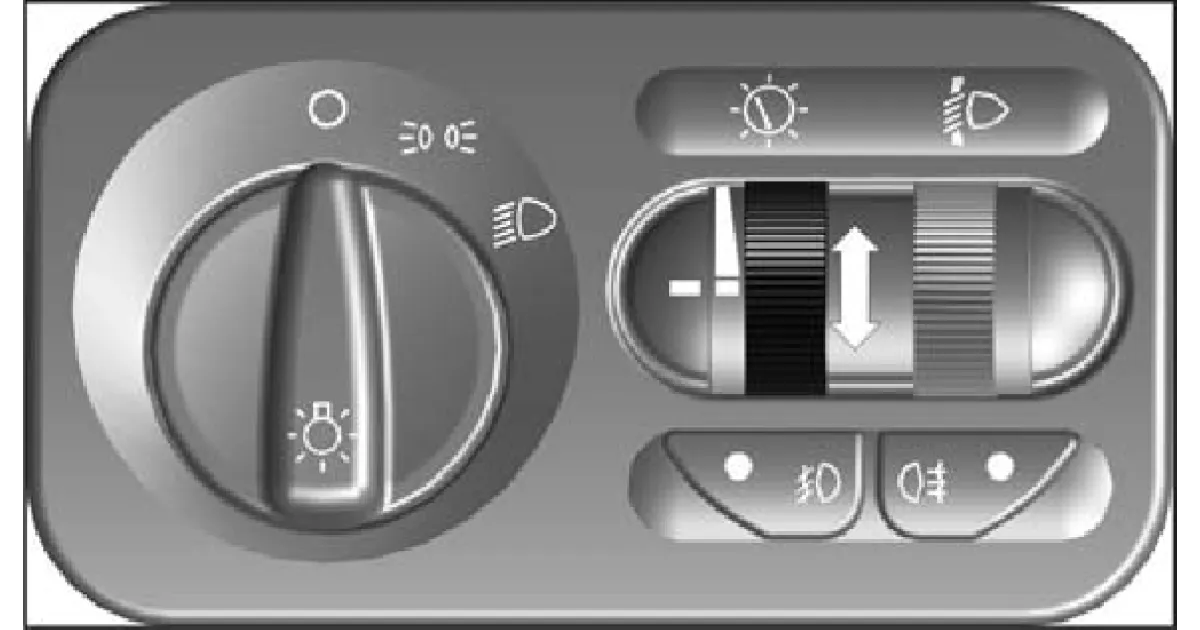

Регулятор освещенности приборов

Поворотом регулятора вверх или вниз выбирается яркость освещения приборов, выключателей, пульта управления отоплением.

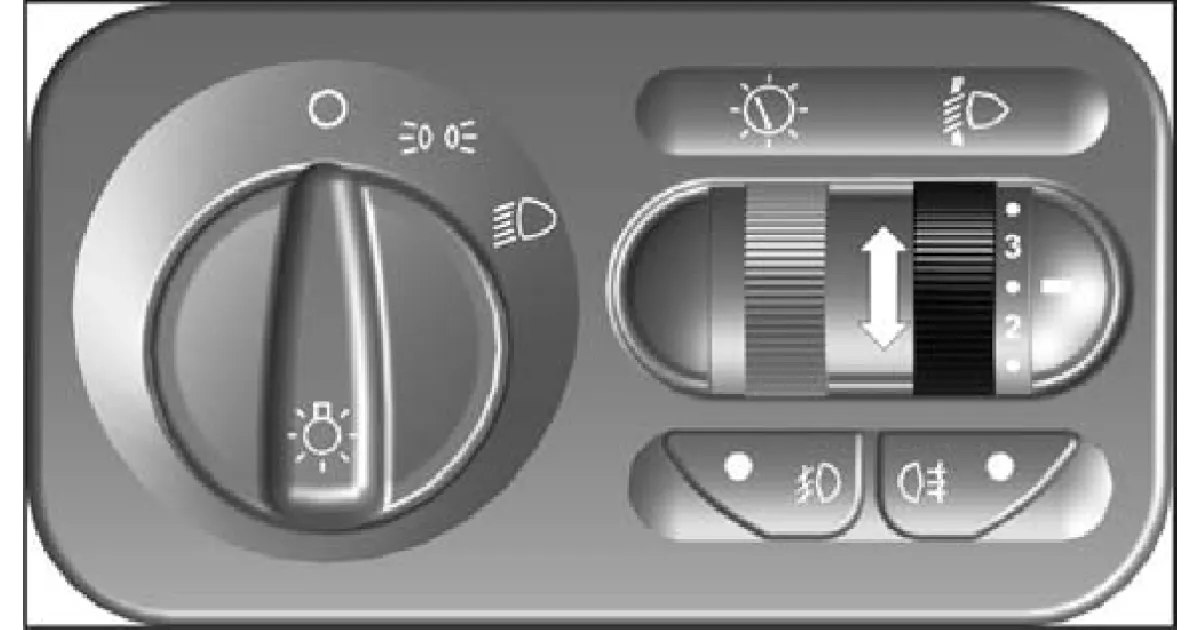

Регулятор корректора фар

• Позволяет при включенном ближнем свете фар корректировать угол наклона пучка света в зависимости от загрузки автомобиля:
  • 0 – только водитель;
  • 1 – полностью груженый автомобиль;
  • 2 и 3 – не задействованы.

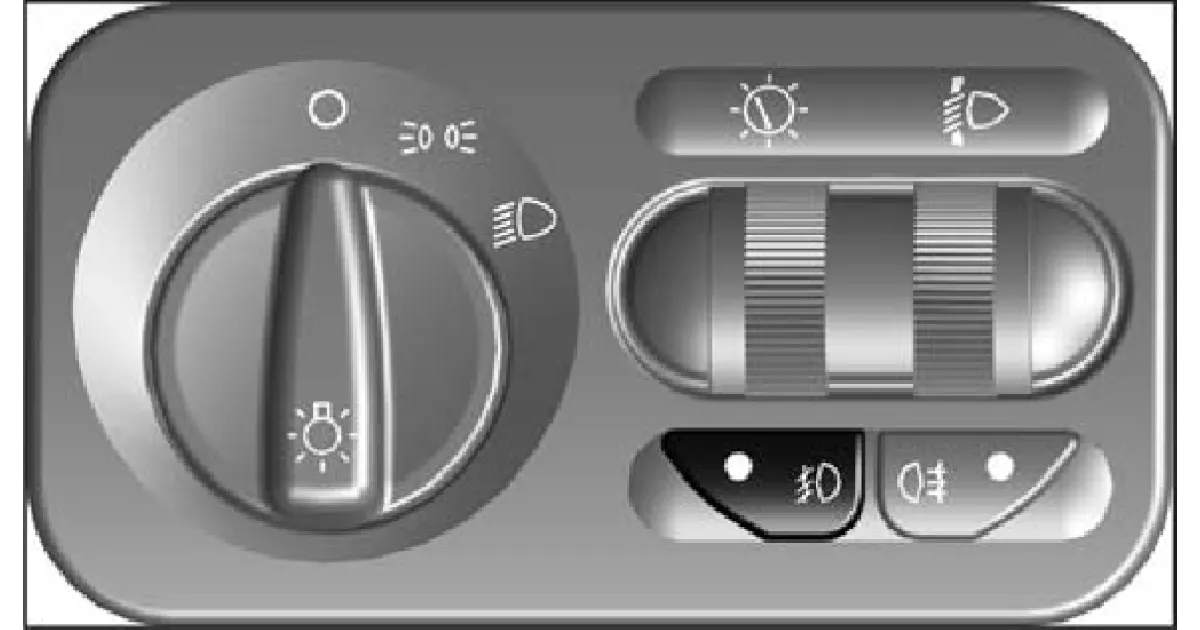

Выключатель передних противотуманных фар

• Включение передних противотуманных фар происходит при нажатии на клавишу выключателя при включенных габаритных огнях. При этом в клавише загорается контрольный индикатор включенного состояния передних противотуманных фар.
• Выключение происходит при:
  • повторном нажатии на клавишу выключателя;
  • переключении ключа в выключателе приборов и стартера (зажигания) в положение «0».
  • переводе центрального переключателя света в положение «0».

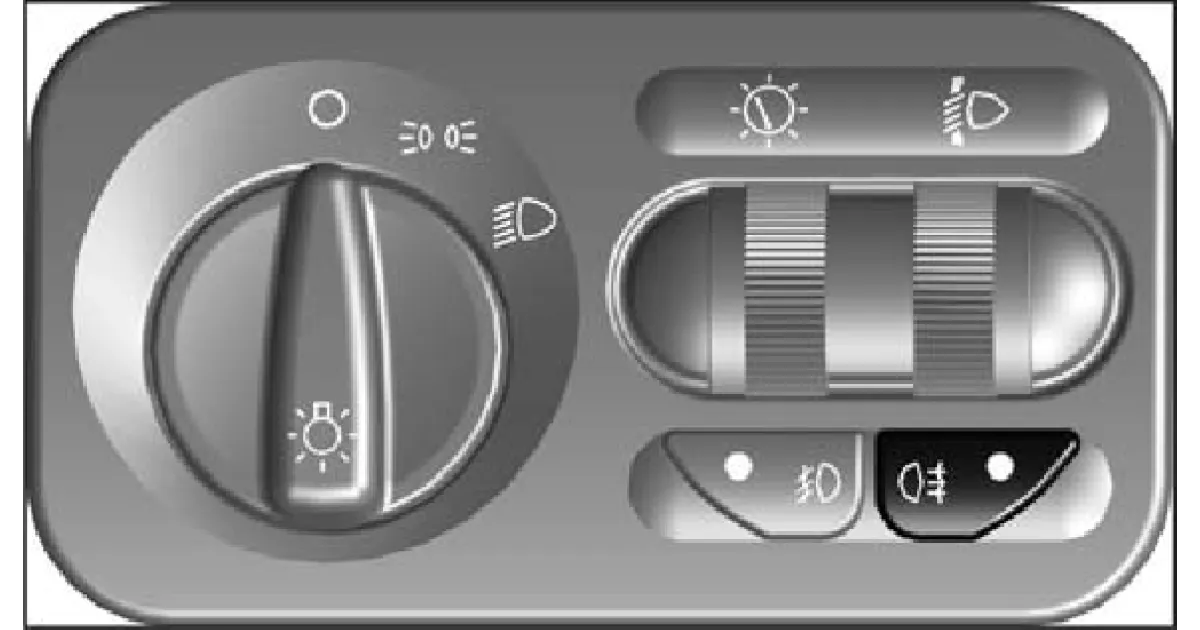

Выключатель задних противотуманных фонарей

• Включение задних противотуманных фонарей происходит при нажатии на клавишу выключателя, если включены ближний, дальний свет фар или передние противотуманные фары. При этом в клавише загорается контрольный индикатор, а на комбинации приборов сигнализатор включенного состояния задних противотуманных фонарей.
• Выключение задних противотуманных фонарей происходит при:
  • повторном нажатии на клавишу выключателя;
  • переключении ключа в выключателе приборов и стартера (зажигания) в положение «0»;
  • выключении ближнего/дальнего света фар и передних противотуманных фар.

Подрулевые переключатели

Рычаг переключателя указателей поворота и света фар

• Указатели поворота работают только при включенных приборах и стартере (зажигании). Для включения указателей поворота: правых – рычаг вверх, левых – рычаг вниз.
• Положения рычага:
  • 1. Положение кратковременного включения указателей поворoта. Переместите рычаг вверх или вниз на величину собственного cвободного хода (до ощущения лёгкого упругого сопротивления рычага). Сигнализация будет работать пока вы держите рычаг.
  • 2. Фиксированные положения указателей поворота. По завершении поворота рычаг автоматически вернётся в исходное положение. Мигание сигнализатора на комбинации приборов с удвоенной частотой указывает на неисправность лампы указателя поворота.
  • 3. Ближний свет. Среднее фиксированное положение рычага, если ручка центрального переключателя света находится в положении II и выключатель приборов и стартера (зажигания) находится в положении I.
  • 4. Дальний свет. Переместите рычаг от рулевого колеса в фиксированное положение.
  • 5. Кратковременная сигнализация дальним светом фар. Потяните рычаг к рулевому колесу. После отпускания рычаг вернётся в среднее положение.
  • 6. Кнопка включения функции «Круиз-контроль». При однократном нажатии на кнопку вдоль оси включается функция «Круиз-контроль». При повторном нажатии кнопки, скорость автомобиля незначительно уменьшается с каждым ее нажатием, до достижения автомобилем скорости примерно 50 км/час.
• Функция «Круиз-контроль» начинает работать при скорости автомобиля более 48 км/ч. Для включения функции необходимо кратковременно нажать кнопку «Круиз-контроль» и отпустить газ-педаль. При этом система запоминает текущую скорость автомобиля и поддерживает ее до нажатия любой из педалей управления автомобилем (газ-педали, тормоза, сцепления). При нажатии любой из педалей управления автомобилем, функция «Круиз-контроль» выключается.

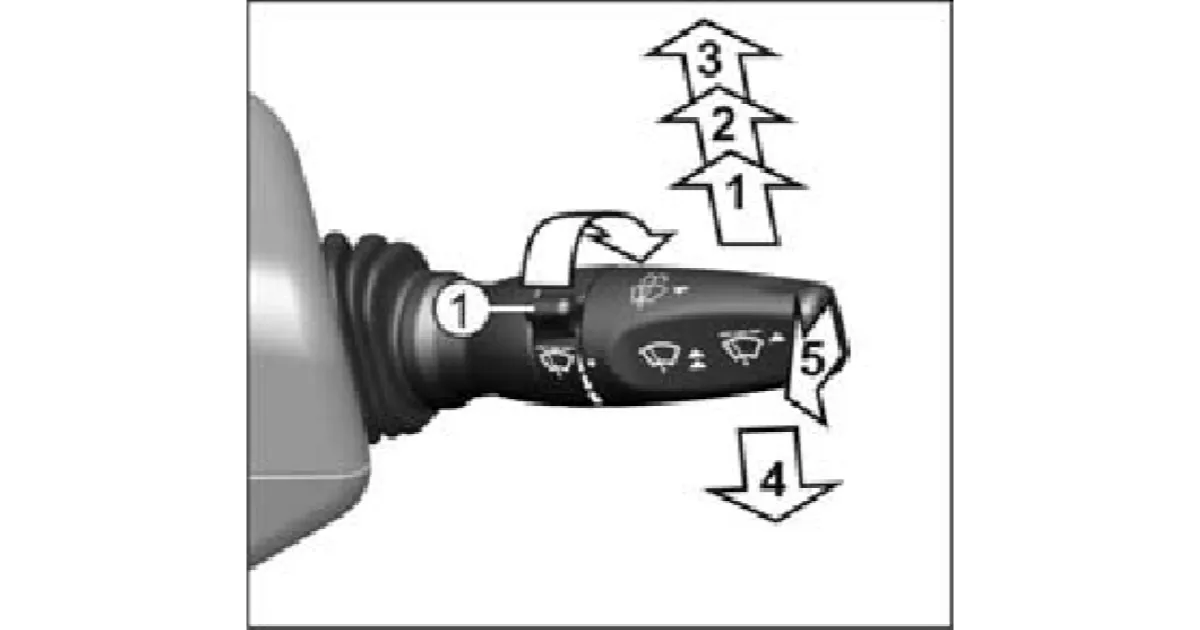

Переключатель стеклоочистителя и стеклоомывателя с регулятором паузы

• Стеклоочиститель и стеклоомыватель работают только при включенных приборах и стартере (зажигании).
• В морозную погоду, прежде чем включить стеклоочиститель, убедитесь, что щётки не подмёрзли к ветровому стеклу.
• Положения рычага (вариант 1):
  • 1. Очистка ветрового стекла одним рабочим ходом щёток. Переместите рычаг вверх только на величину его свободного хода (до ощущения лёгкого упругого сопротивления рычага). Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивании ветрового стекла встречным автомобилем.
  • 2. Малая скорость стеклоочистителя.
  • 3. Большая скорость стеклоочистителя.
  • 4. Прерывистая работа стеклоочистителя. Щётки стеклоочистителя совершают один рабочий ход в интервале от 2с до 12с в зависимости от положения регулятора паузы 1, которое выбирается поворотом регулятора в направлении стрелки, как показано на рисунке.
  • 5. Включение стеклоомывателя. Включается перемещением рычага вперёд, вдоль рулевой колонки из любого положения, положение не фиксируемое.

• Положения рычага (вариант 2):
  • 1. Прерывистая работа стеклоочистителя. Щётки стеклоочистителя совершают один рабочий ход в интервале от 2с до 12с в зависимости от положения регулятора паузы 1, которое выбирается поворотом регулятора в направлении стрелки, как показано на рисунке.
  • 2. Малая скорость стеклоочистителя.
  • 3. Большая скорость стеклоочистителя.
  • 4. Очистка ветрового стекла одним рабочим ходом щёток. Переместите рычаг вниз только на величину его свободного хода (до ощущения лёгкого упругого сопротивления рычага). Стеклоочиститель будет работать пока вы держите рычаг. Рекомендуется пользоваться при слабом дожде или забрызгивании ветрового стекла встречным автомобилем.
  • 5. Включение стеклоомывателя. Включается перемещением рычага вперёд, вдоль рулевой колонки из любого положения, положение не фиксируемое.

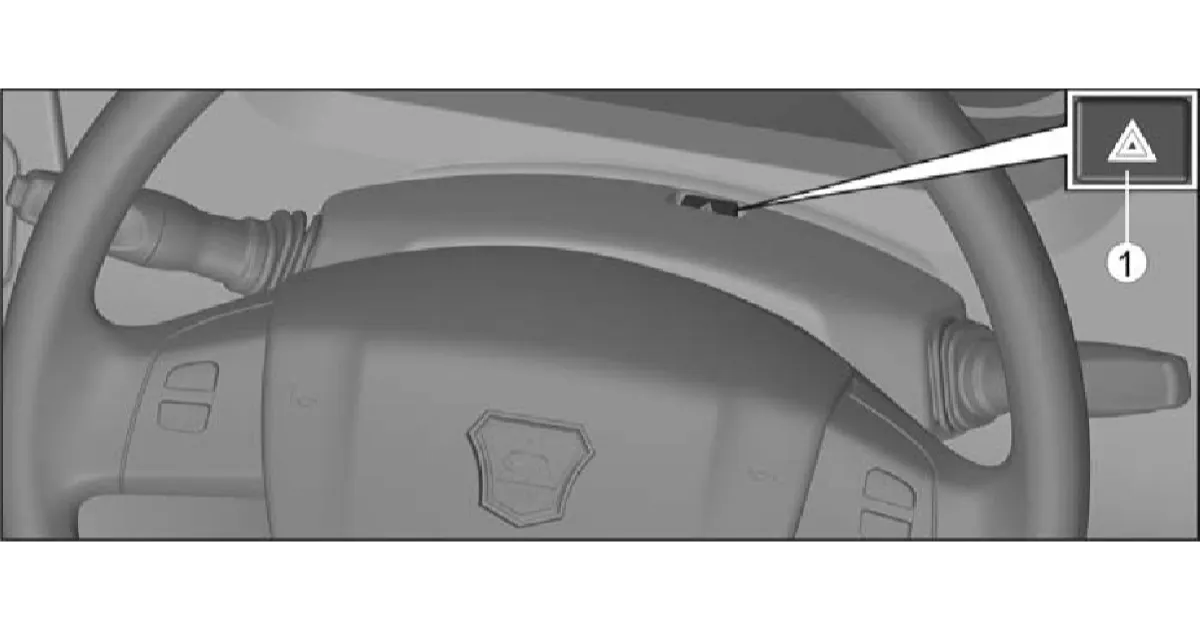

Выключатель аварийной сигнализации

• Выключатель 1 расположен в окне верхнего кожуха рулевой колонки.
• При нажатии на кнопку выключателя одновременно горят в мигающем режиме все указатели поворота.
• Аварийную световую сигнализацию необходимо включать при вынужденной остановке автомобиля на проезжей части дороги и для оповещения других участников дорожного движения об опасности, создаваемой вашим автомобилем.
• Аварийная сигнализация работает как при включенных, так и при выключенных приборах и стартере (зажигании).

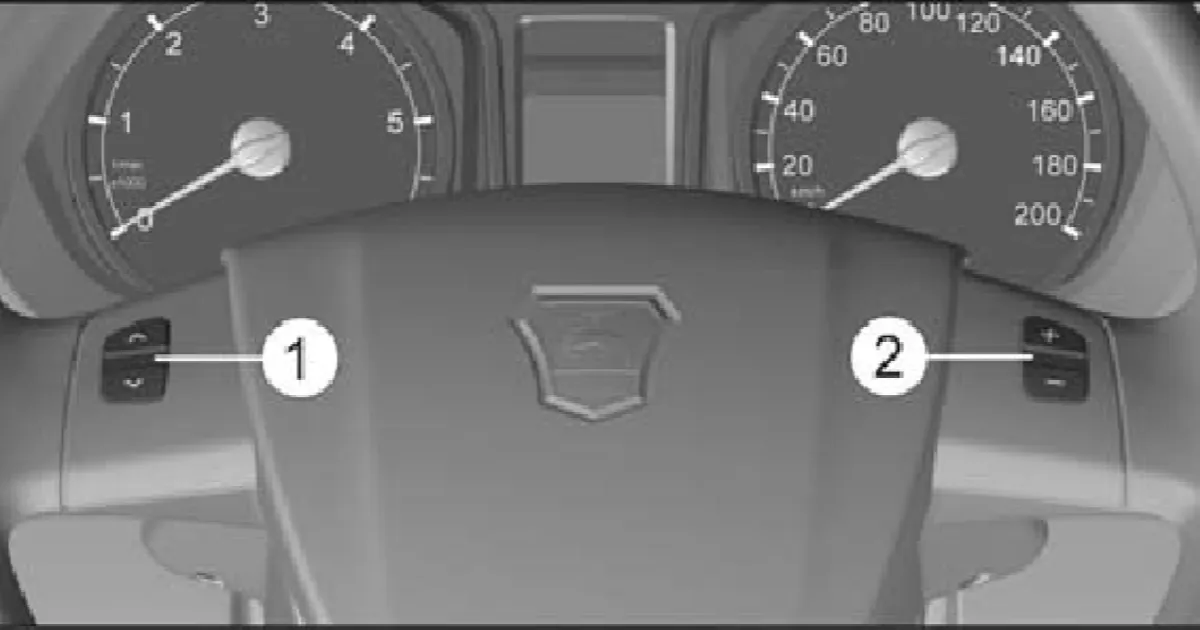

Дублирующие кнопки управления головным устройством

• Дублирующие кнопки управления головным устройством 1DIN или 2DIN на рулевом колесе:
• 1. Кнопки выбора радиостанции в активированном диапазоне частот или выбора трека.
• 2. Кнопки регулировки уровня громкости.
• – Громкоговорители: расположены в дверях.
• – Антенна штыревая, на панели крыши.
