Руководство по эксплуатации автомобиля GAZel Next
Блок силовых предохранителей в моторном отделении
- Блок расположен под капотом, справа на щитке передка.
- Для доступа к предохранителям прижмите две пластмассовые защелки по бокам крышки и снимите крышку.
- Извлеките перегоревший предохранитель, проверьте защищаемую цепь и установите новый предохранитель с тем же номиналом (запасные предохранители расположены в крышке блока предохранителей).
- После замены пластинчатого предохранителя, затяните гайку крепления моментом 5,5-7,8 Н/м.

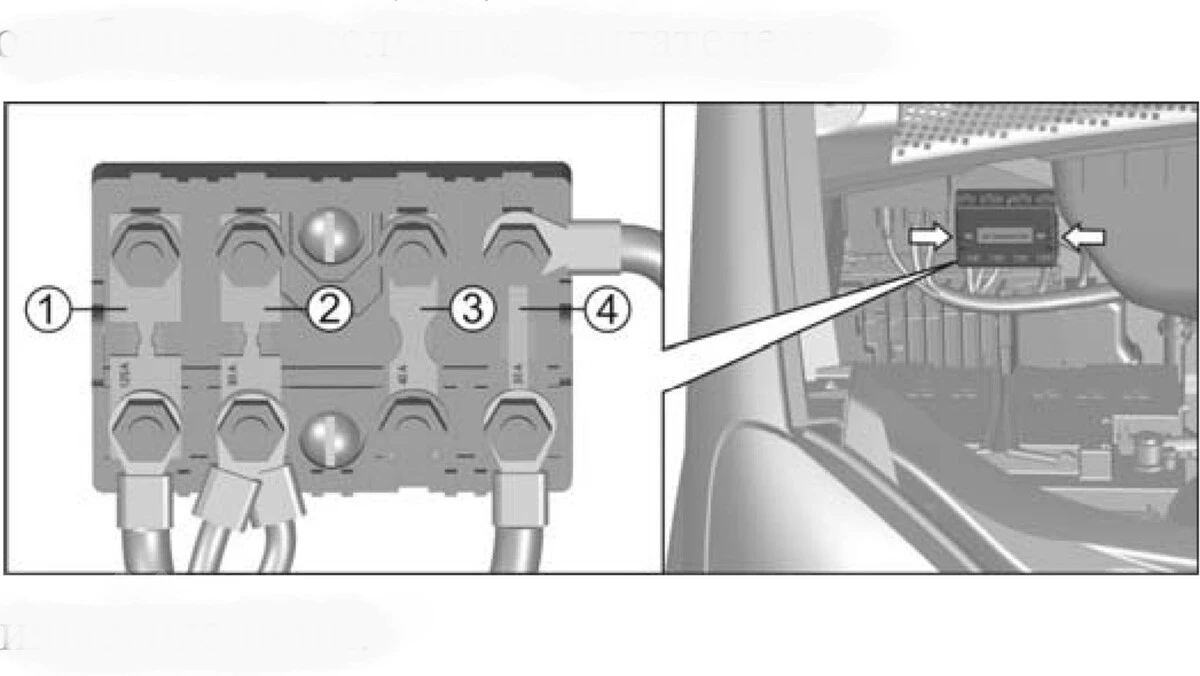

Рис.73. Блок силовых предохранителей в моторном отделении в автомобиле с дизельным двигателем
| № Предохранителя (сила тока, А) | Защищаемые цепи |
|---|---|
| 1 (125А) | Предпусковой подогреватель воздуха |
| 2 (90А) | Общая плюсовая цепь автомобиля |
| 3 (40А) | Резерв |
| 4 (30A) | Система управления двигателем |

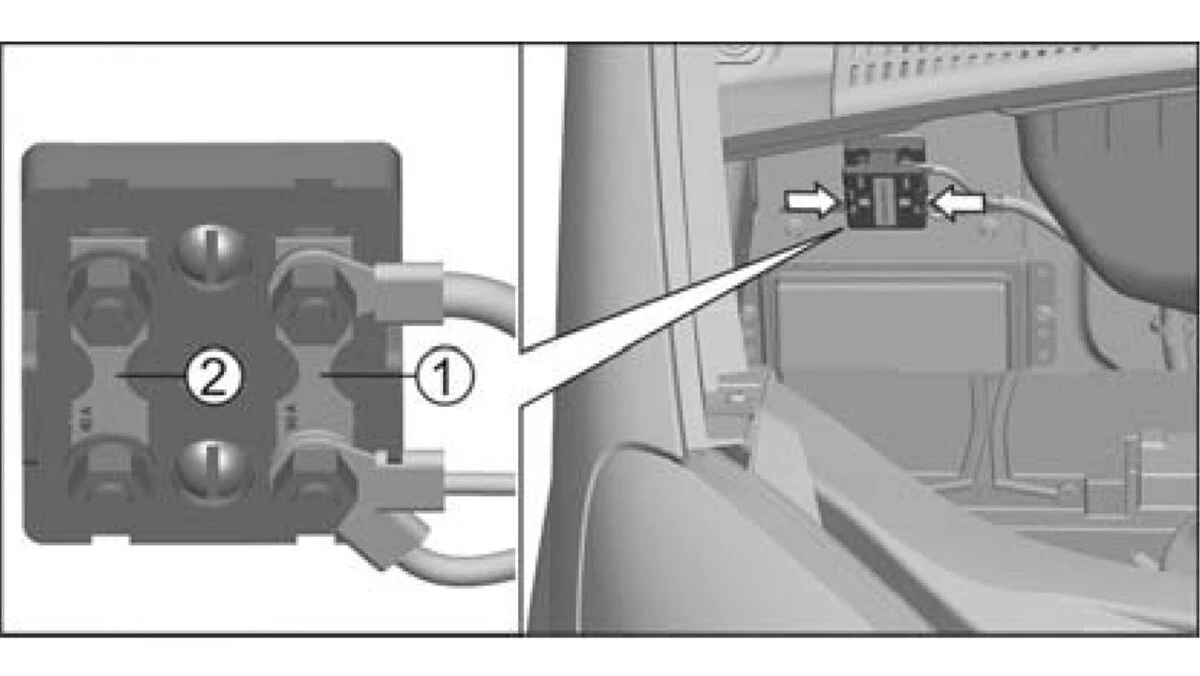

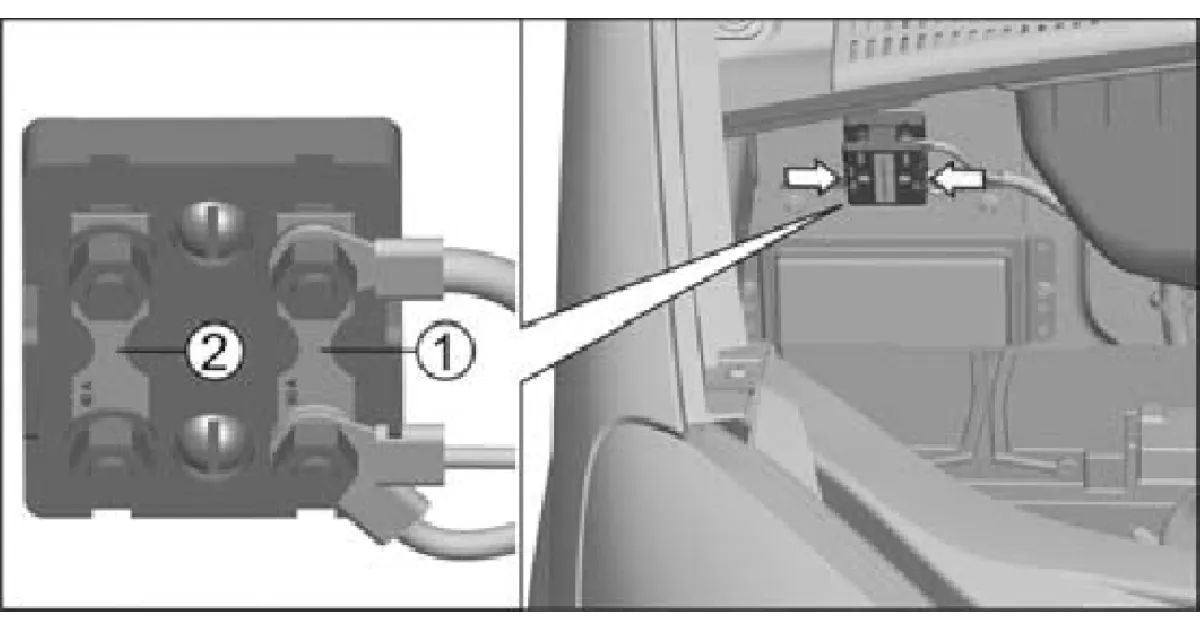

Рис.74. Блок силовых предохранителей в моторном отделении в автомобиле с бензиновым двигателем
| № Предохранителя (сила тока, А) | Защищаемые цепи |
|---|---|
| 1 (90А) | Общая плюсовая цепь автомобиля |
| 2 (60А) | Резерв |
Блок предохранителей и реле в моторном отделении
- Блок расположен под капотом, слева на надставке щитка передка.
- Для доступа к предохранителям и реле:
- вдавите вовнутрь пластмассовую защелку на левом торце крышки и снимите крышку;
- пинцетом извлеките неисправный предохранитель;
- устраните неисправность в защищаемой цепи;
- поставьте новый предохранитель;
- закройте крышку до фиксации защелки.

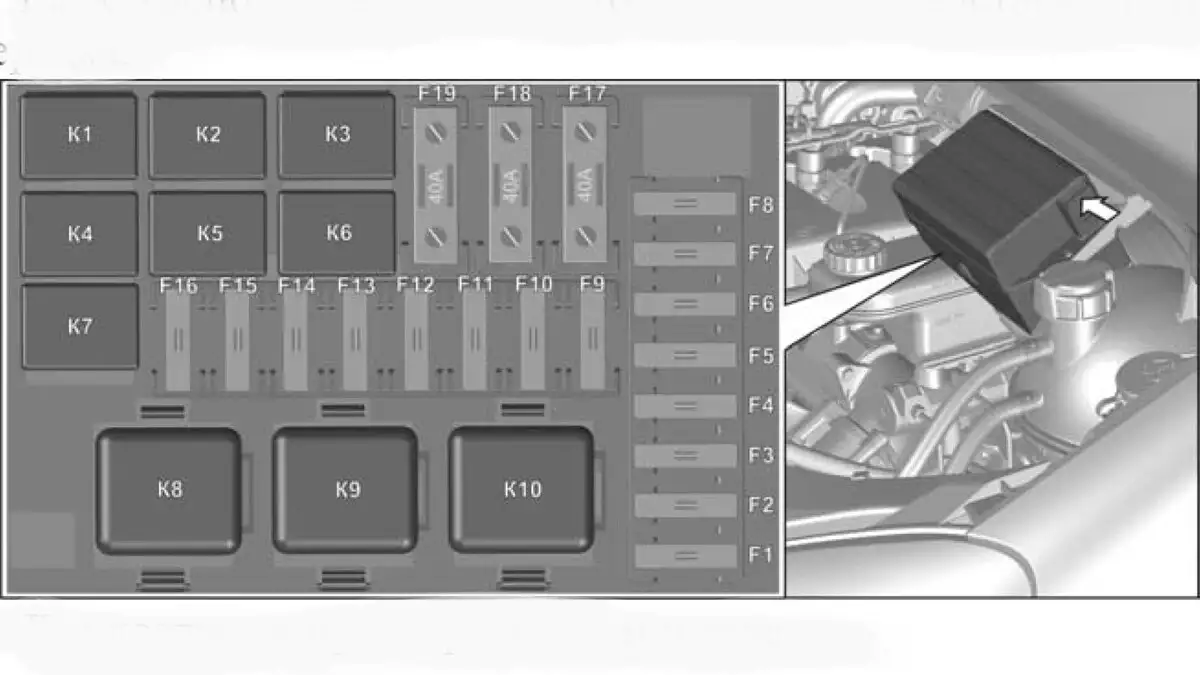

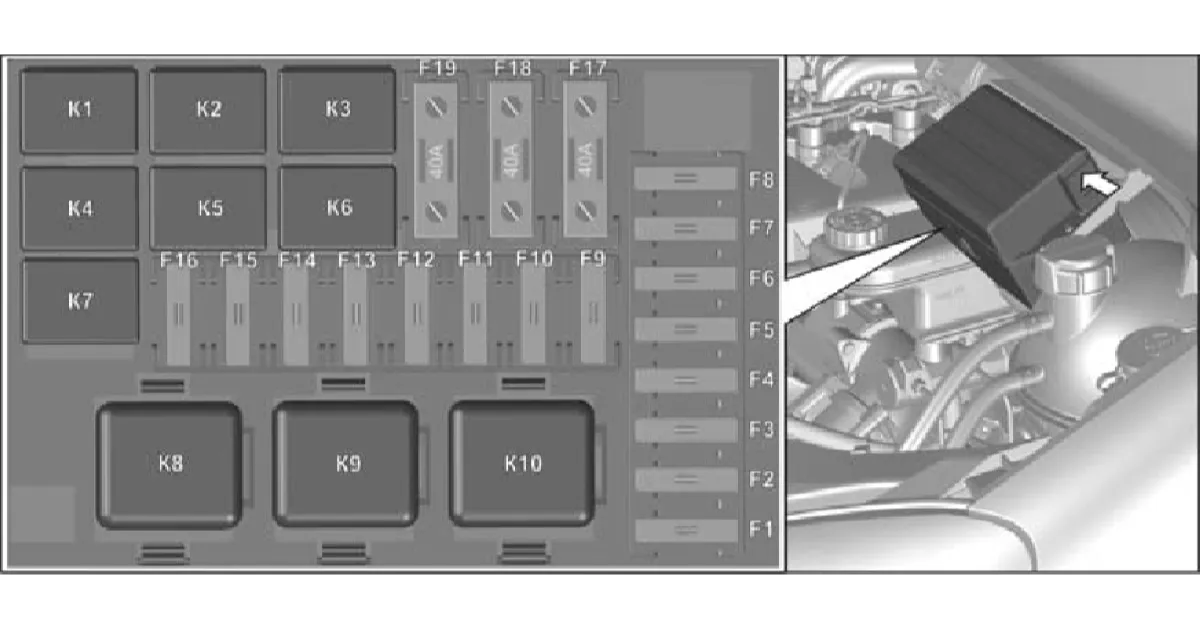

Рис.75. Блок предохранителей и реле в моторном отделении
| № Предохранителя (сила тока, А) | Защищаемые цепи | ||
|---|---|---|---|
| F1 (15 A) | Реле противотуманных фар | ||
| F2 (10 A) | Сигналы торможения | ||
| F3 (20 A) | Реле звуковых сигналов (автомобиль с платформой и дизельным двигателем) | ||
| F4 (25 A) | Реле подогревателя топлива (автомобиль с дизельным двигателем) или | ||
| F4 (20 A) | Главное реле (автомобиль с бензиновым двигателем) | ||
| F5 (25 A) | Догреватель охлаждающей жидкости (автомобиль с дизельным двигателем) или | ||
| F5 (5 A) | Блок управления двигателем (автомобиль с бензиновым двигателем) | ||
| F6 (25 A) | Выключатель приборов и стартера (автомобиль с платформой и дизельным двигателем) или | ||
| F6 (15 A) | Топливный насос (автомобиль с бензиновым двигателем) | ||
| F7 (25 A) | Антиблокировочная система тормозов | ||
| F8 (25 A) | Вентилятор кондиционера | ||
| F9 (10 A) | Ближний свет (левая фара) | ||
| F10 (10 A) | Ближний свет (правая фара) | ||
| F11 (10 A) | Дальний свет (левая фара) | ||
| F12 (10 A) | Дальний свет (правая фара) | ||
| F13 (10 A) | Габаритные огни (левый борт) | ||
| F14 (10 A) | Габаритные огни (правый борт) | ||
| F15 (10 A) | Свет заднего хода | ||
| F16 (10 A) | Компрессор кондиционера | ||
| F17 (40 A) | Отопитель | ||
| F18 (40 A) | Антиблокировочная система тормозов | ||
| F19 (40 A) | Выключатель приборов и стартера (зажигания) | ||
| № Реле | Защищаемые цепи | ||
|---|---|---|---|
| К1 | Реле компрессора кондиционера | ||
| К2 | Реле блокировки стартера (автомобиль с дизельным двигателем) или | ||
| К2 | Реле муфты вентилятора (автомобиль с бензиновым двигателем) | ||
| К3 | Реле звуковых сигналов (автомобиль с платформой и дизельным двигателем) или | ||
| К3 | Реле топливного насоса (автомобиль с бензиновым двигателем) | ||
| К4 | Реле противотуманных фар | ||
| К5 | Реле дальнего света фар | ||
| К6 | Реле ближнего света фар | ||
| К7 | Реле вентилятора кондиционера | ||
| К8 | Реле укладки щеток стеклоочистителя | ||
| К9 | Реле подогревателя топлива (автомобиль с дизельным двигателем) или | ||
| К9 | Главное реле (автомобиль с бензиновым двигателем) | ||
| К10 | Реле стартера | ||
Блок предохранителей и реле в панели приборов
- Блок расположен внизу панели приборов, под рулевой колонкой.
- Для доступа к предохранителям и реле:
- откройте крышку, потянув ее на себя.

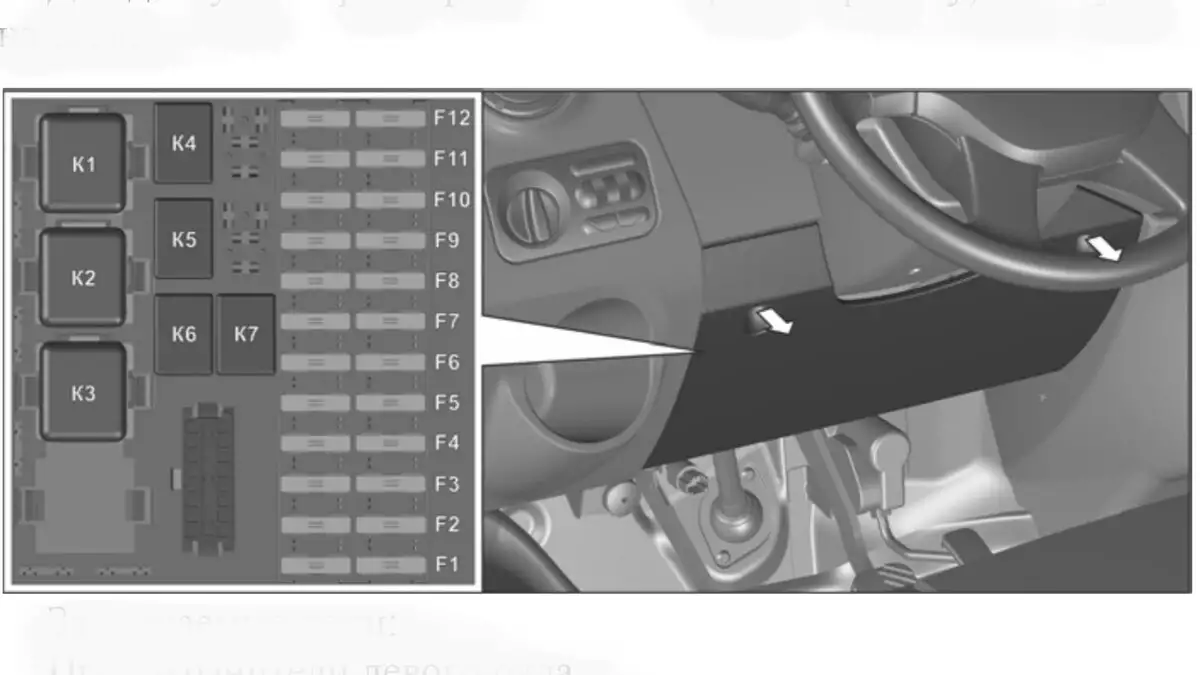

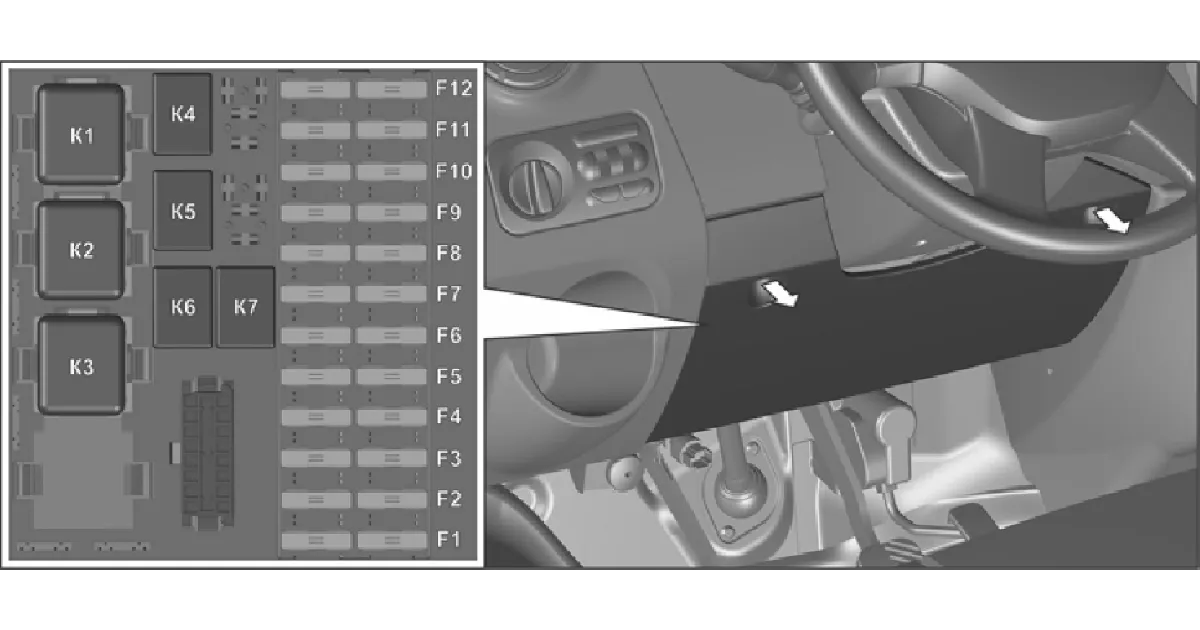

Рис.76. Блок предохранителей и реле в панели приборов
| № Предохранителя (сила тока, А) | Защищаемые цепи | ||
|---|---|---|---|
| F1 (7,5 A) | Дневные ходовые огни | ||
| F2 (5 A) | Задние противотуманные огни | ||
| F3 (7,5 A) | Указатели поворота | ||
| F4 (7,5 A) | Комбинация приборов, датчик скорости, пульт отопителя, центральный замок, тахограф, ЭРА-ГЛОНАСС | ||
| F5 (5 A) | Система управления двигателем (автомобиль с дизельным двигателем) или | ||
| F5 (15 A) | Система управления двигателем (автомобиль с бензиновым двигателем) | ||
| F6 (5 A) | Антиблокировочная система тормозов | ||
| F7 (20 A) | Прикуриватель, розетка второго ряда сидений | ||
| F8 (15 A) | Центральный замок, магнитола | ||
| F9 (15 A) | Модуль управления светотехникой, подсветка | ||
| F10 (10 A) | Внутреннее освещение | ||
| F11 (10 A) | Аварийная световая сигнализация | ||
| F12 (7,5 A) | Комбинация приборов, колодка диагностики, пульт управления предпусковым подогревателем, тахограф, ЭРА-ГЛОНАСС | ||
| № Предохранителя (сила тока, А) | Защищаемые цепи | ||
|---|---|---|---|
| F1 (20 A) | Стеклоочиститель, стеклоомыватель | ||
| F2 (10 A) | Модуль управления светотехникой | ||
| F3 (5 A) | Электропривод зеркал | ||
| F4 (25 A) | Стеклоподъемники | ||
| F5 (10 A) | Обогрев зеркал | ||
| F6 (10 A) | Обогрев сиденья водителя | ||
| F7 (15 A) | Дополнительный отопитель | ||
| F8 (10 A) | Фильтро-вентиляционная установка (автобус) | ||
| F9 (10 A) | Блокируемый дифференциал | ||
| F10 (20 A) | Звуковые сигналы, независимый отопитель (автобус) | ||
| F11 (25 A) | Электропривод подножки (автобус) | ||
| F12 (10 A) | Розетка | ||
| № Реле | Защищаемые цепи | ||
|---|---|---|---|
| К1 | Реле стеклоочистителя | ||
| К2 | Реле отопителя | ||
| К3 | Реле разгрузки замка | ||
| К4 | Реле догревателя (автомобиль с дизельным двигателем) | ||
| К5 | Реле блокировки дифференциала | ||
| К6 | Реле звуковых сигналов (кроме автомобилей с платформой и дизельным двигателем) | ||
| К7 | Реле разгрузки замка | ||
