Замена ламп

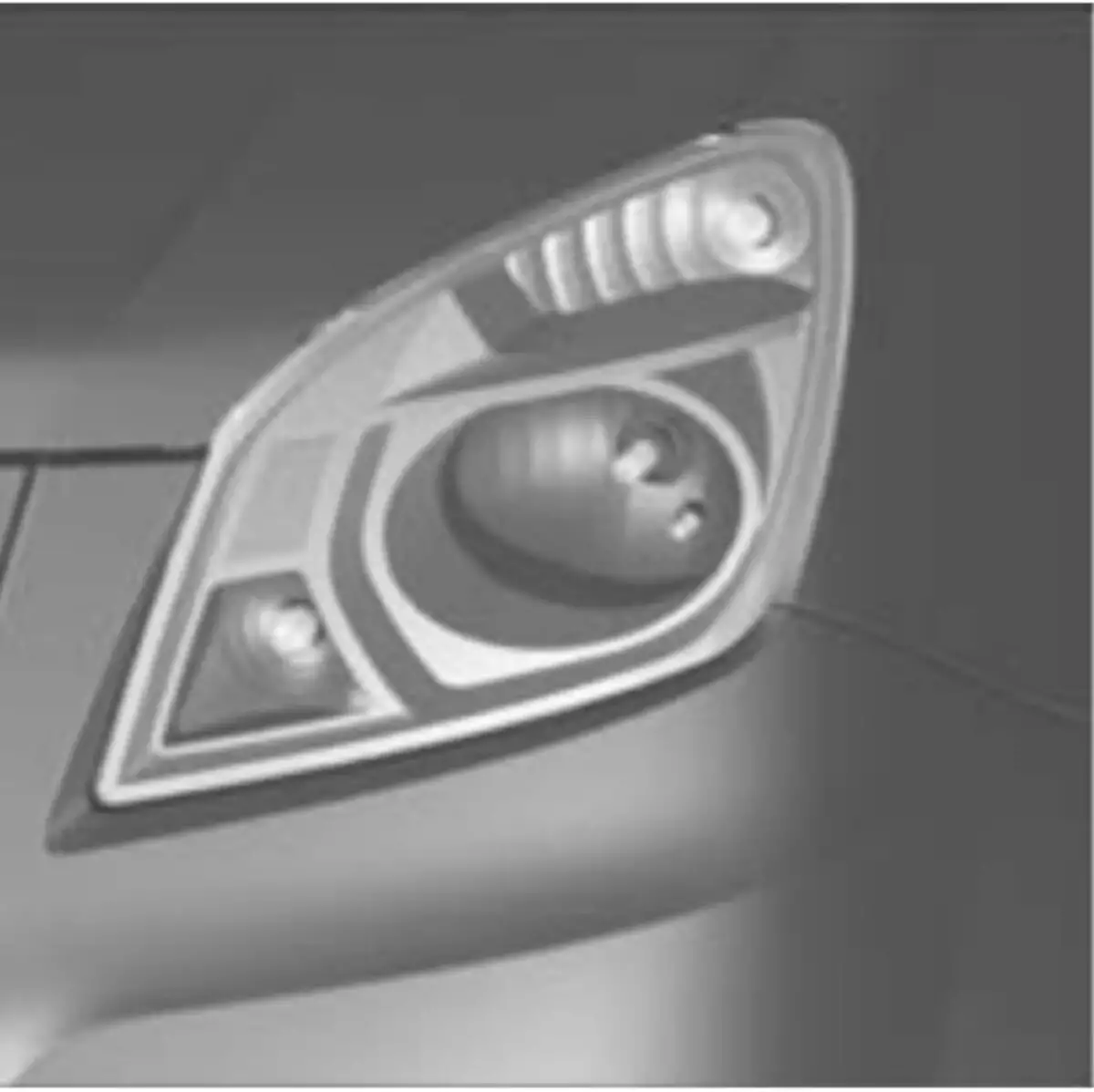

Замена ламп в головной фаре
- Доступ к лампам фар обеспечивается из моторного отделения автомобиля.
- Для замены ламп:
- выключите все освещение;

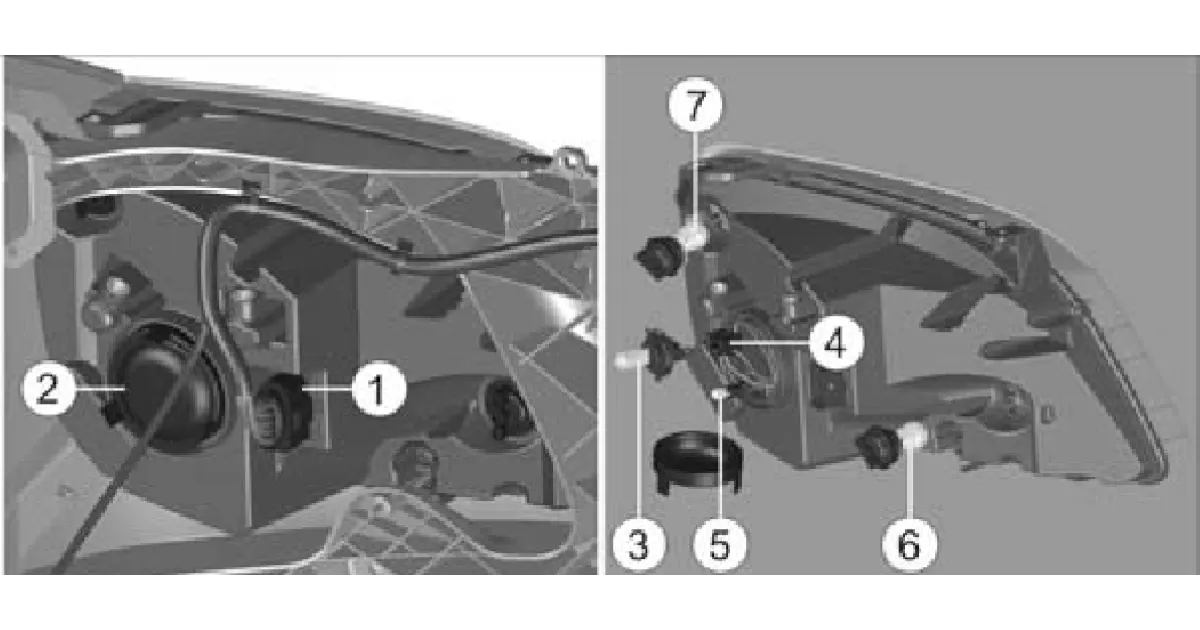

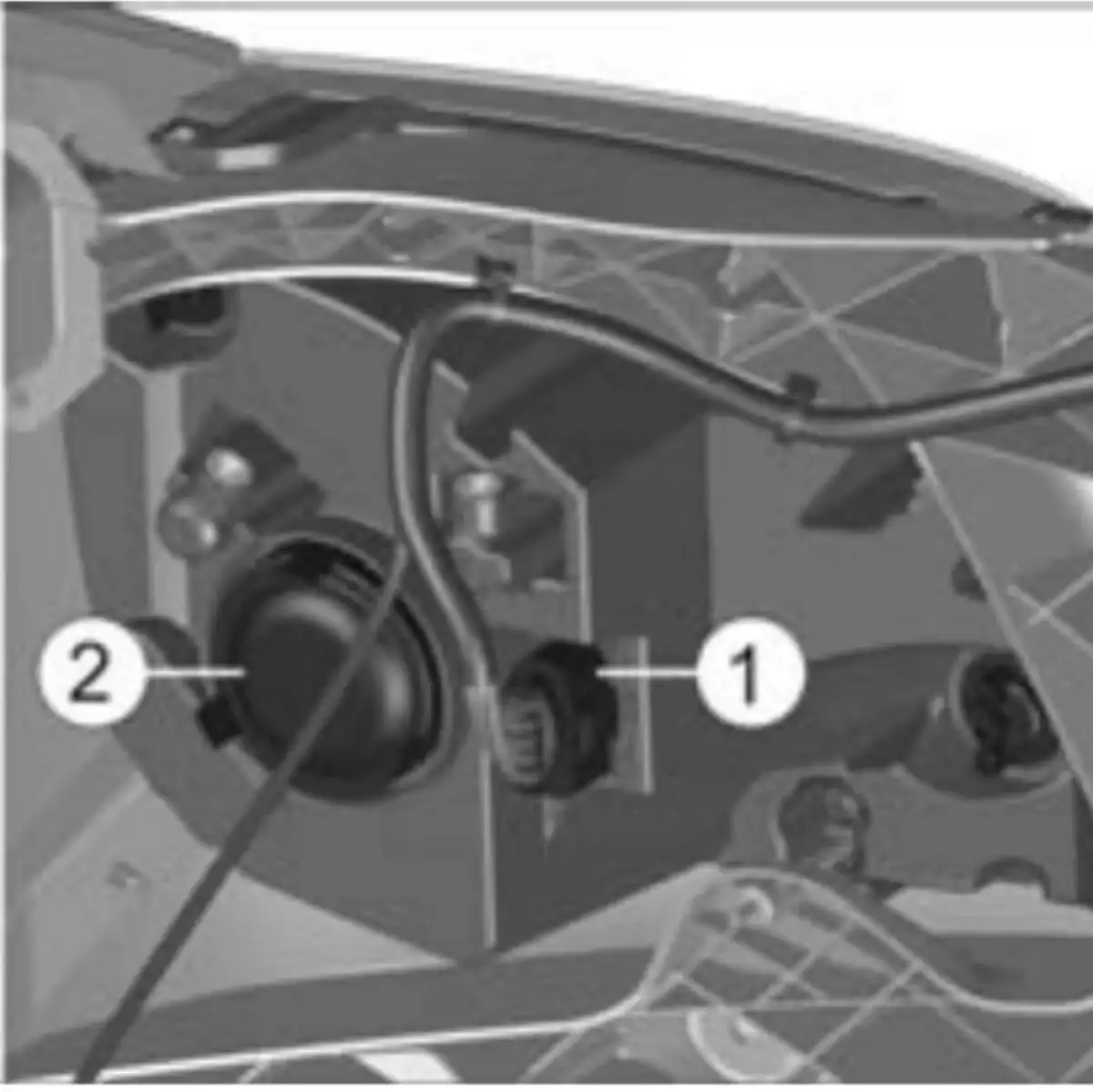

- разъедините соединительную колодку 1;

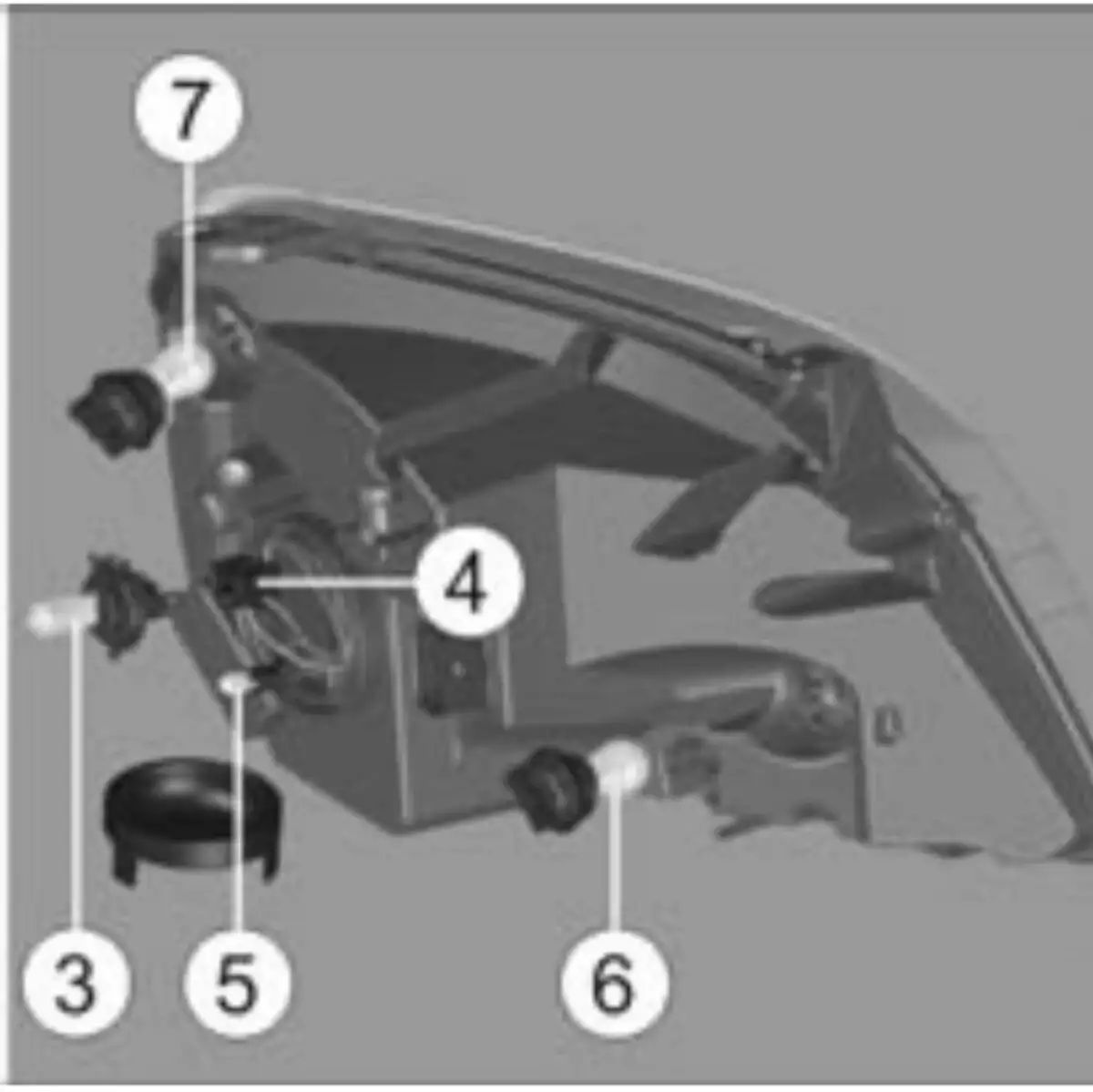

- Для извлечения лампы:
- ближнего/дальнего света 3: снимите крышку 2 с гнезда заменяемой лампы и соединительную колодку 4, затем нажмите на рычаг пружины вниз для выведения ее из зацепов на рефлекторе и извлеките лампу;
- габаритного огня 5: выньте лампу, взяв ее за патрон;
- дневного ходового огня 6: поверните патрон и извлеките лампу;
- указателей поворота 7: поверните патрон и извлеките лампу.
⚠️ ВНИМАНИЕ!Не допускается касание пальцами колб новых галогенных ламп ближнего и дальнего света, а также лампы противотуманной фары.
Замена лампы в противотуманной фаре

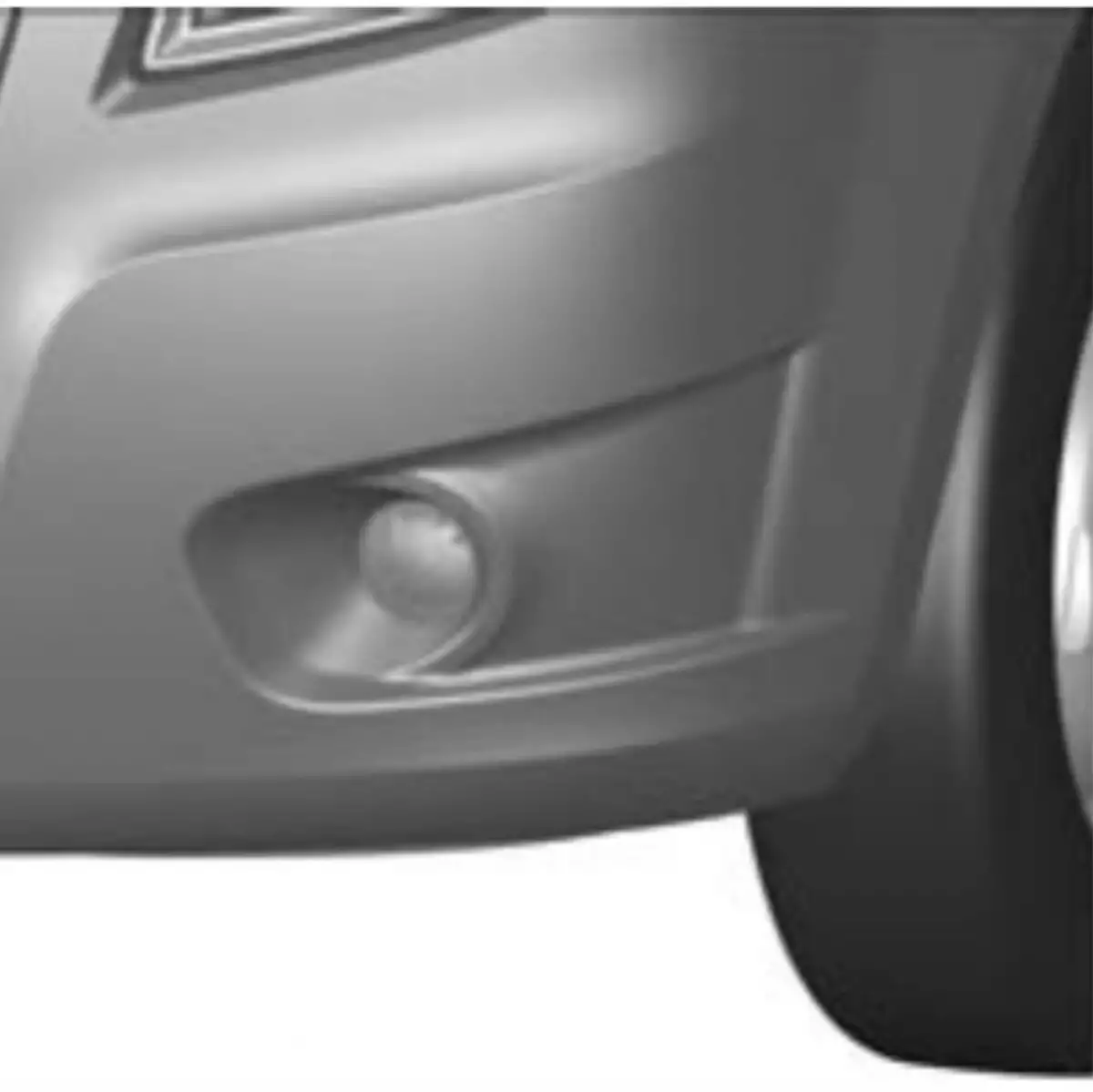

- Доступ к лампе противотуманной фары – из-под бампера.
- Для замены лампы:

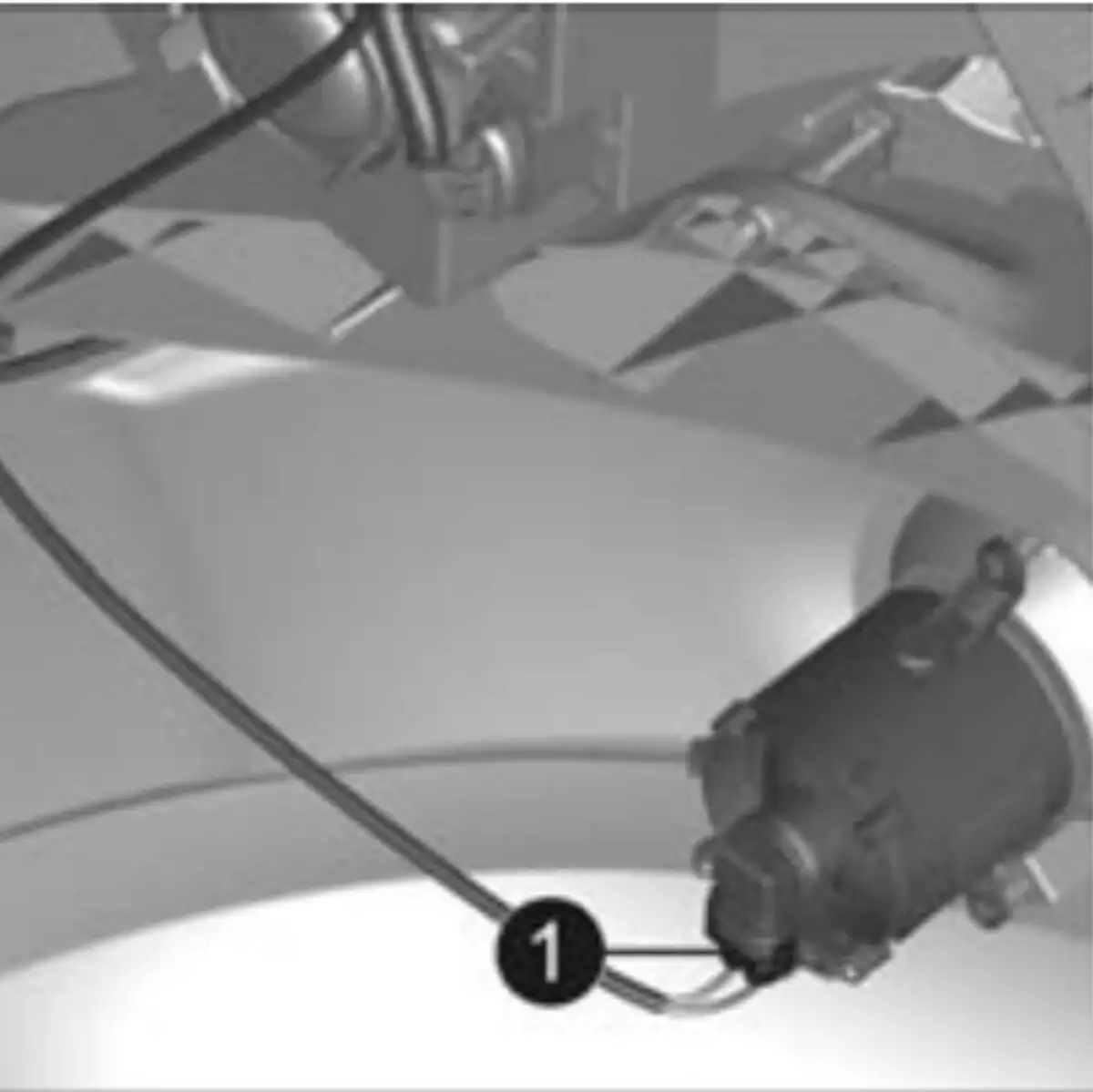

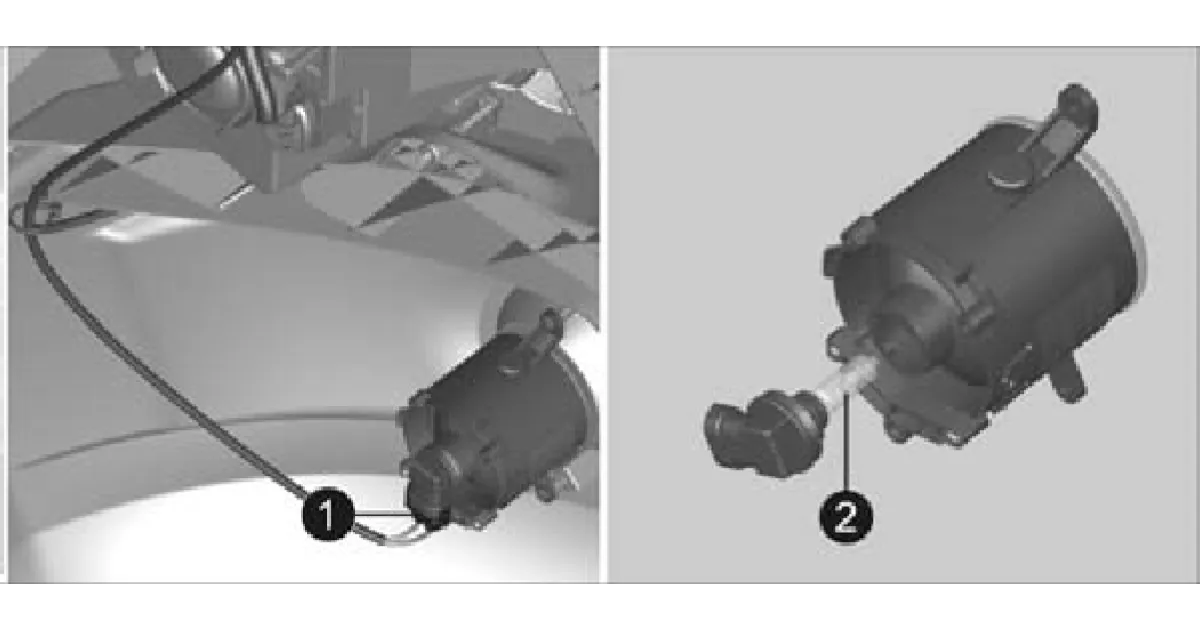

- снимите соединительную колодку 1;

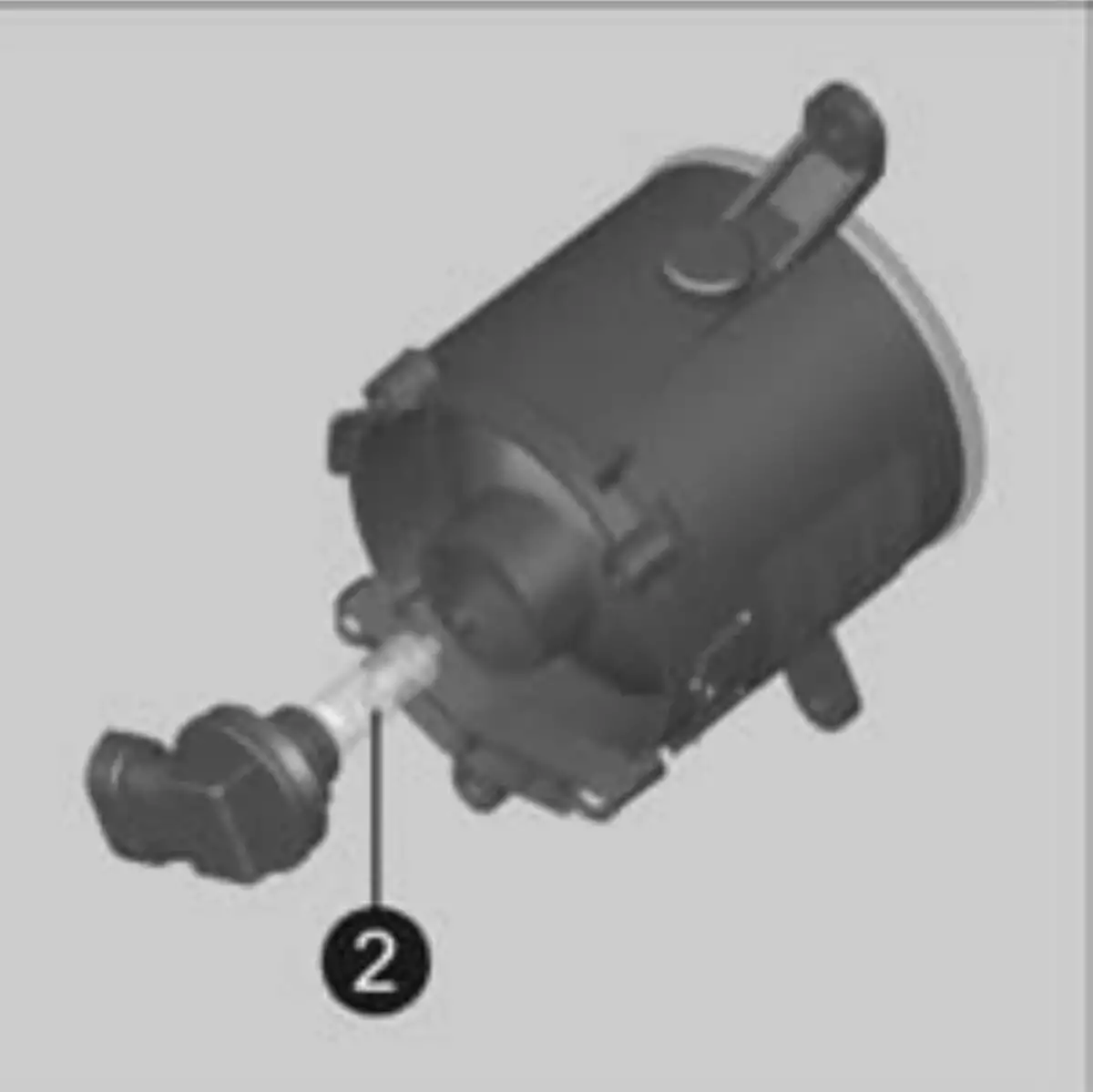

- поверните патрон и извлеките патрон с лампой 2. Замене подлежит патрон с лампой в сборе.
Замена лампы в боковом повторителе указателей поворота
- Для замены лампы:

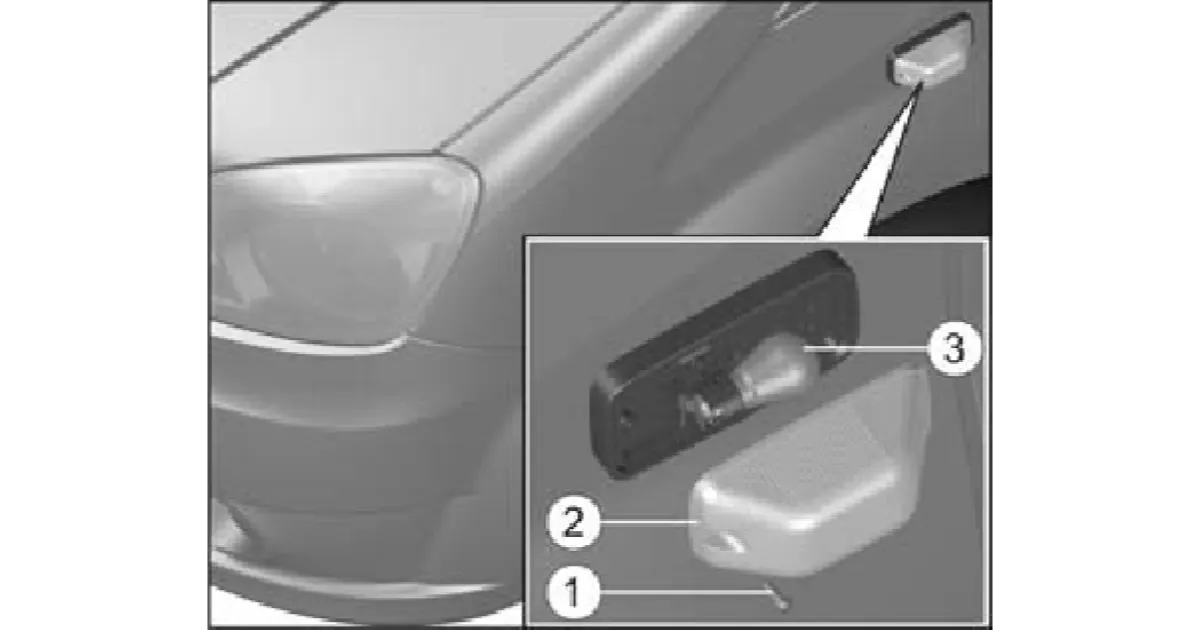

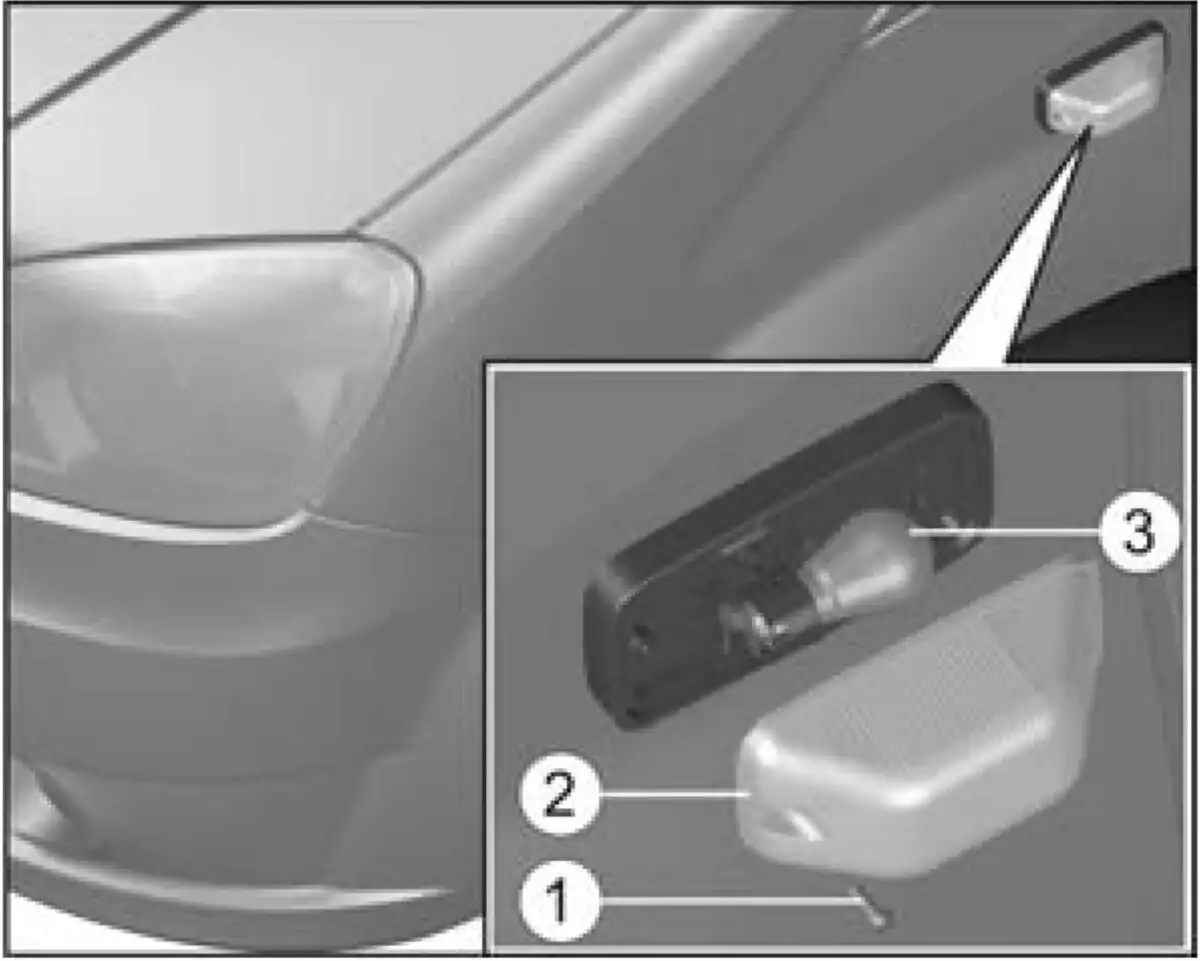

- отверните винт 1 крепления рассеивателя и снимите рассеиватель 2;
- извлеките лампу 3.
Замена ламп в плафонах кабины
- Для замены лампы:

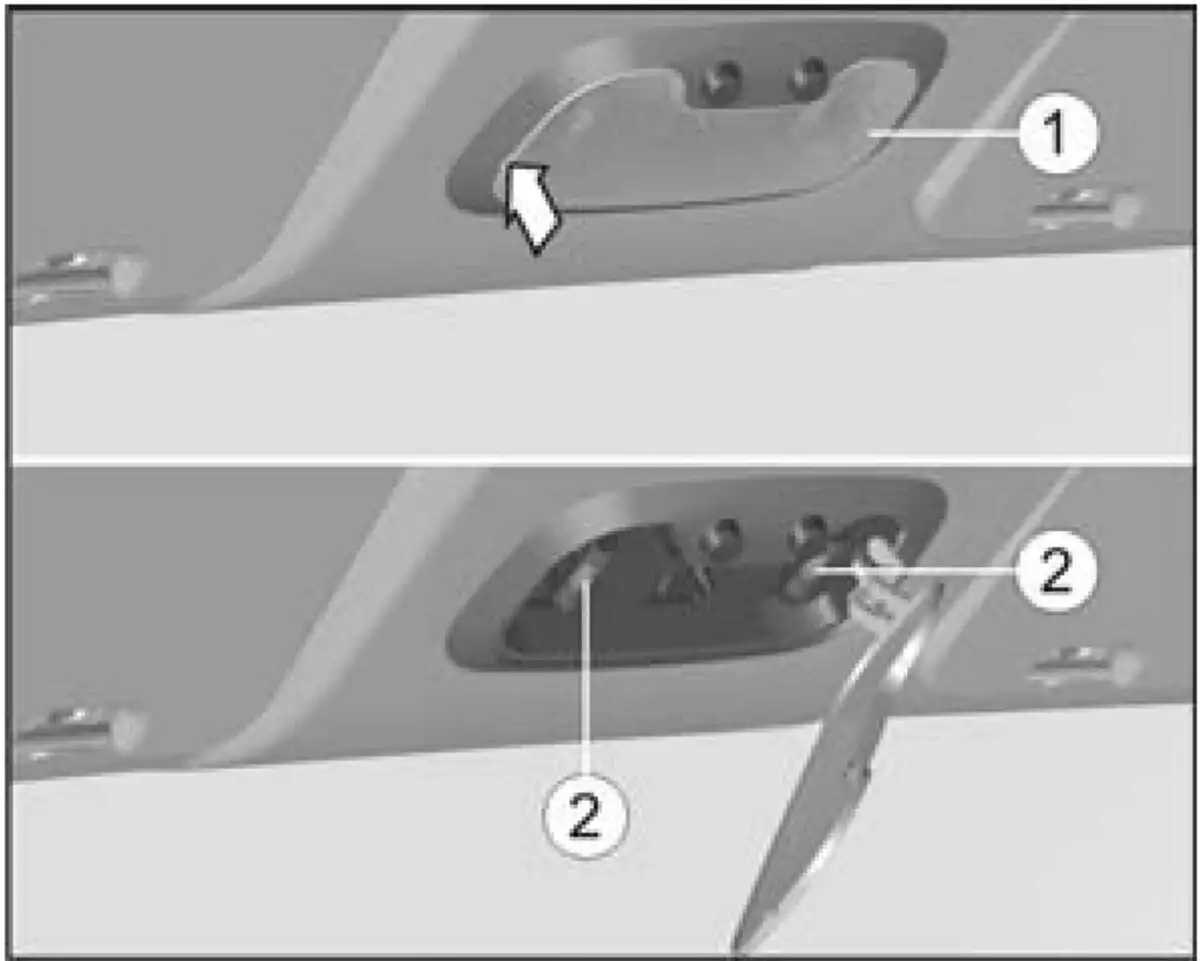

- вставьте отвертку в паз в центре левого торца рассеивателя 1, подденьте рассеиватель, поверните отвертку и снимите рассеиватель;
- извлеките лампу 2 из пружинных контактов.
Замена ламп в заднем фонаре
- Автомобили с платформой
- Для замены лампы:

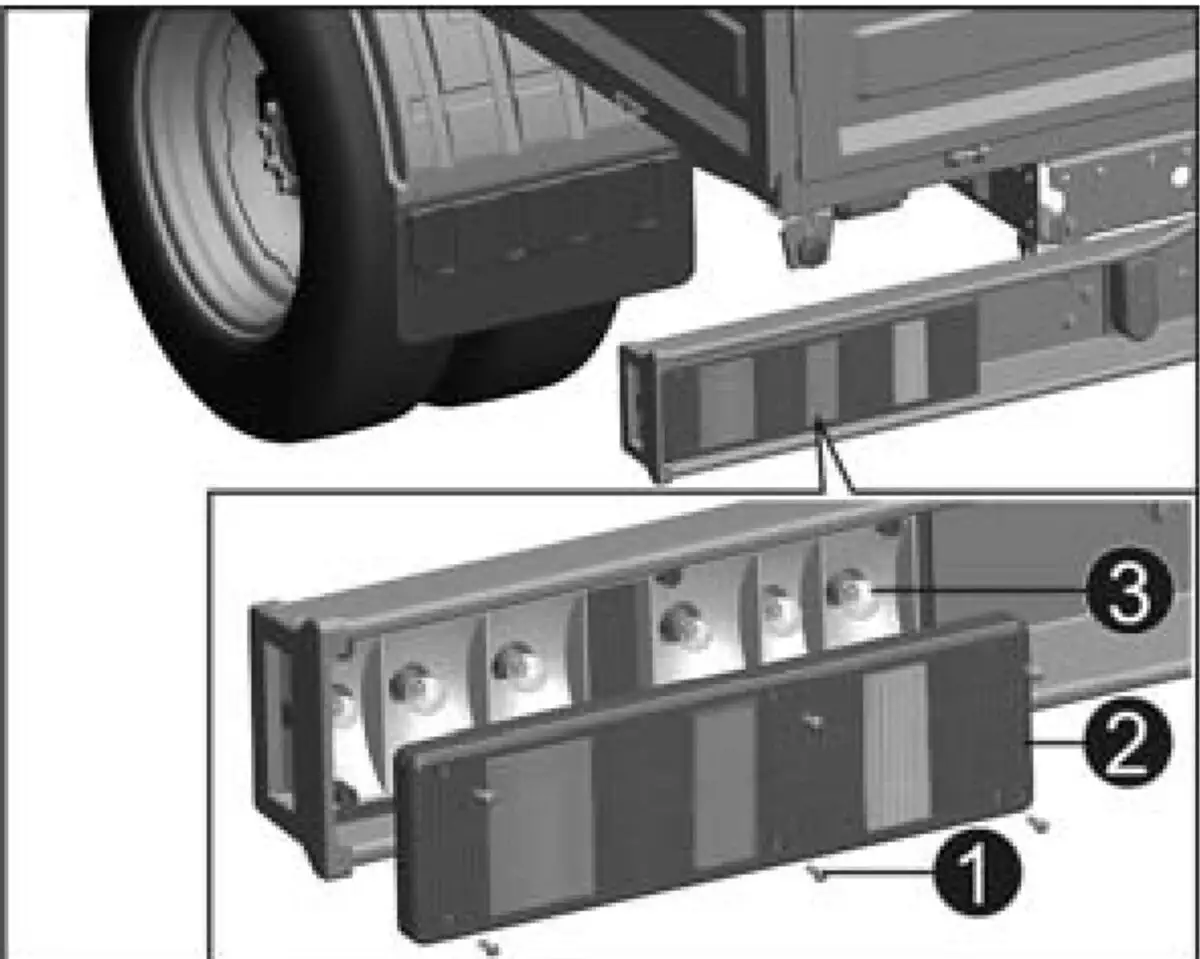

- отверните шесть винтов 1 крепления рассеивателя 2 и снимите рассеиватель;
- извлеките лампу 3.
- Автомобили с цельнометаллическим кузовом
- Для замены лампы:

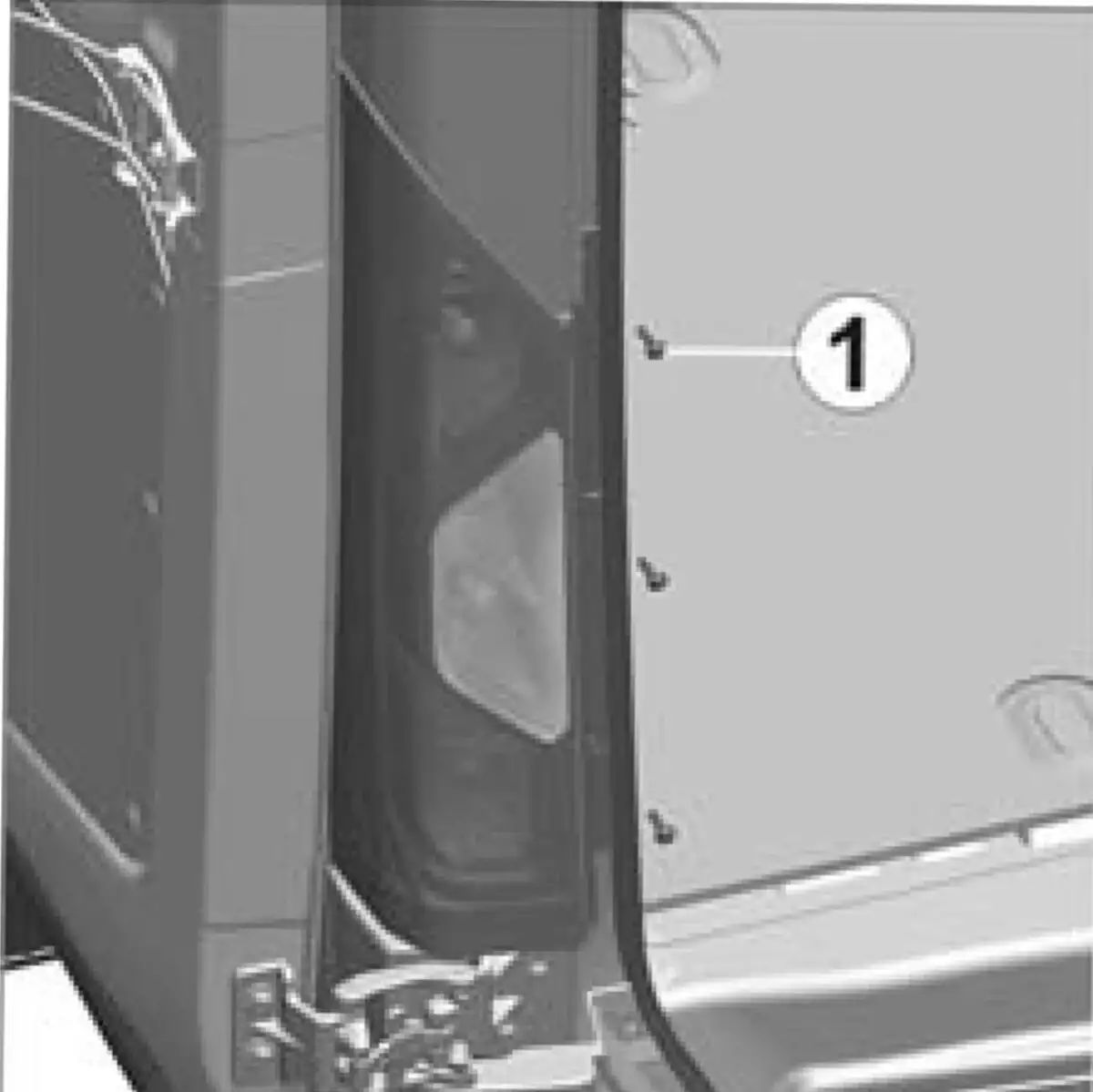

- отверните три винта 1 крепления фонаря к кузову;

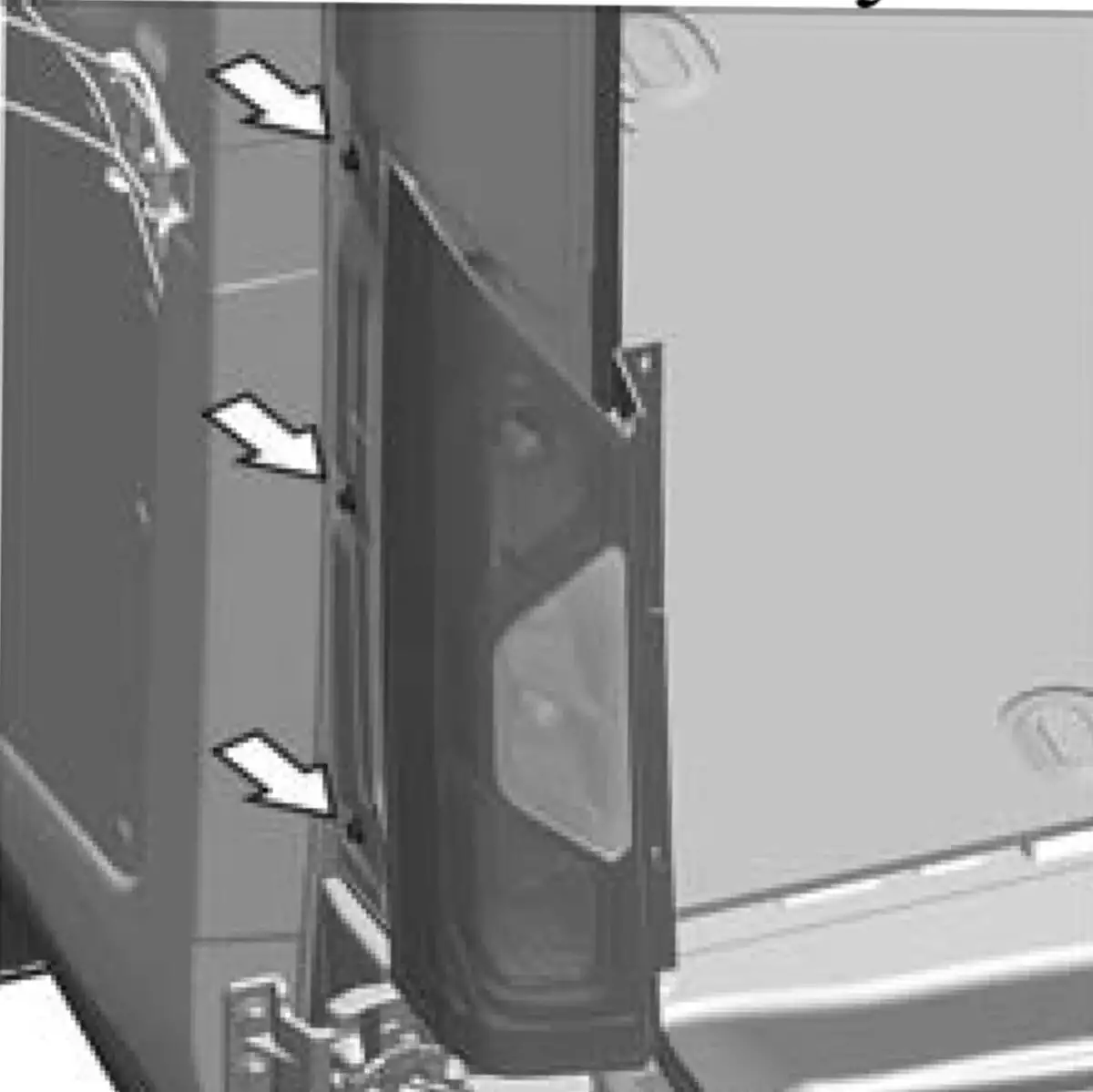

- выведите фонарь из зацепления с тремя пистонами, потянув его на себя;

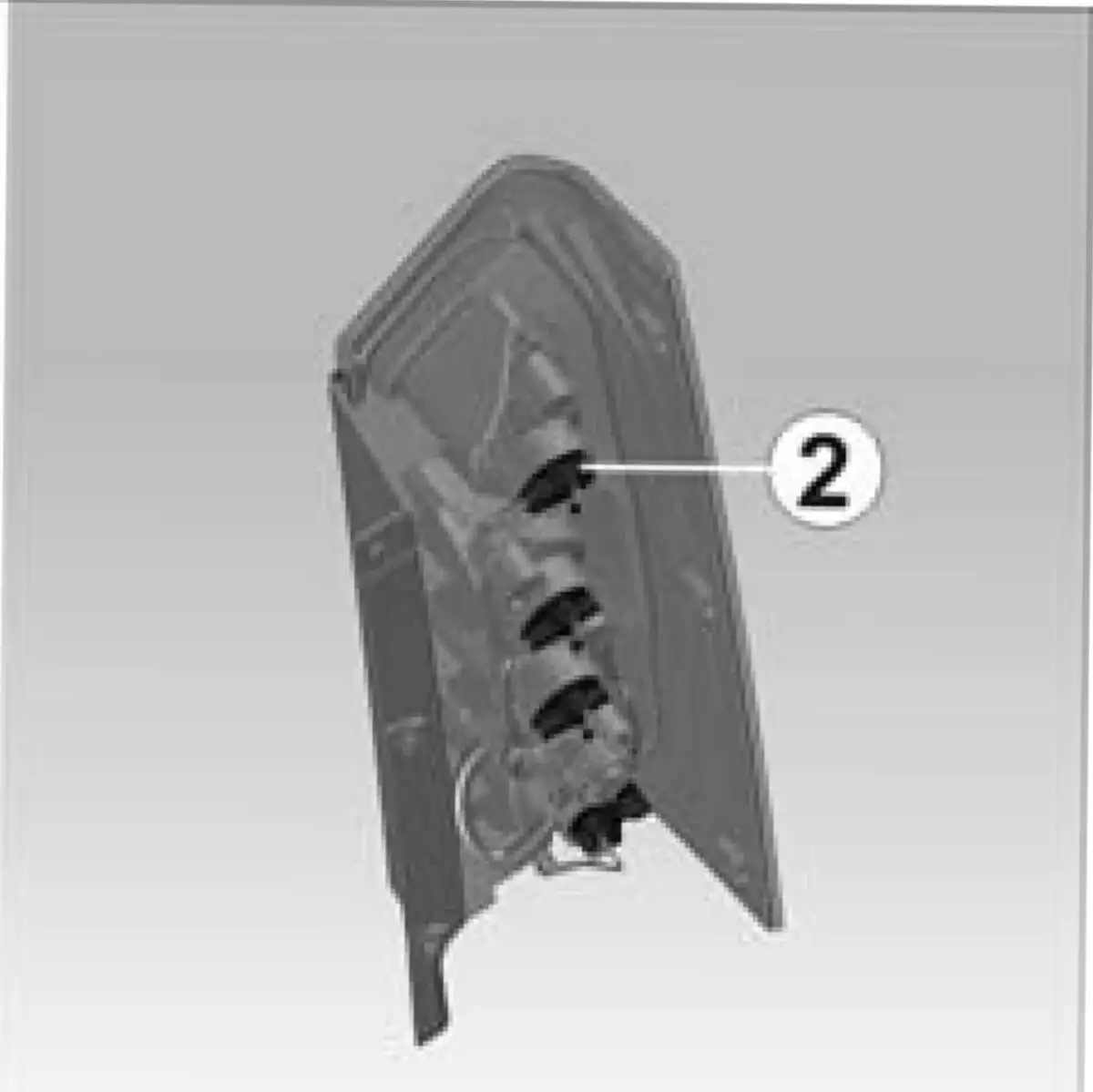

- поверните патрон 2 и извлеките патрон с лампой.
Замена лампы в фонаре освещения номерного знака
- Для замены лампы:

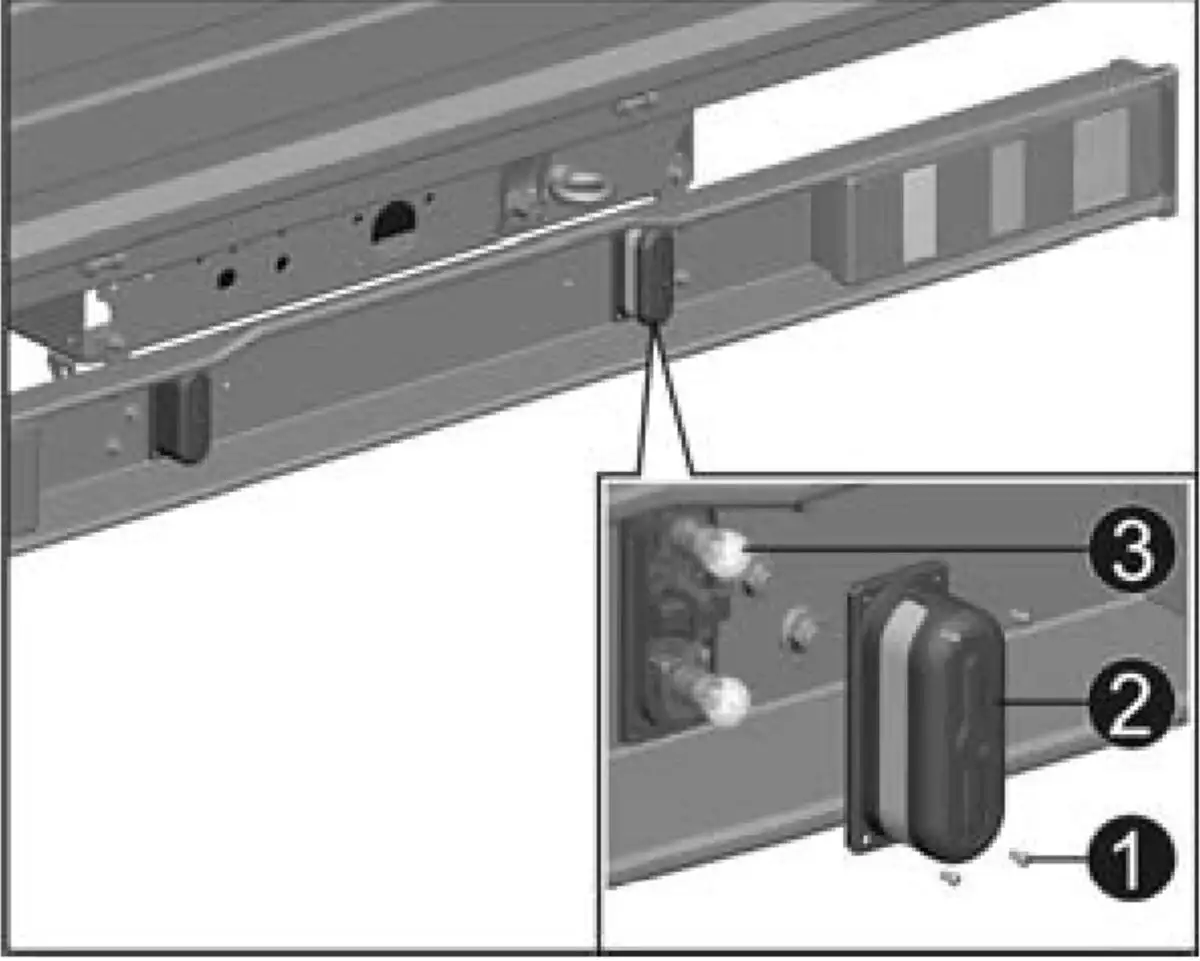

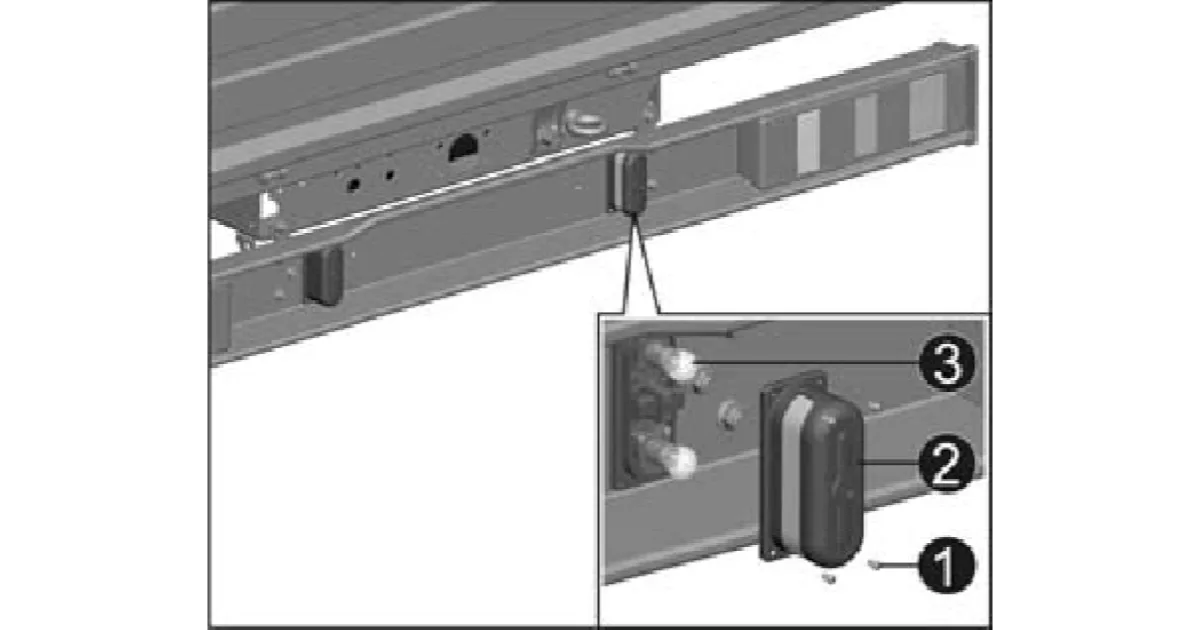

- отверните четыре винта 1 крепления рассеивателя 2 и снимите рассеиватель;
- извлеките лампу 3.
| Головные фары: | |||
| ближний/дальний свет | Н4 | ||
| габаритный огонь | 5W | ||
| дневной ходовой огонь | P21W | ||
| указатель поворота | PY21W | ||
| Задние фонари (для автомобилей с платформой): | |||
| указатель поворота | P21W | ||
| габаритный огонь | R5W | ||
| сигнал торможения | P21W | ||
| свет заднего хода | P21W | ||
| противотуманный огонь | P21W | ||
| Задние фонари (для автомобилей с цельнометаллическим кузовом): | |||
| габаритный огонь | Р21/5W | ||
| сигнал торможения | Р21/5W | ||
| указатель поворота | PY21W | ||
| свет заднего хода | P21W | ||
| противотуманный огонь | P21W | ||
| Фонарь освещения номерного знака: | |||
| авт. с платформой | W5W | ||
| авт. с цельнометаллическим кузовом | Светодиоды | ||
| . | |||
| Освещение прикуривателя и розетки | А12-1,2 | ||
| Контрольная лампа выключателя аварийной сигнализации | А12-1,2 | ||
| Плафон освещения грузового салона | Светодиоды | ||
| Фонарь дополнительного сигнала торможения | Светодиоды | ||
