Руководство по эксплуатации автомобиля GAZel Next
Установка каркаса тента на платформу автомобиля
| Дуга тента передняя | 2 шт. | ||
| Дуга тента средняя | 1 шт. | ||
| Стойка тента передняя правая | 1 шт. | ||
| Стойка тента передняя левая | 1 шт. | ||
| Стойка тента средняя | 2 шт. | ||
| Стойка тента задняя правая | 1 шт. | ||
| Стойка тента задняя левая | 1 шт. | ||
| Рейка дуг тента | 4 шт. | ||
| Доска стоек тента | 4 шт. | ||
| Дуга тента промежуточная | 2 шт. | ||
| Раскос | 4 шт. | ||
| Подножка | 1 шт. | ||
Порядок установки деталей каркаса тента

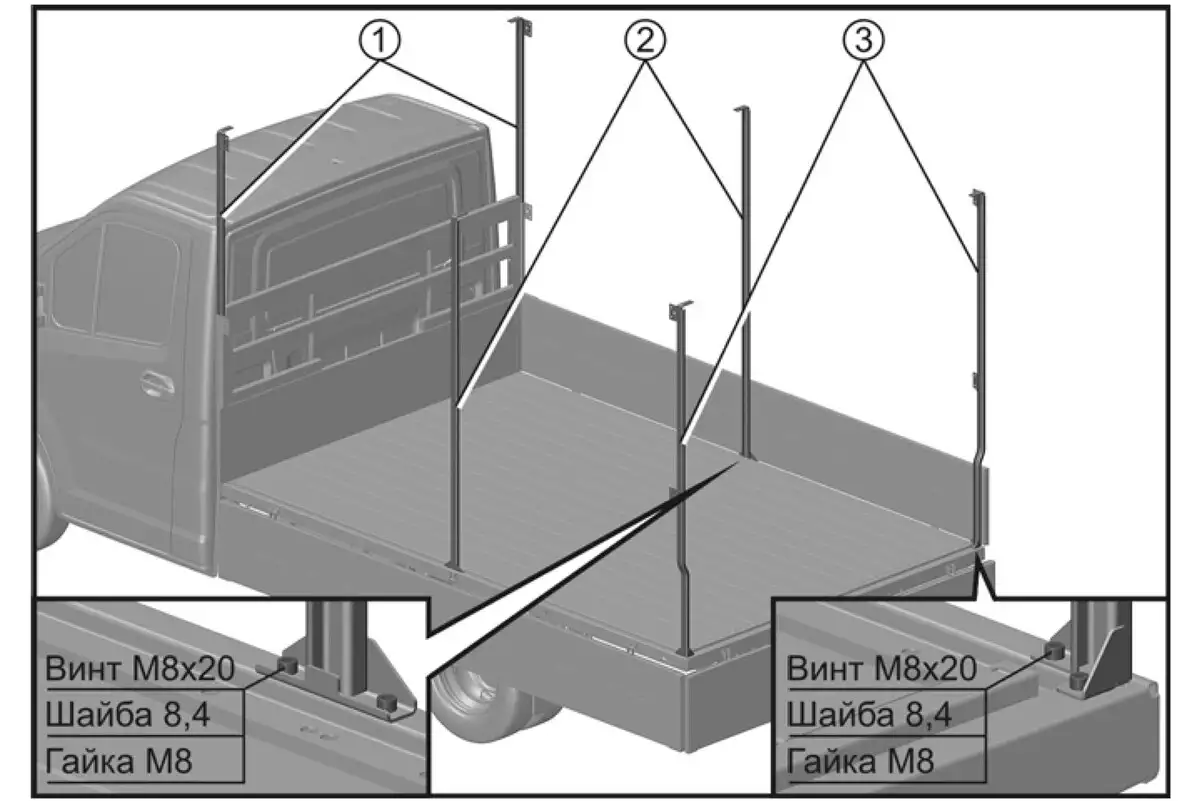

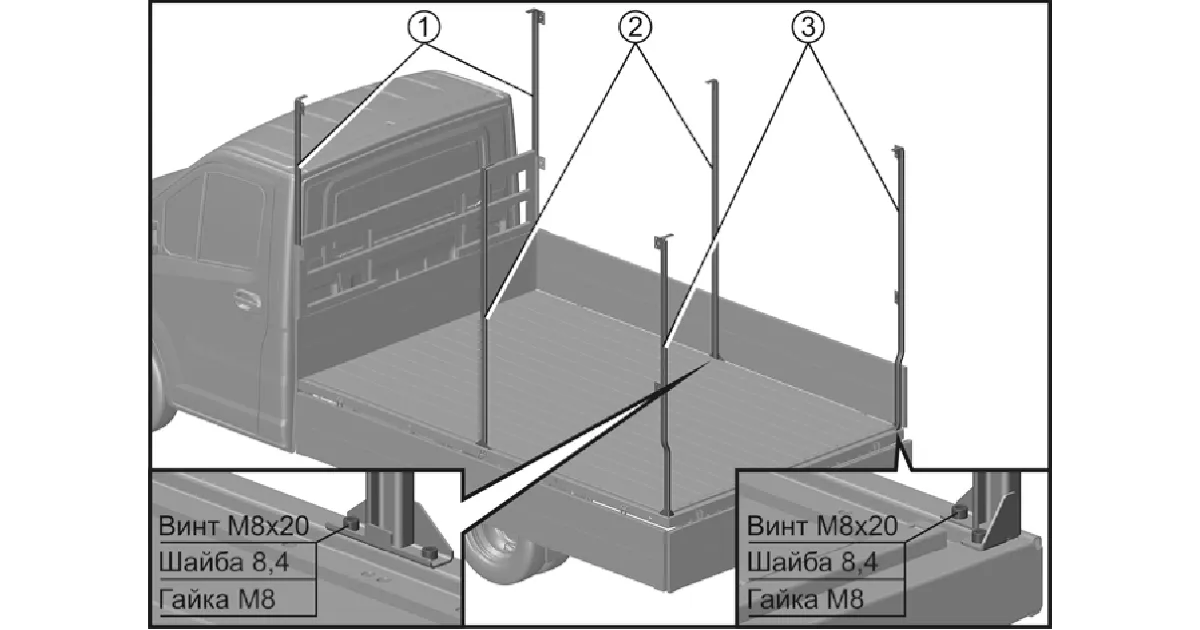

Рис.83. Порядок установки деталей каркаса тента
- Установите стойки тента передние 1 в передний надставной борт.
- Установите стойки тента средние 2 и закрепите их к каркасу основания винтами.
- Установите стойки тента задние 3 и закрепите их к каркасу основания винтами.

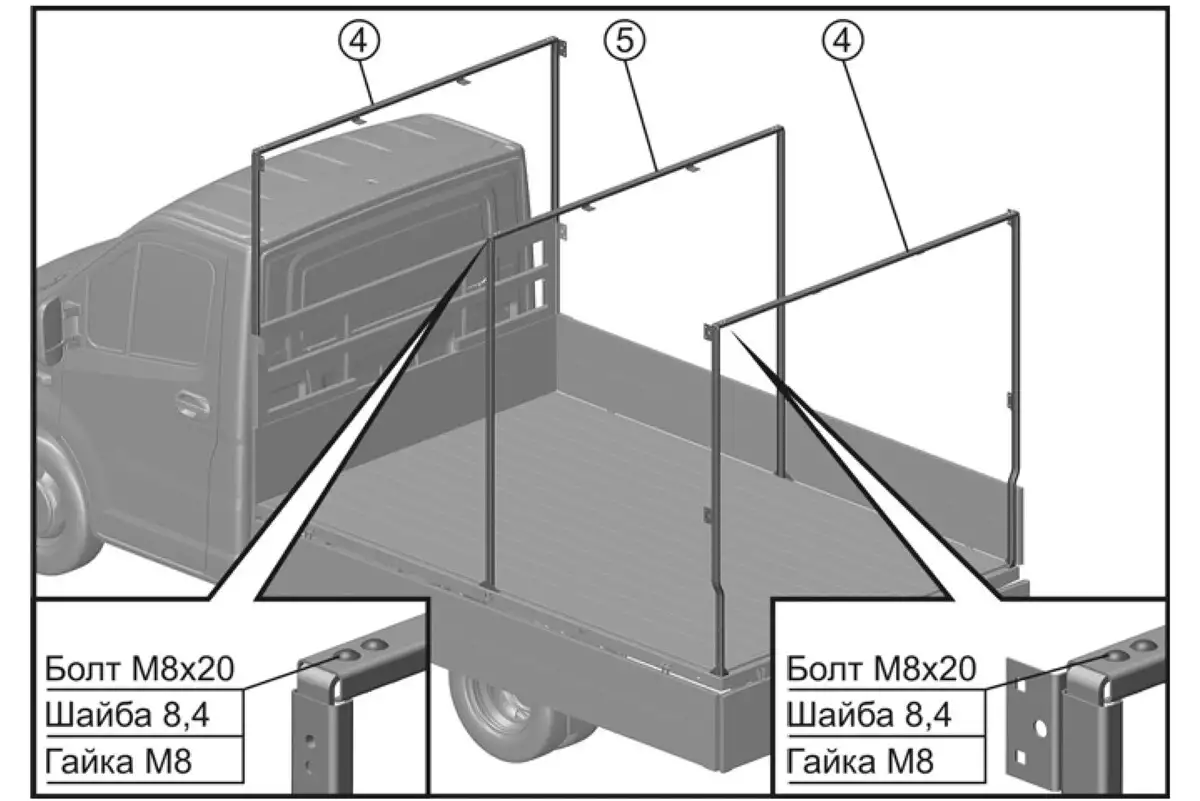

Рис.84. Порядок установки деталей каркаса тента
- Соедините дугу тента переднюю 4 со стойками тента передними, закрепив их болтами.
- Соедините дугу тента среднюю 5 со стойками тента средними, закрепив их болтами.
- Соедините дугу тента переднюю 4 со стойками тента задними, закрепив их болтами.

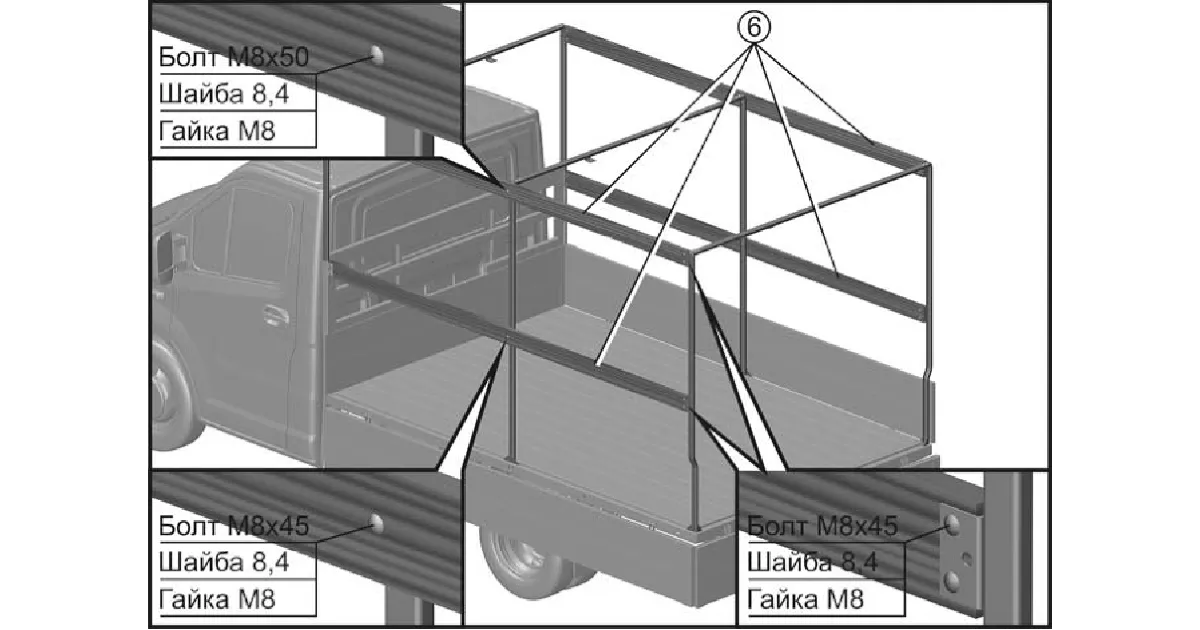

Рис.85. Порядок установки деталей каркаса тента
Установите доски стоек тента 6, закрепив их на кронштейнах переднего надставного борта, стойках задних и стойках средних, болтами.

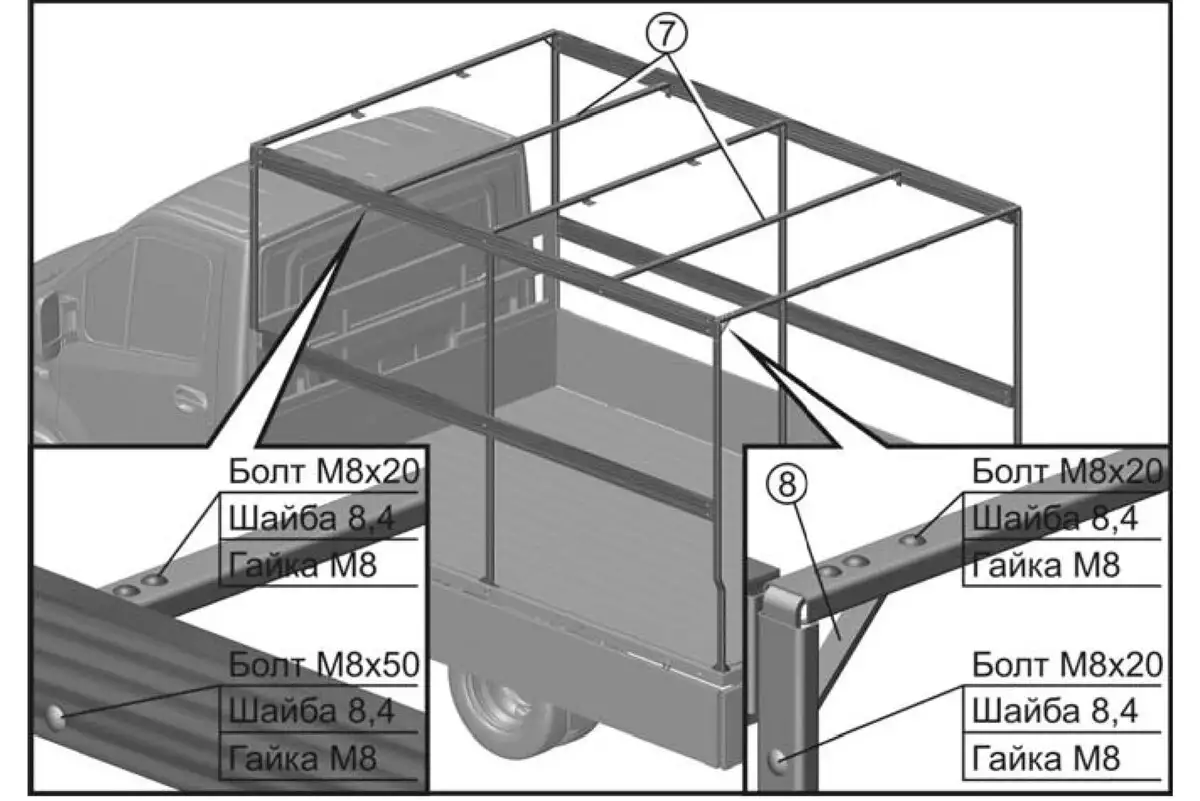

Рис.86. Порядок установки деталей каркаса тента
- Установите промежуточные дуги тента 7, закрепив их болтами.
- Установите раскосы 8 на передние и задние стойки каркаса тента, соединив их с передней и задней дугами и закрепив болтами.

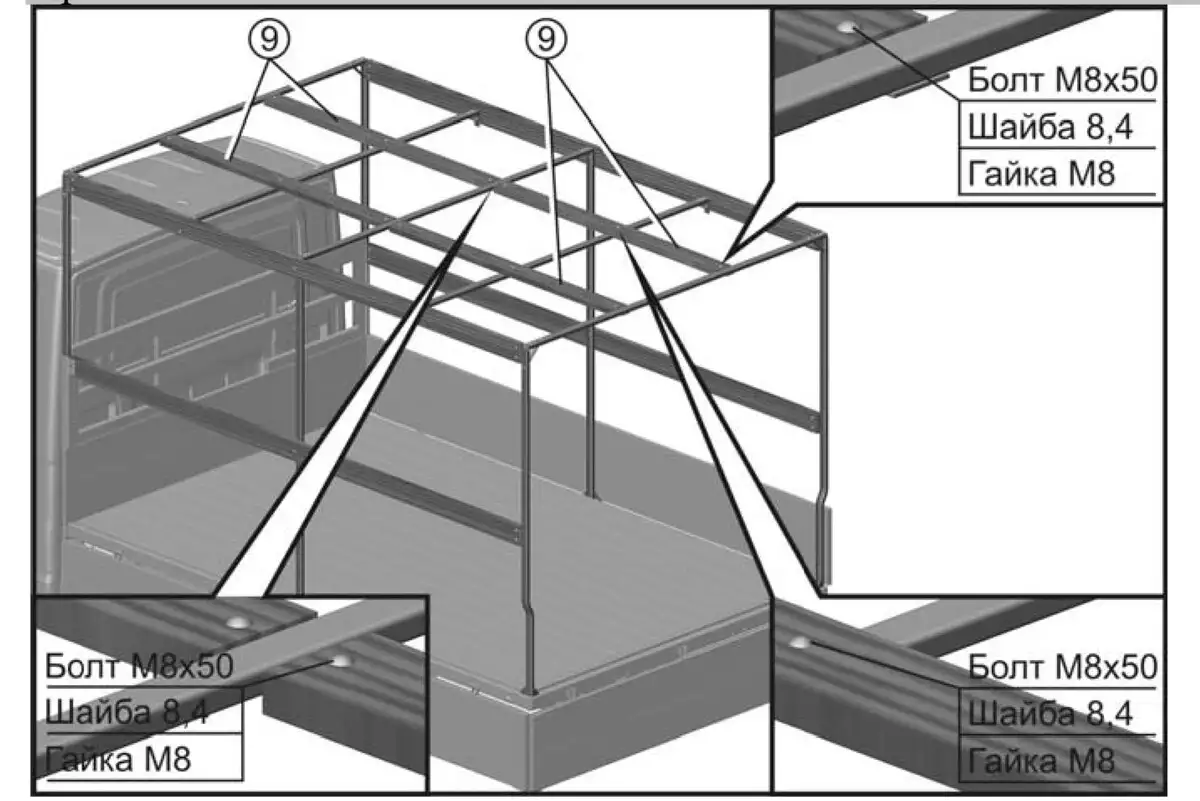

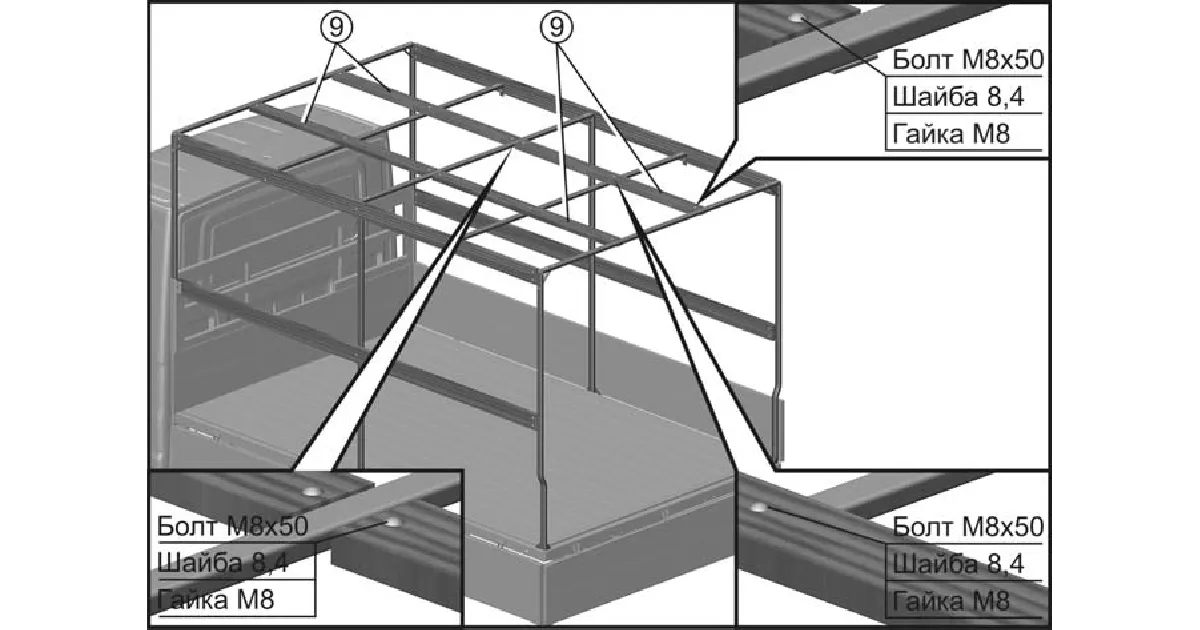

Рис.87. Порядок установки деталей каркаса тента
Установите рейки дуг тента 9, закрепив их болтами.

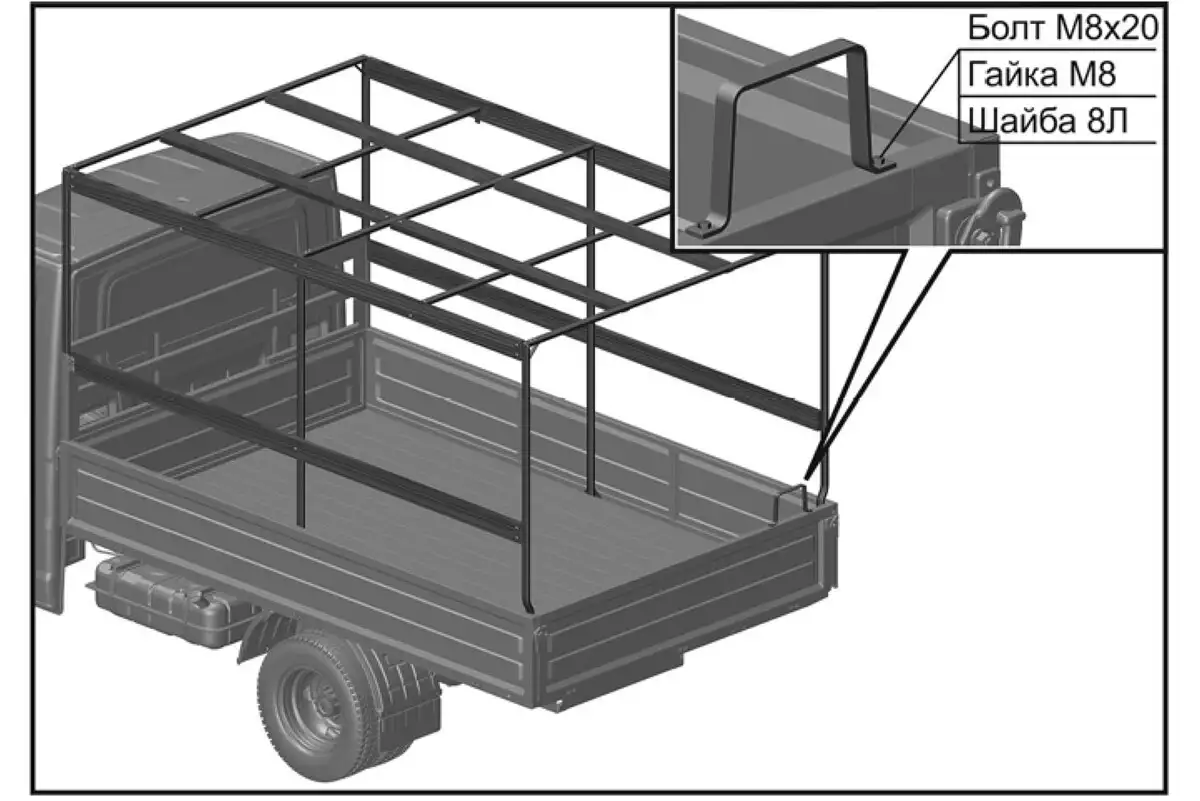

Рис.88. Порядок установки деталей каркаса тента
Установите подножку на задний борт платформы, закрепив ее болтами.
Установка тента на платформу автомобиля
| Тент | 1 шт. | ||
| Трос увязки тента | 1 шт. | ||
| Ремень установочный | 2 шт. | ||
| Ремень крепления передней части тента | 2 шт. | ||
| Ремень крепления боковой части тента | 4 шт. | ||
Порядок установки тента

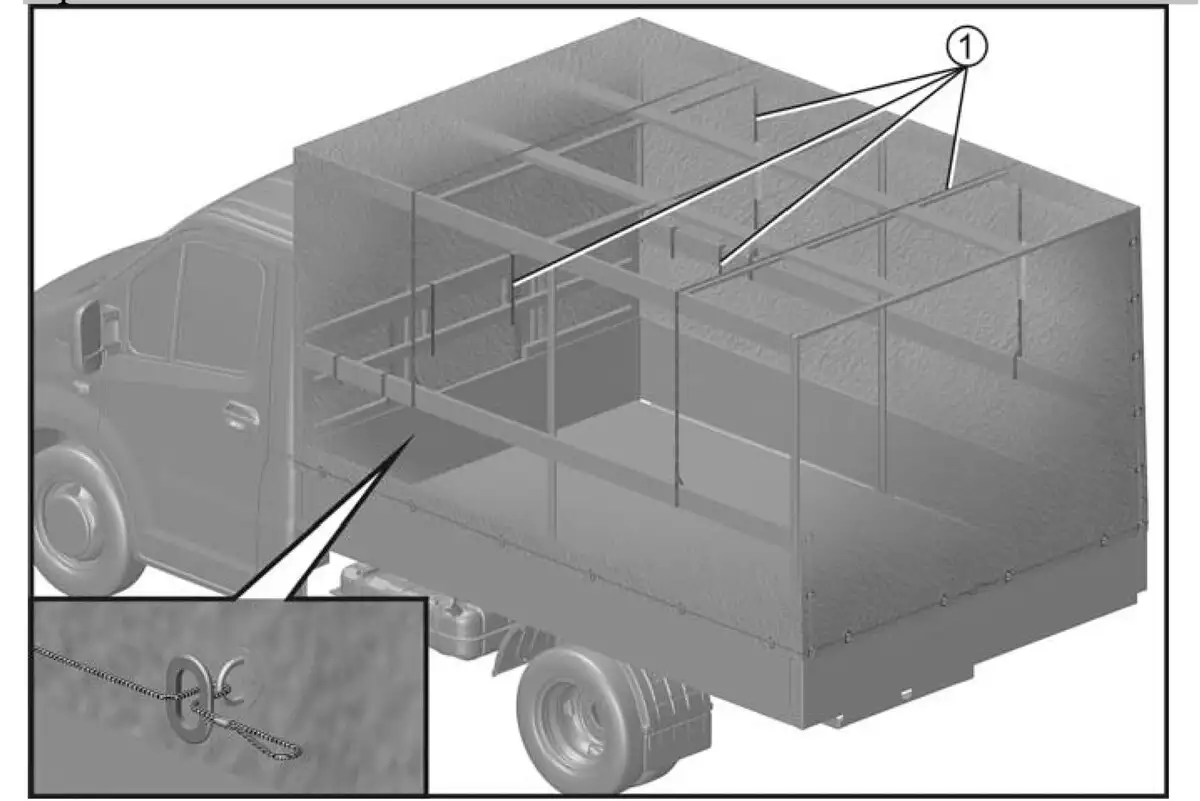

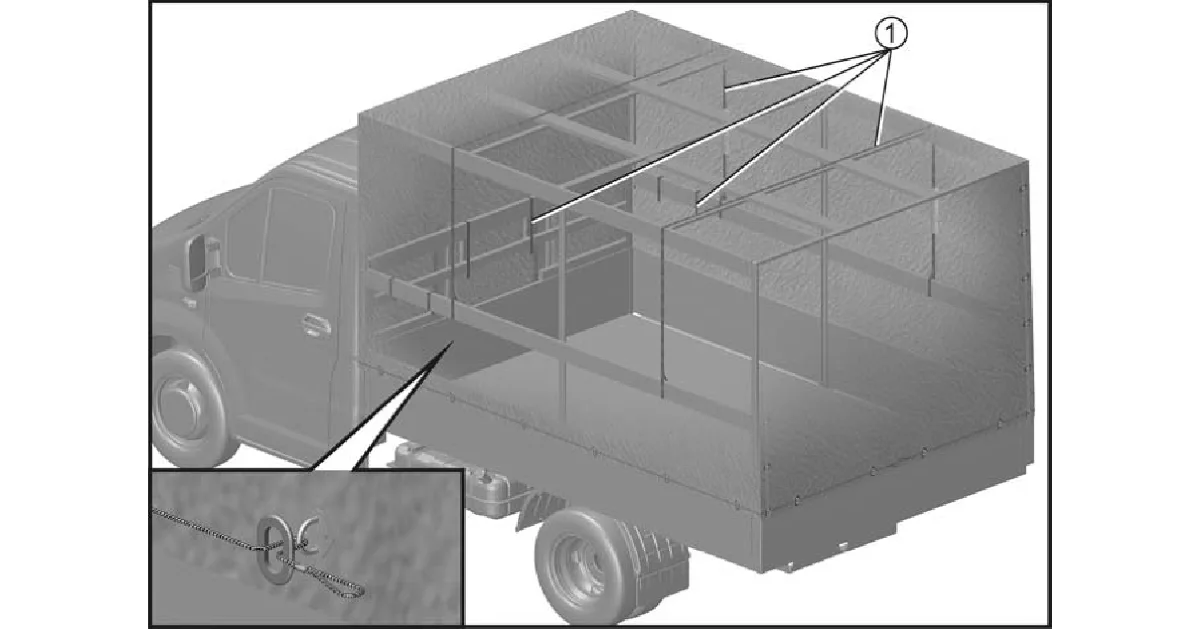

Рис.89. Установка тента на платформу
- Крепление тента к бортам платформы осуществляется с помощью троса увязки тента.
- Установите тент на каркас тента.
- Установку троса тента начинайте с центральных скоб переднего борта. Продевание троса в данные скобы осуществлять изнутри платформы.
- Проденьте трос увязки тента в отверстие в тенте с внешней стороны, введите трос в скобу на переднем борту и верните его в отверстие тента.
- Для уменьшения раздувания и хлопков тента закрепите тент ремнями 1 изнутри платформы к элементам каркаса тента.
⛔ ОПАСНО!В целях безопасности дорожного движения и предотвращения повреждения деталей каркаса тента необходимо очищать установленный на автомобиль тент от снега, льда и других посторонних предметов.
⚠️ ВНИМАНИЕ!Во избежание повреждения фанерного настила пола платформы при перепадах температур окружающего воздуха не допускается наличие снега внутри бортовой платформы автомобиля.
