Руководство по эксплуатации автомобиля Chevrolet Niva
Рис.2. Открывание дверейРис.3. Передняя дверь
Передние двери
- Двери открываются: снаружи -за ручку 1, рис. 2, в направлении стрелки, а изнутри – поворотом на себя рукояток 1, рис. 3, и 2,рис. 4. Если замок заблокирован, то ручка и рукоятка имеют холостой ход.
- Передние двери блокируются:
- снаружи – ключом 2, рис. 2;
- изнутри – нажатием на кнопку 1, рис. 3.
- Блокировать замок можно только при закрытых дверях.
- Для подъема и опускания стекол передних дверей используются электростеклоподъемники.
- Нажатием на вогнутую или выпуклую часть клавиши 2, рис. 3, переключателя стеклоподъемника, расположенного на обивке двери, можно опустить или поднять стекло на нужную величину.
- После прекращения нажатия клавиша автоматически устанавливается в среднем положении и стекло останавливается в любой выбранной Вами позиции.
- Дополнительная клавиша 3 на двери водителя управляет электроприводом стеклоподъемника правой передней двери.
- Клавиши подсвечиваются, если включено наружное освещение.
- На автомобиле без электростеклоподъемников, в вариантном исполнении, устанавливается рукоятка 4, при вращении которой по или против часовой стрелки происходит соответственно подъем или опускание стекла.
- В передней части кармана 6, предназначенного для размещения мелких предметов, под облицовкой 5 предусмотрено место для установки акустических устройств радиоаппаратуры.
⛔ Предупреждение!При закрытии окон с электрическими стеклоподъемниками возможно защемление пальцев рук и других частей тела, что может привести к серьёзной травме. Поэтому, при пользовании электрическими стеклоподъемниками будьте внимательны, особенно если в автомобиле находятся дети. Убедитесь, что поднимающееся стекло ничего не защемит. В случае защемления немедленно прекратите подъём стекла и включите его опускание. Ответственность за неправильное пользование электрическими стеклоподъемниками несёт водитель автомобиля. Он должен предупредить пассажиров о правилах пользования и опасностях при неправильном пользовании электрическими стеклоподъемниками. Не разрешайте детям пользоваться переключателями электростеклоподъёмников! Выходя из автомобиля, обязательно вынимайте из замка ключ зажигания, чтобы отключить электростеклоподъемники и избежать случайного травмирования оставшихся в автомобиле пассажиров. Не высовывайте из открытых окон автомобиля руки и другие части тела, следите, чтобы этого не делали дети.
Рис.4. Задняя дверь
Задание двери
- Задние двери блокируются изнутри салона нажатием на кнопку 1, рис. 4, блокировки замка, как при открытой, так и при закрытой двери.
- Для опускания и подъёма стекла задних дверей используются механические стеклоподъёмники, которые приводятся в действие рукояткой 3.
- Стекло задней двери опускается не полностью.
- Дверь снабжена накладным карманом 4 для размещения мелких вещей.
- Если на заднем сидении находятся дети, рекомендуется ключом зажигания повернуть шлиц защелки 5 на 90°. Причем в левой двери защелку необходимо поворачивать по часовой стрелке, а в правой – против часовой стрелки. В этом случае, при поднятой кнопке 1 блокировки, дверь открывается только снаружи, а рукоятка 2 имеет свободный ход. Для обеспечения возможности открывания дверей изнутри поверните шлиц защелки в обратном направлении.
Рис.5. Дверь задка
Дверь задка
- Дверь задка с боковыми петлями открывается за ручку 4, рис. 5, и при необходимости может быть заблокирована только снаружи поворотом ключа 3 против часовой стрелки. За обивкой двери задка расположен бачок омывателя стекла двери задка, закрываемый сверху крышкой 2. Полка 1 отделяет багажное отделение от салона.
- Для удобства пользования дверь задка имеет три фиксированных положения в открытом состоянии.
- В вариантном исполнении автомобили укомплектованы системой электроблокировки замков дверей, которая позволяет производить блокировку замков всех дверей при запирании ключом или при нажатии на кнопку блокировки замка двери водителя.
- При отпирании ключом двери переднего пассажира происходит разблокировка только данной двери. Разблокировка остальных боковых дверей в этом случае производится поднятием кнопок, а двери задка – ключом. Полное разблокирование замков всех дверей осуществляется при отпирании замка двери водителя.
⛔ Предупреждение!Во время стоянки автомобиля в темное время суток при открытой на максимальный угол двери задка используйте знак аварийной остановки.

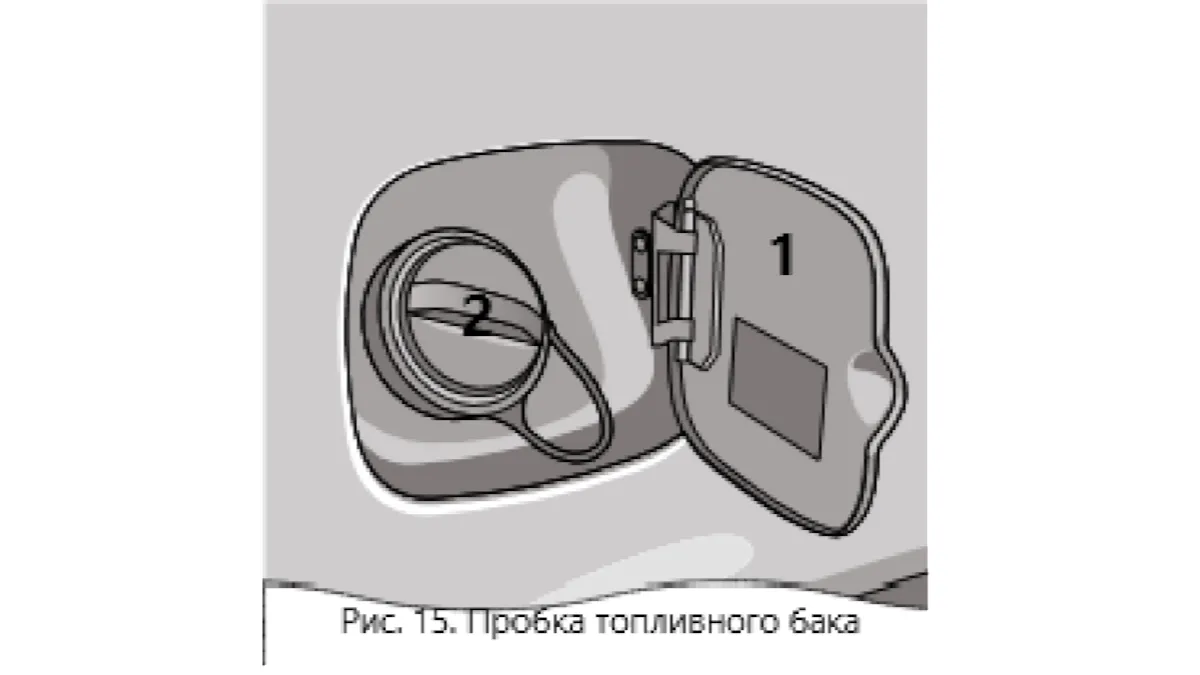

Рис. 15. Пробка топливного бака
Пробка топливного бака
- Для доступа к пробке 2, рис. 15 топливного бака откройте крышку 1 с правой стороны автомобиля.
- Пробка открывается поворотом против часовой стрелки.
- Заворачивать пробку следует по часовой стрелке до появления характерных щелчков.
- В вариантном исполнении автомобилей специальный поводок связывает пробку с кузовом.
⛔ Предупреждение!Бензин, а также его пары ядовиты и огнеопасны! Соблюдайте меры предосторожности и правила пожарной безопасности! Избегайте попадания бензина на кожу и одежду, а паров бензина – в дыхательные пути. При заправке автомобиля избегайте попадания бензина на лакокрасочное покрытие и резинотехнические изделия
