Руководство по эксплуатации автомобиля Chevrolet Niva

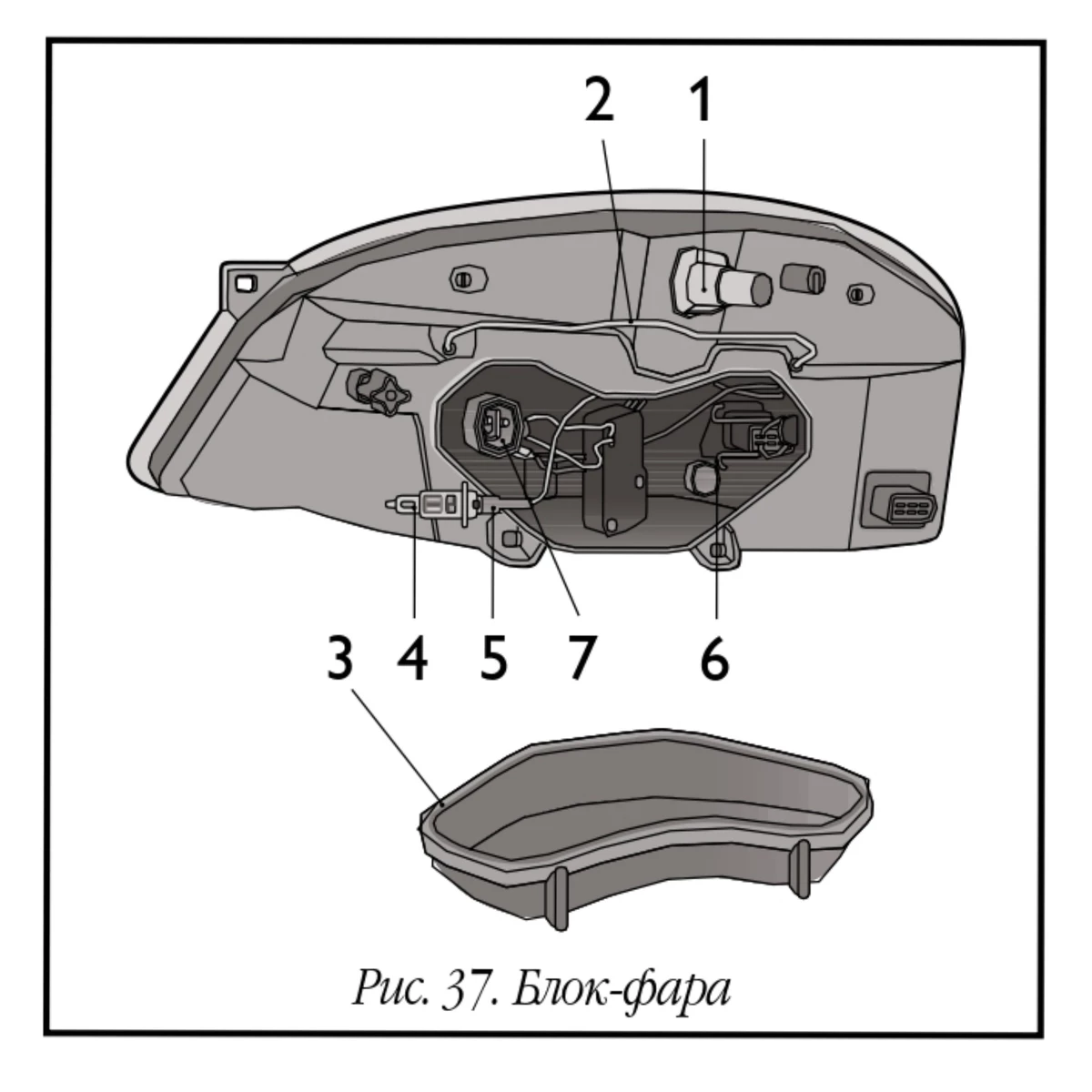

Рис. 37. Блок-фара
Блок-фара
Перед заменой ламп в блок–фаре снимите защитную крышку 3, рис. 37, которая фиксируется проволочным держателем 2. Для замены лампы ближнего или дальнего света снимите колодку 5, выведите из пазов усики пружинной защелки 6 и извлеките лампу 4. Чтобы заменить лампу указателя поворота поверните патрон 1 против часовой стрелки и выньте его из гнезда, поверните и извлеките лампу. Для замены лампы габаритного света необходимо демонтировать колодку 5 ближнего света фар, вытянуть патрон с лампой из блок-фары, извлечь лампу.

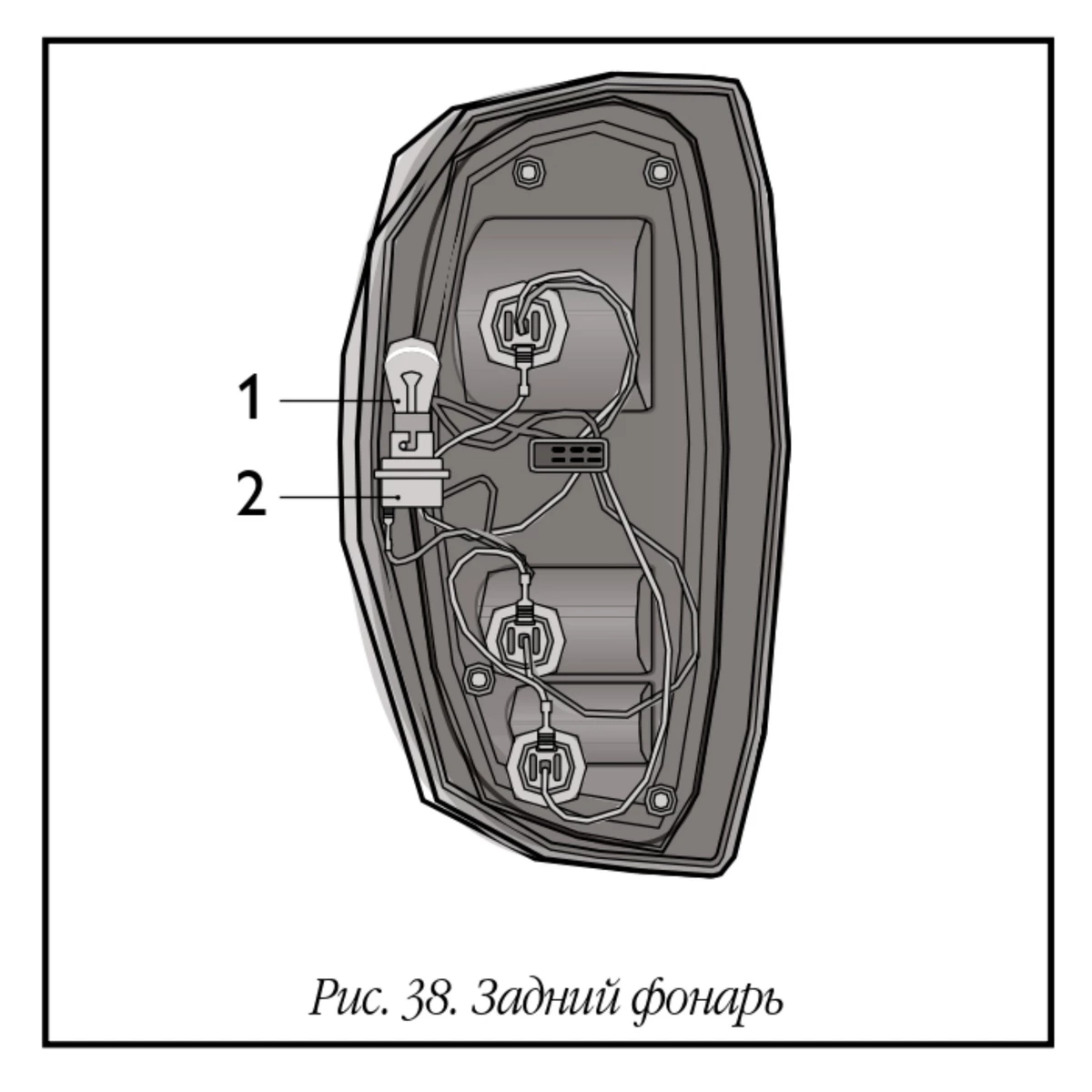

Рис. 38. Задний фонарь
Задний фонарь
Замену ламп в заднем фонаре проводите со стороны багажного отделения, предварительно открыв клапан в обивке боковины багажного отделения. Для доступа к перегоревшей лампе 1, рис. 38, поверните патрон 2 против часовой стрелки и выньте его в сборе с лампой. Чтобы вынуть лампу из патрона, нажмите на лампу и поверните ее против часовой стрелки.

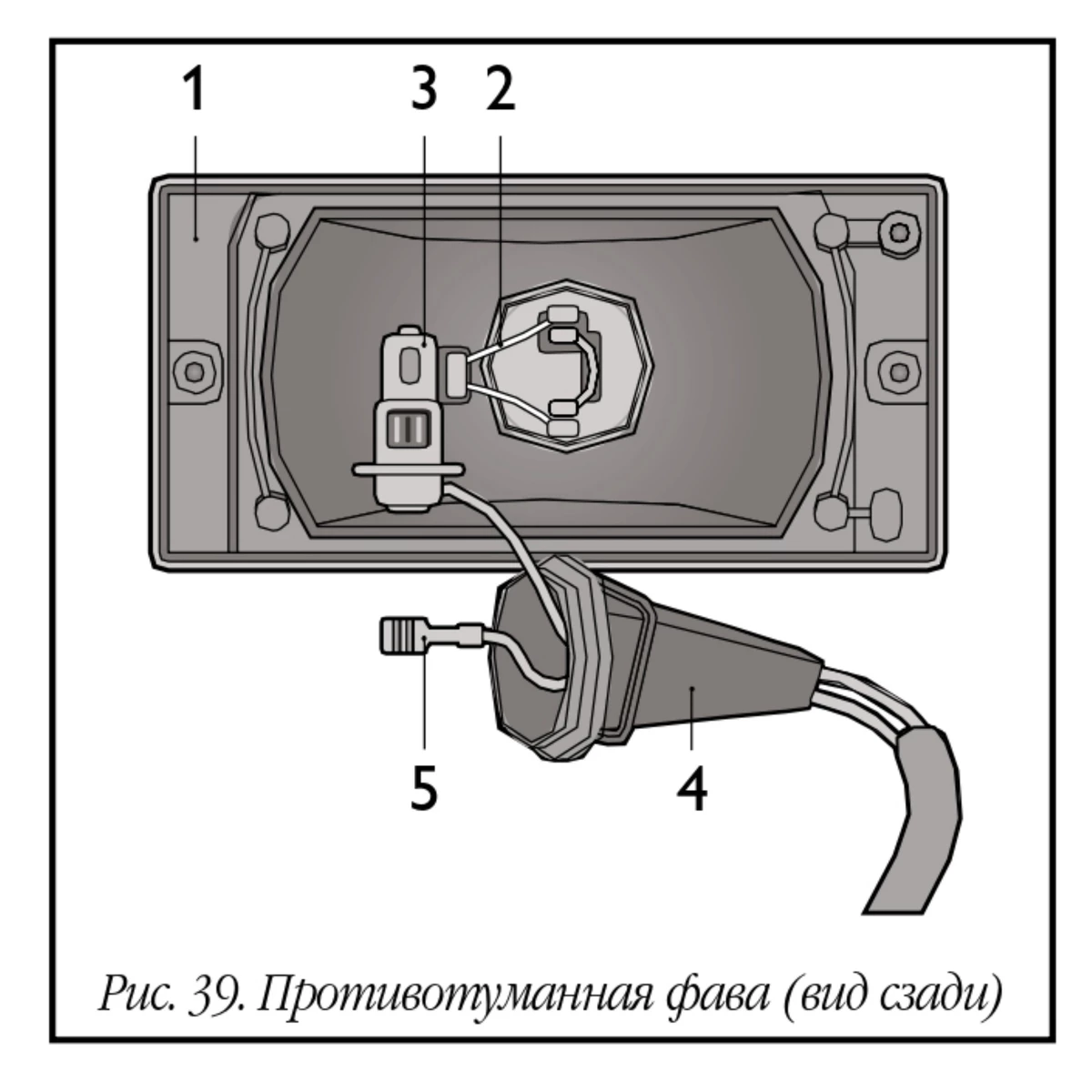

Рис. 39. Противотуманная фава (вид сзади)
Противотуманная фара
В противотуманной фаре 1, рис. 39, перегоревшую лампу меняйте, предварительно сняв фару с автомобиля. Чтобы извлечь лампу 3, снимите защитный резиновый кожух 4 и выведите из пазов усики пружинной защелки 2. Для удобства демонтажа лампы предварительно снимите с нее колодку 5.

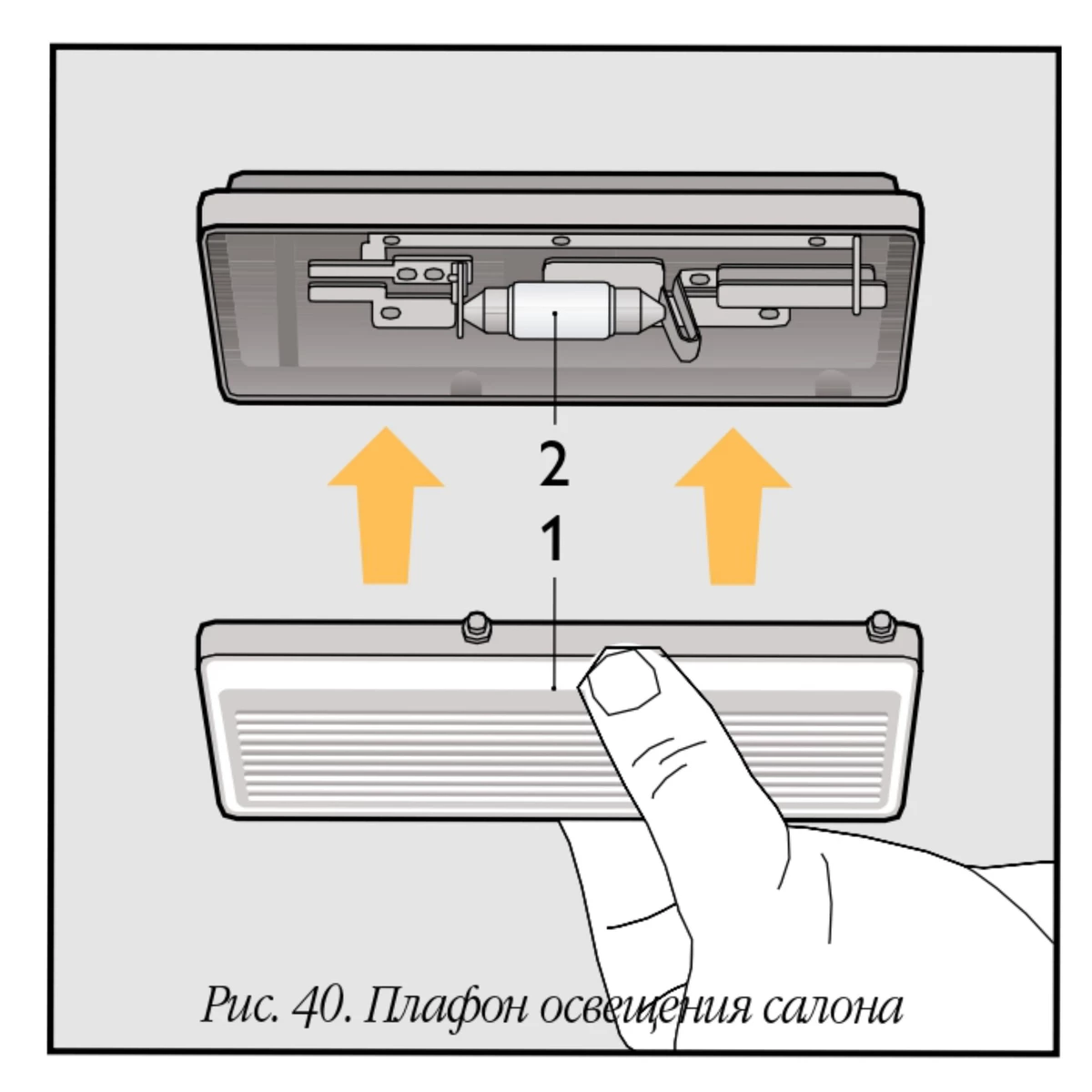

Рис. 40. Плафон освещения салона
Плафон освещения салона
В плафоне освещения салона, рис. 40, перегоревшую лампу 2 меняйте, сняв рассеиватель 1, для чего нажмите пальцами по центру рассеивателя и потяните его вниз. Лампа удерживается в плафоне пружинными контактами.

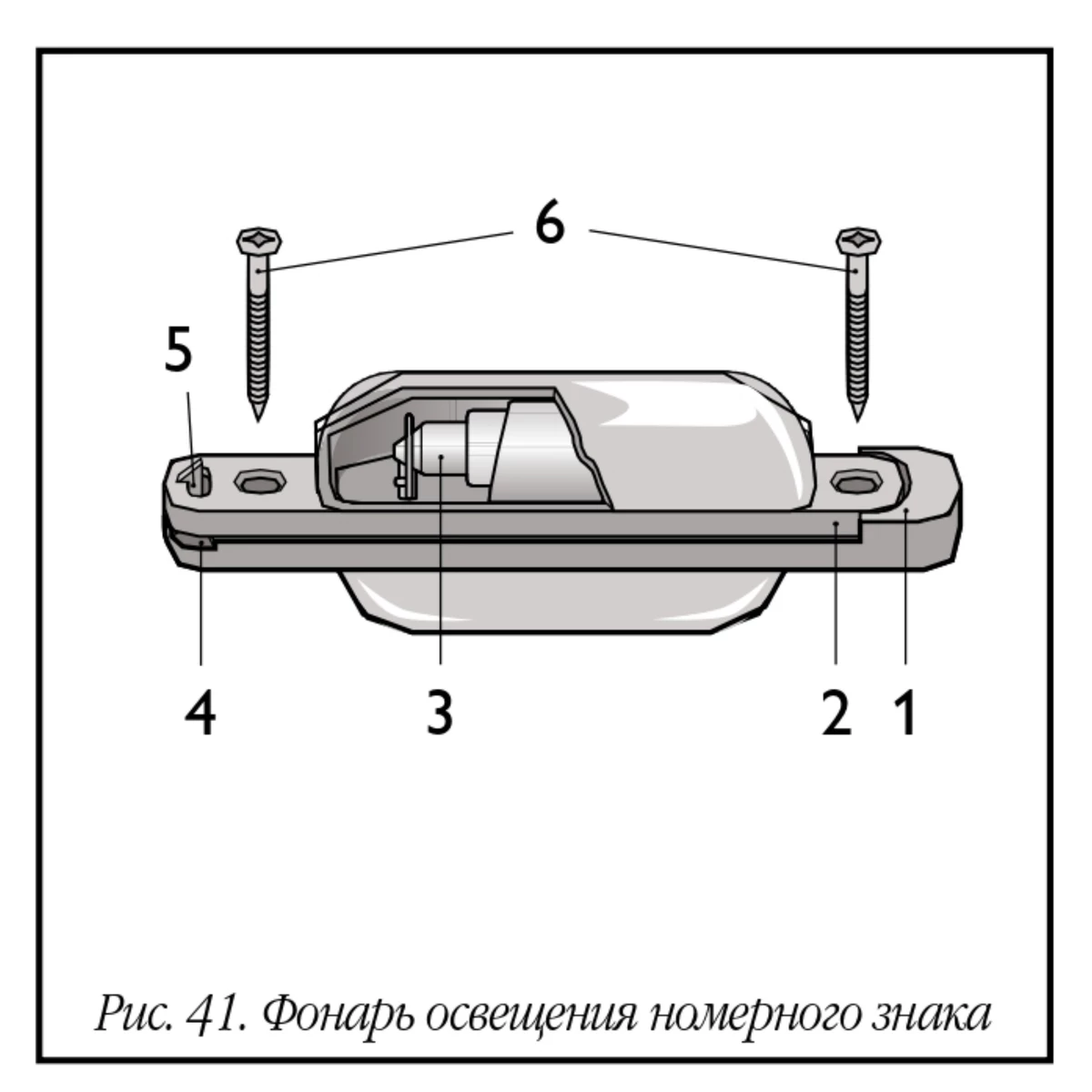

Рис. 41. Фонарь освещения номерного знака
Фонарь освещения номерного знака
Перегоревшую лампу 3, рис. 41, в фонаре освещения номерного знака меняйте только после его снятия с автомобиля, для чего отверните винты 6, вставьте отвертку в паз 4, нажмите пальцем к центру защелку 5 и отверткой аккуратно снимите рассеиватель 2. Лампа в корпусе 1 удерживается пружинными контактами.

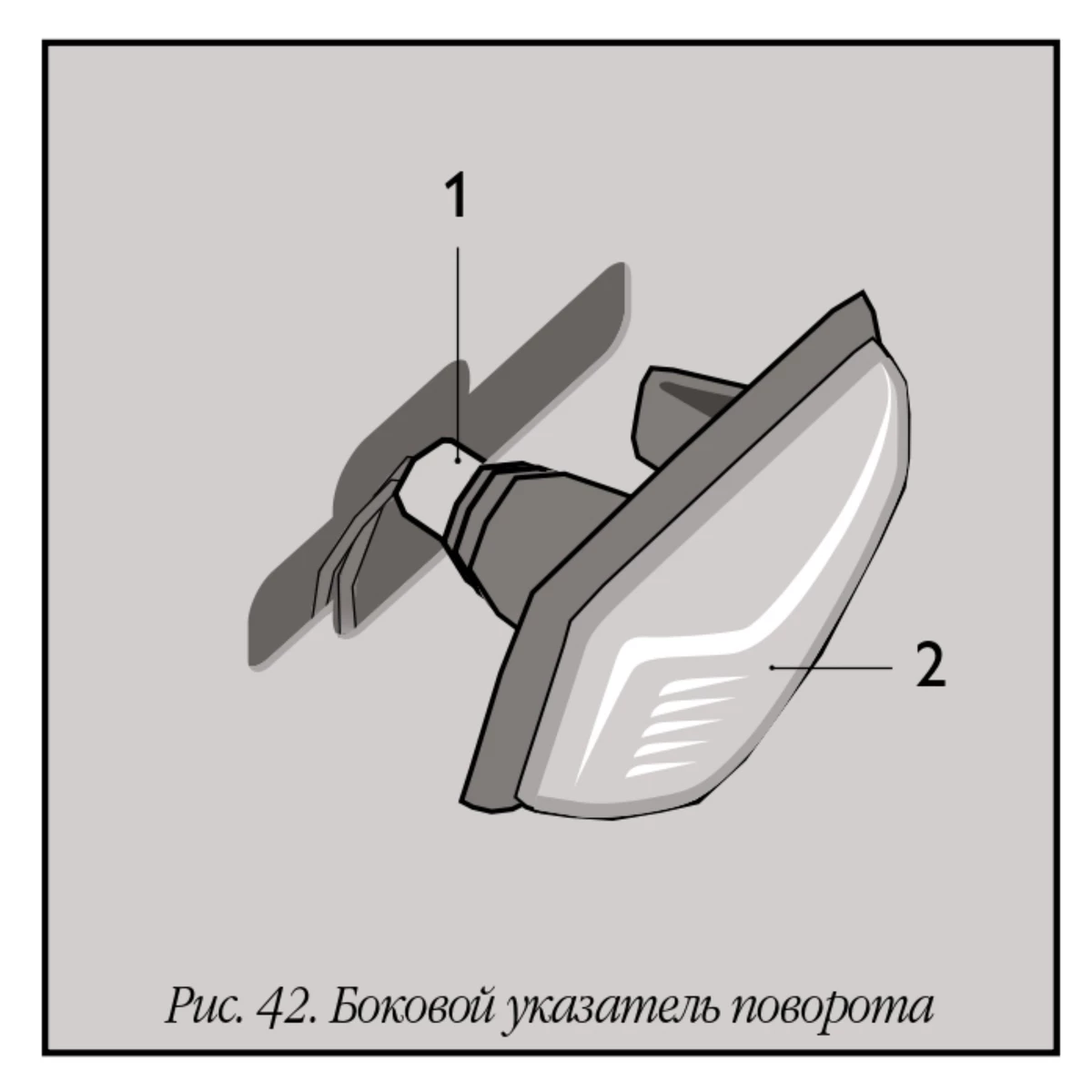

Рис. 42. Боковой указатель поворота
Боковой указатель поворота
Для замены лампы в боковом указателе поворотов, рис. 42, снимите его с автомобиля. В гнезде указатель удерживается пружинными фиксаторами. Затем снимите защитный резиновый колпачок 1, выньте патрон в сборе с лампой из корпуса 2 и извлеките лампу.
.webp)

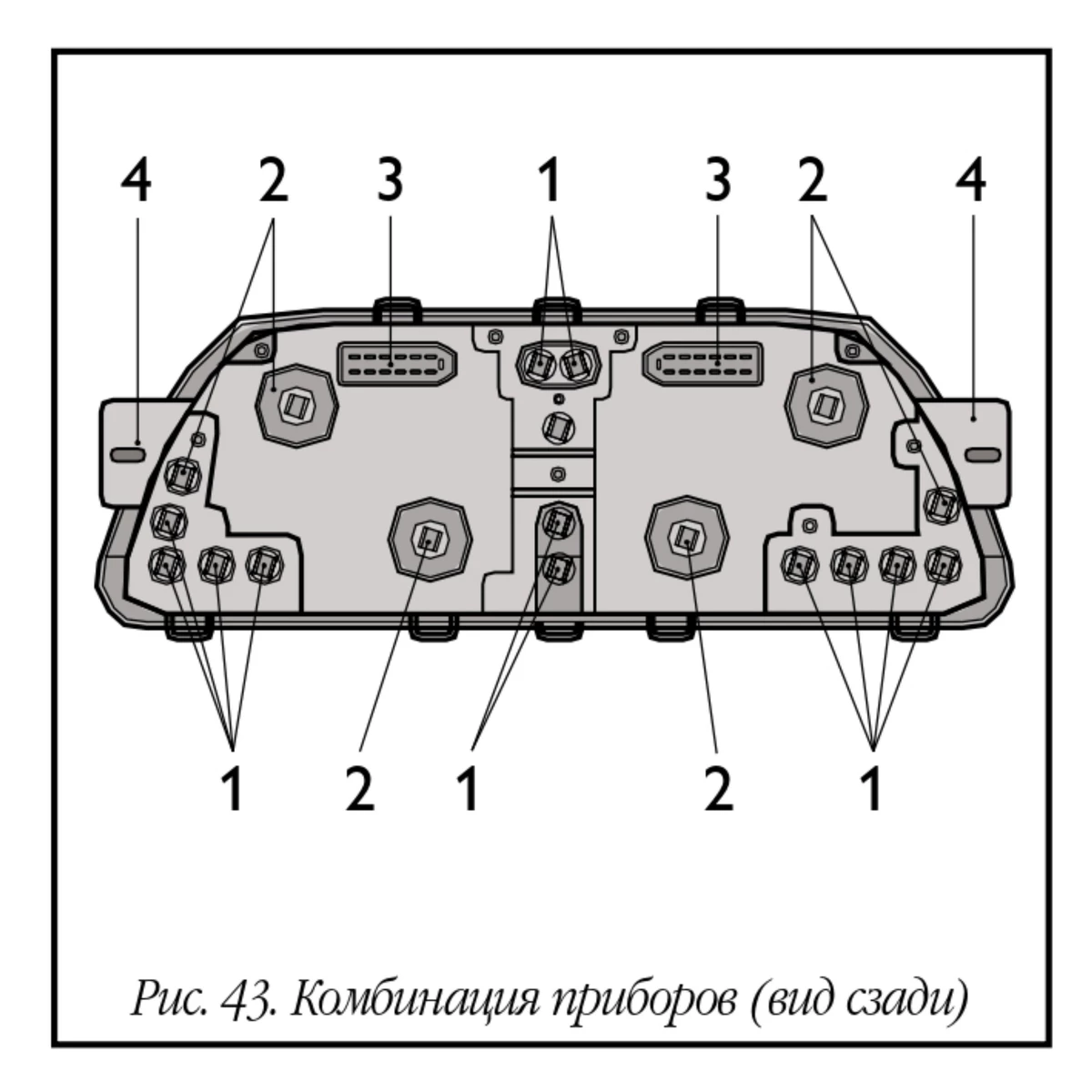

Рис. 43. Комбинация приборов (вид сзади)
Комбинация приборов
Для замены контрольных ламп 1 и ламп освещения 2, рис. 43, в комбинации приборов снимите щиток и отверните винты крепления. Затем потяните комбинацию приборов на себя и отсоедините жгуты проводов от колодок 3. Лампу, подлежащую замене, поверните против часовой стрелки и выньте из гнезда.
Плафон индивидуальной подсветки
Чтобы заменить перегоревшую лампу в плафоне индивидуальной подсветки, необходимо демонтировать его выключатель. Для этого сожмите выключатель с боков, выведите из зацепления выступы оси с отверстиями в неподвижной части плафона и затем потяните выключатель вниз.
Фонарь освещения вещевого ящика
Для замены лампы в фонаре освещения вещевого ящика извлеките его из гнезда, аккуратно поддев его сверху отверткой. Снимите основание в фонаре нажатием на защелку, замените перегоревшую лампу.
Плафон освещения багажника
Замена лампы в плафоне освещения багажника производится аналогично замене лампы в фонаре освещения вещевого ящика.
Блок-фара: | |||
| лампа дальнего света | АКГ 12-55 (Н1) | ||
| лампа ближнего света | H7 | ||
| лампа указателя поворота | PY21 | ||
| лампа габаритного света | A 12-5-2 (W5W) | ||
Задний фонарь: | |||
| лампа указателя поворота | A12-21-3 (P21W) | ||
| лампа противотуманного света и габаритного огня | A12-21-4 (P21W/4W) | ||
| лампа стоп-сигнала | A12-21-3 (P21W) | ||
| лампа заднего хода | A12-21-3 (P21W) | ||
| . | |||
| Лампа противотуманной фары | АКГ 12-55-1 (H3) или АКГ 12-55 (H31) | ||
| Дополнительный сигнал торможения | Светодиоды | ||
| Фонарь освещения номерного знака | AC 12-5-1 (C5W) | ||
| Плафон индивидуального освещения | A12-4-1 (T4W) | ||
| Фонарь освещения вещевого ящика | AC 12-5-1 (C5W) | ||
| Персональная лампа | A12-5-12 (W5W) | ||
| Плафон освещения салона | AC 12-5-1 (C5W) | ||
| Боковой указатель поворота | A12-5-12 (W5W) | ||
| Лампы подсветки символов | АСМН 12-0,55 | ||
| Контрольные лампы комбинации приборов | А12-1,2 | ||
| Лампы освещения комбинации приборов | А12-1,1 | ||
